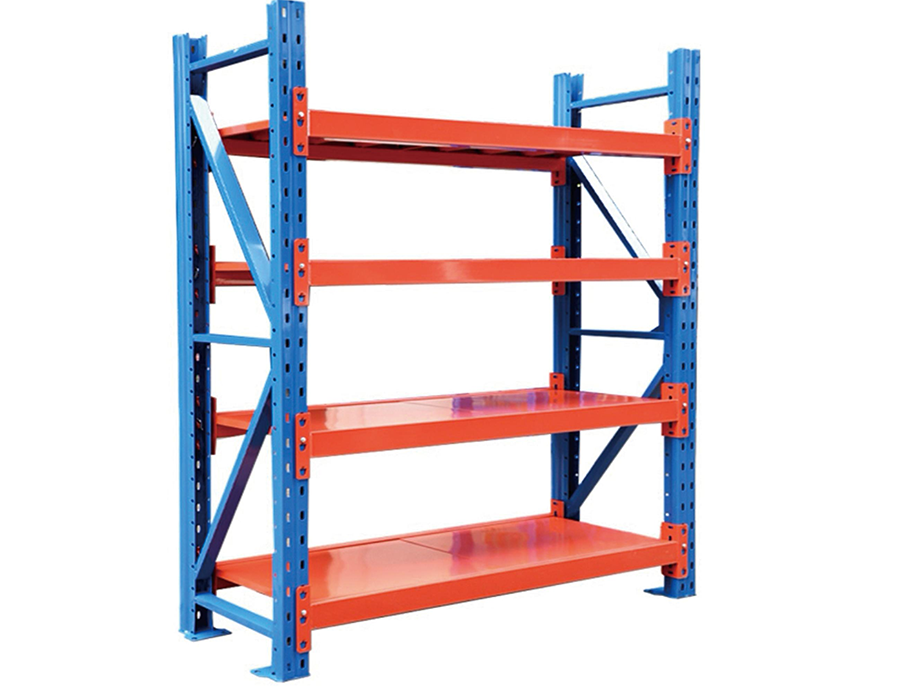

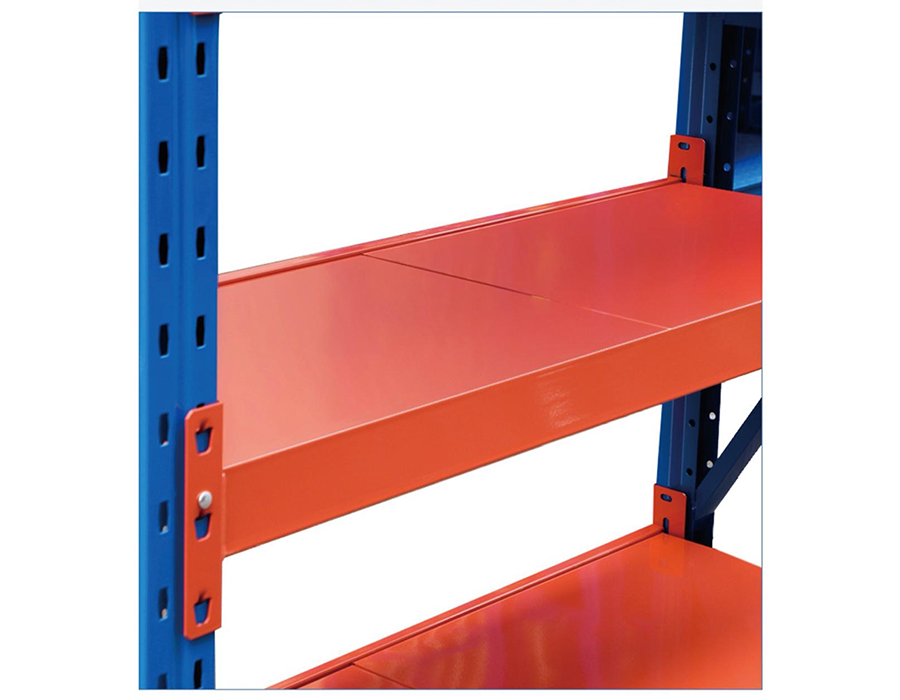

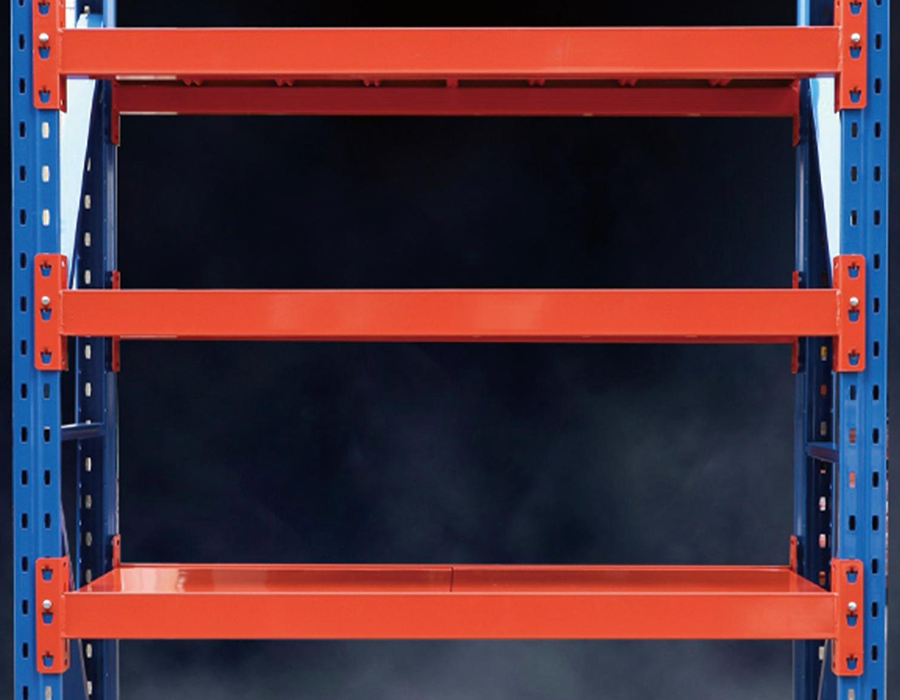

경량의 볼트 없는 선반은 단일 패스너 없이 조립되며, 선반 높이를 조정하여 변화하는 제품 치수에 맞게 신속하게 재구성할 수 있습니다. 이는 정기적으로 레이아웃 유연성이 요구되는 환경에서 중요한 이점입니다.
주로 수동 액세스를 위해 설계된 경량 구조는 작고 느슨한 부품, 문서 및 가벼운 포장 제품의 보관에 적합하므로 사무실 보관소, 소매 백룸 및 소형 피킹 영역에 대한 표준 선택입니다.

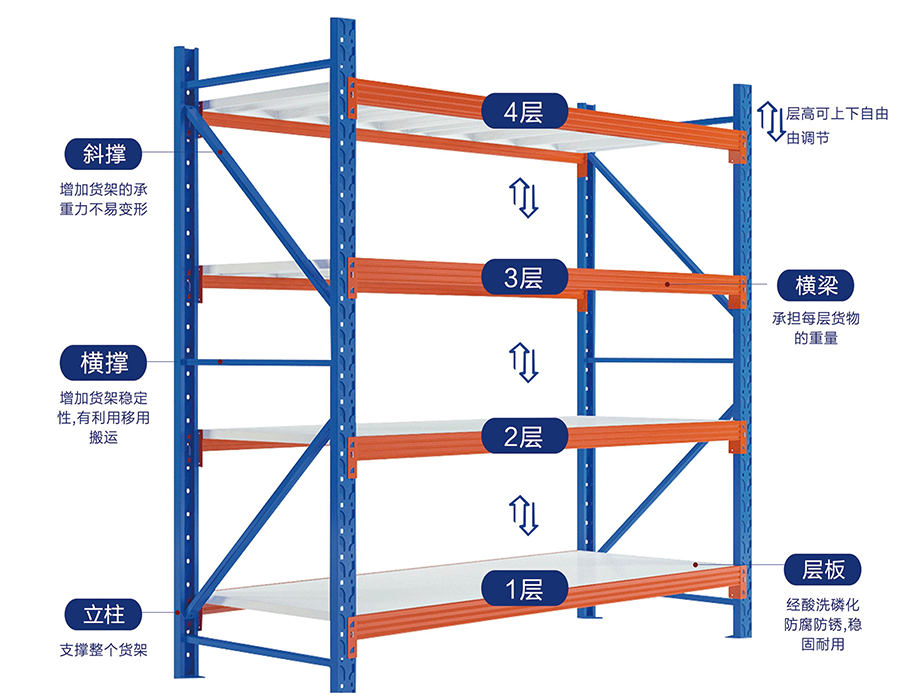

기둥은 부식 방지를 위해 인산염 산 세척 처리되었으며, 선반은 분말 코팅 마감 처리된 냉간 압연 강철로 제작되어 사용 수명 전반에 걸쳐 내구성이 뛰어나고 시각적으로 깔끔한 설치를 보장합니다.

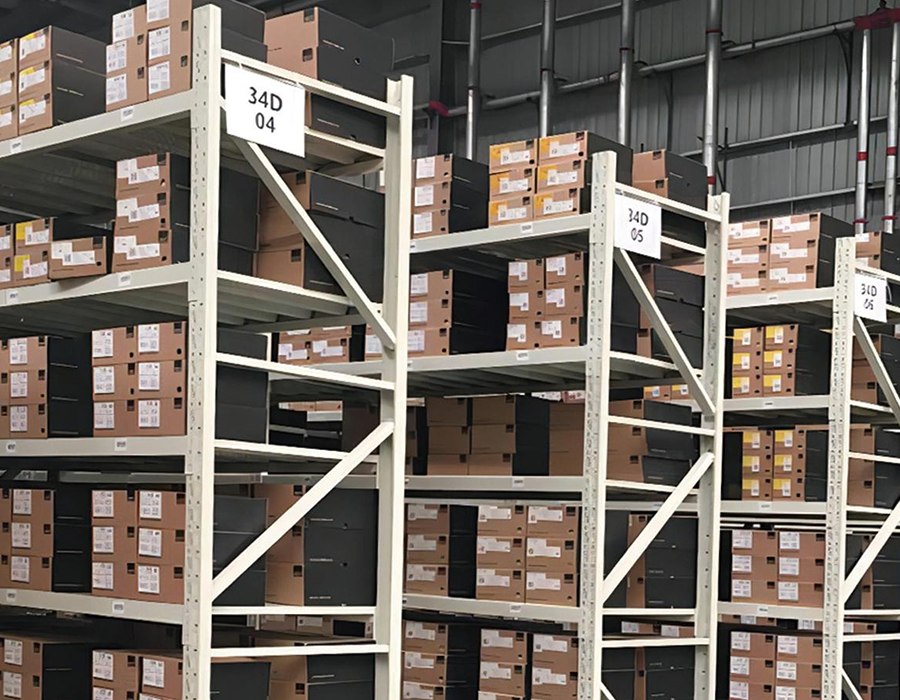

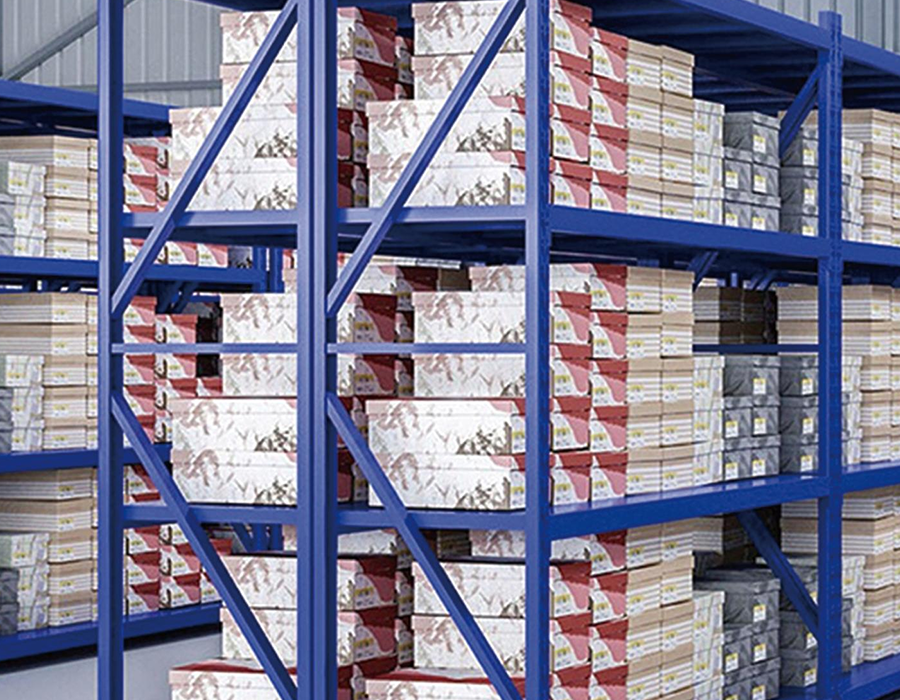

일반적인 응용 분야에는 적당한 용량 요구 사항과 조직 유연성에 대한 높은 요구가 결합된 사무실 환경, 소매 매장 뒷공간, 경공업 작업장 및 소규모 전자 상거래 창고가 포함됩니다.
교대 근무가 끝난 창고를 상상해 보십시오. 입고 구역에 대기 중인 완제품 팔레트, 중앙 통로에 놓인 원자재, 몇 시간 전에 치워두어야 했던 제품 주위를 엮는 지게차 운전...
자세히 알아보기지게차가 전체 팔레트를 랙 빔에 떨어뜨리면 구조물은 정적 중량보다 더 많은 하중을 받게 됩니다. 포크 타인이 빔에 부딪힐 수 있고, 하중이 이동할 수 있으며, 반복적인 ...
자세히 알아보기Anhui Huijian Intelligent Equipment Co., Ltd.는 최근 안후이성 광더(Guangde)에 있는 생산 시설에 대한 포괄적인 현장 검사를 위해 독...
자세히 알아보기금형 랙이 핵심 작업 흐름 도구인 이유 사출 성형, 다이캐스팅, 스탬핑, 고무 성형 등 금형에 의존하는 생산 환경에서는 금형실이 병목 현상을 일으킬 수 있습니...
자세히 알아보기경량 볼트리스 선반이란 무엇입니까? 경량 볼트리스 선반 너트, 볼트 또는 나사를 조립할 필요 없이 더 작고 가벼운 품목을 보관하도록 설계된 일종의 보관 랙입니...
자세히 알아보기가장 흔히 오해되는 부분 중 하나는 가벼운 볼트리스 선반 빔 스팬과 실제 하중 지지력 사이의 관계입니다. 선반당 정격 하중은 일반적으로 완전히 지지되는 빔의 중간점에서 계산됩니다. 즉, 기둥 사이의 간격이 증가하면 유효 하중 용량이 비선형적으로 떨어집니다. 900mm 스팬을 갖춘 150kg 등급 선반의 경우 빔 게이지를 조정하지 않고 해당 스팬을 1200mm로 확장하면 동적 창고 조건에서 실제 용량을 100kg 미만으로 줄일 수 있습니다. 이것이 바로 범위 선택이 부하 계획을 따르기보다는 항상 부하 계획보다 먼저 이루어져야 하는 이유입니다.
Huijian의 생산 공정에서 빔 프로파일은 특정 게이지 공차로 냉간 압연됩니다. 왜냐하면 강철 두께의 사소한 편차가 긴 범위에 걸쳐 상당히 커지기 때문입니다. 1.5mm 빔의 0.2mm 미만 허용 오차는 정격 임계값보다 훨씬 낮은 하중에서 눈에 보이는 편향을 생성할 수 있습니다. 직원이 선반을 반복적으로 싣고 내리는 환경을 위해 선반을 지정할 때 동적 하중 계수(일반적으로 정적 값의 1.25배)를 항상 적용해야 합니다.

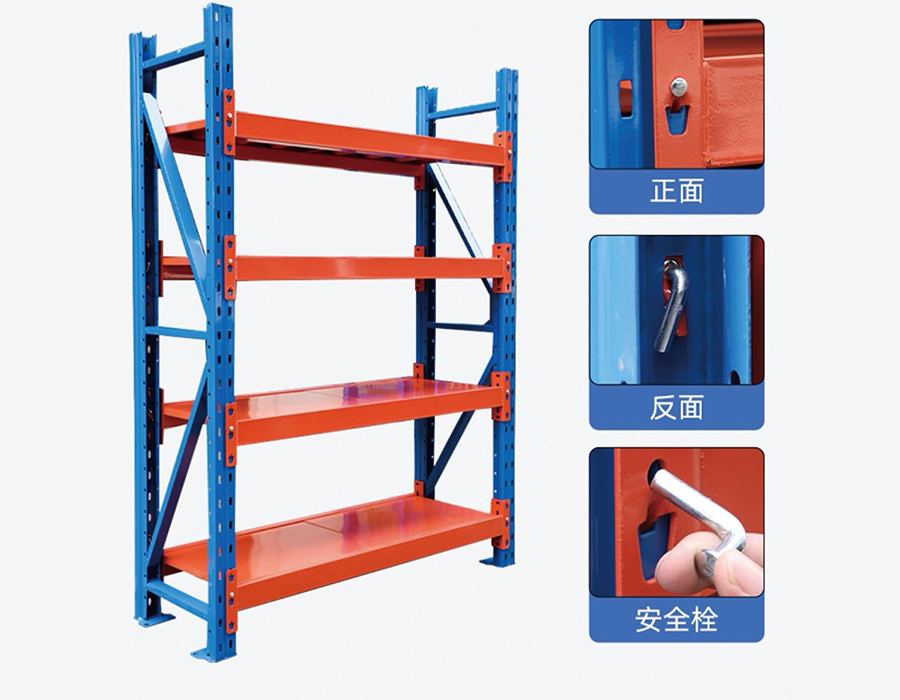

경량 볼트 없는 선반 시스템은 리벳 스타일(펀칭 탭)과 클립 또는 후크인 스타일의 두 가지 기본 커넥터 유형 중 하나를 사용합니다. 이는 상호 교환 가능한 설계 선호 사항이 아닙니다. 서로 다른 구조적 철학을 반영하고 설치, 재구성, 내진 또는 진동 저항에 실질적인 영향을 미칩니다.
시스템을 평가할 때 가격만을 기준으로 구매 결정을 내리기 전에 커넥터 결합 깊이와 보조 고정 장치가 있는지 확인하십시오.

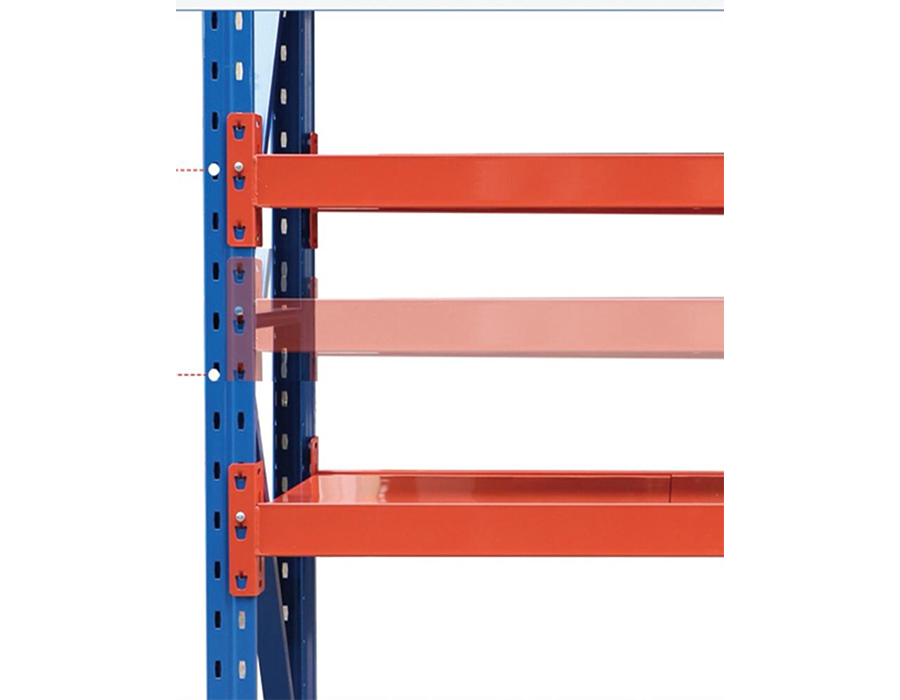

대부분의 볼트 없는 선반 제품은 "25mm 피치 조정 가능"을 광고하지만 이 수치는 전체 내용의 일부일 뿐입니다. 사용 가능한 조정 범위는 빔 자체의 상단과 위 선반의 하단 사이의 거리에 의해 제한됩니다. 즉, 실제로 피치 세분성은 고정된 구조적 제약이 지배적인 상단이나 하단이 아니라 런의 중간 영역에서 가장 중요하다는 것을 의미합니다.
혼합 SKU 창고에서 발생하는 실질적인 문제는 "하프 피치 트랩"입니다. 피커가 210mm 높이의 품목을 보관해야 하지만 사용 가능한 피치가 200mm에서 225mm로 점프하는 경우 선반당 추가 25mm의 데드 공간이 5계층, 20베이 시스템 전체에 축적되어 사용 가능한 수직 보관 공간이 크게 손실됩니다. 선반 설치 전에 적절한 SKU 높이 감사를 수행하는 시설은 일반적으로 기본 구성을 사용하는 시설보다 수직 활용도가 15~25% 더 좋습니다.
우리는 표준 구성에서 일관된 50mm 피치로 직립 컬럼을 설계하고, 프로젝트 맞춤화를 위해 우리 기술 팀과 협력하는 고객은 높이가 혼합된 재고 환경을 위한 25mm 피치 컬럼을 요청할 수 있습니다. 이는 밀도가 높은 보관 시나리오에서 신속하게 비용을 지불하는 세부 사항입니다.
볼트 없는 선반은 여러 가지 표면 처리가 가능하며 선택은 서비스 수명, 하중 용량(코팅 두께로 인해) 및 환경 적합성에 직접적인 영향을 미칩니다.
| 치료 유형 | 일반적인 코팅 두께 | 염수 분무 저항 | 최고의 환경 | 메모 |
| 분체도장(에폭시) | 60~80μm | 500~800시간 | 실내 건조 창고 | 넓은 색상 범위; 충격을 받는 칩 |
| 전기 아연 도금 | 5~12μm | 96~200시간 | 실내 습도 | 낮은 부식 방지; 비용 효율적 |
| 용융 아연 도금 | 45~85μm | 1000시간 | 냉장 보관, 해안가, 야외 | 무게를 추가합니다. 치수 공차가 느슨해짐 |
| 파우더 코팅(폴리에스테르) | 60~100μm | 600~1000시간 | UV에 노출되거나 습한 실내 | 에폭시 파우더 코팅보다 UV 안정성이 우수함 |
일반적인 실수는 바닥 세척 루틴이 있거나 선적장 문에 근접한 시설에 전기 아연 도금 선반을 지정하는 것입니다. 얇은 아연 층은 습기에 반복적으로 노출되면 빠르게 포화되고 12~18개월 이내에 눈에 띄는 녹이 나타나며 습도 사양을 따르지 않을 경우 보증 청구가 무효화되는 경우가 많습니다. Huijian의 표준 생산 라인은 기본적으로 60~80μm의 에폭시 분말 코팅을 적용하며, 식품 가공, 저온 유통 또는 해안 물류 환경의 고객이 용융 아연 도금 옵션을 사용할 수 있습니다.
산업용 경량 볼트리스 선반 바닥 고정 없이 자립형으로 배포되는 경우가 많습니다. 이는 위험도가 낮은 여러 환경에서는 호환되지만 다른 환경에서는 문제가 됩니다. 결정 매트릭스는 단순히 지진 구역 설정에 앵커가 필요한지 여부를 확인하는 것보다 더 미묘합니다.
높이가 2.4m를 초과하는 선반 또는 높이 대 깊이 비율이 6:1을 초과하는 선반은 본질적으로 편심 하중으로 인해 기울어지기 쉽습니다. 이는 피커가 베이의 한쪽 면을 다른 쪽보다 먼저 일관되게 적재할 때 발생하는 시나리오입니다. 여기서 물리학은 간단합니다. 높이 2.4m, 깊이 400mm의 기울어지는 모멘트는 한쪽 상단 선반 가장자리에 배치된 단일 30kg 하중에 의해 초과될 수 있습니다.
벽 타이는 바닥 표면이 드릴링에 적합하지 않을 때(예: 접근 바닥, 멤브레인 코팅 표면) 바닥 고정에 대한 일반적인 대안입니다. 그러나 벽 결속은 벽 자체가 구조적으로 적절한 경우에만 효과적입니다. 단일 스킨 건식벽 파티션은 적재된 선반의 유효한 고정 지점이 아닙니다. 벽 타이를 지정하는 엔지니어는 벽 구조를 확인하고 스터드 간격이 허용하는 경우 적절한 캐비티 앵커 또는 관통 볼트를 사용해야 합니다.
많은 볼트 없는 선반 기둥에는 조정 가능한 수평 조절 다리가 표준 기능으로 포함되어 있습니다. 고르지 않은 바닥의 수평을 맞추는 것 외에도 이 발은 중요한 하중 전달 역할을 합니다. 즉, 수직의 점 하중을 더 넓은 접촉 영역에 분산시켜 부드럽거나 코팅된 바닥 표면에 응력이 집중되는 것을 방지합니다. 에폭시 코팅된 창고 바닥 선반의 경우 최소 베이스 플레이트 면적이 50cm²인 다리를 지정하는 것이 무거운 하중으로 인한 코팅 손상을 방지하기 위한 실용적인 지침입니다.
잘 지정된 볼트 없는 선반 시스템은 수직 및 평평한 데크인 경우가 거의 없습니다. 액세서리 에코시스템은 기능적 유용성을 크게 확장하며 나중에 개조하기보다는 초기 사양 단계에서 평가해야 합니다. 직립형 슬롯 호환성은 제조업체마다 다르고 혼합 브랜드는 종종 장착 문제를 야기하기 때문입니다.
Huijian에서는 선반 제품 라인 전반에 걸쳐 전체 액세서리 호환성 문서를 제공하므로 고객은 설치 중에 부속품 제한 사항을 발견하는 대신 처음부터 통합 구성을 계획할 수 있습니다.
하중이 실린 선반 빔이나 데크 패널의 수직 휘어짐 현상은 선반 품질을 가장 잘 나타내는 지표 중 하나이지만 제품 사양에서는 눈에 띄게 공개되는 경우가 거의 없습니다. 창고 선반의 허용 가능한 처짐에 대한 업계 참조 표준은 L/180입니다. 여기서 L은 밀리미터 단위의 범위입니다. 900mm 스팬의 경우 전체 정격 하중에서 최대 5mm의 중간점 편향이 허용됩니다. 1200mm 스팬의 경우 동일한 비율로 6.67mm가 허용됩니다.
이것이 실제로 중요한 이유는 무엇입니까? 과도한 편향은 여러 계단식 문제를 야기합니다. 선반 데크는 품목을 중앙으로 밀어 넣어 불안정한 적재 조건을 만듭니다. 다층 시스템에서는 상단 선반 아래의 편향으로 인해 수직 간격이 공칭 값 아래로 압축될 수 있습니다. 정기적으로 편향 한계에 도달하는 선반의 반복적인 로드-언로드 주기는 빔과 직립 연결 지점에서 금속 피로를 가속화합니다. 선반 견적을 평가할 때 공급업체에 정격 하중 자체뿐만 아니라 100% 정격 하중에서 테스트한 처짐 값을 묻는 것은 가격 비교만 하는 것보다 실제 품질에 대해 훨씬 더 많은 것을 보여줍니다.
