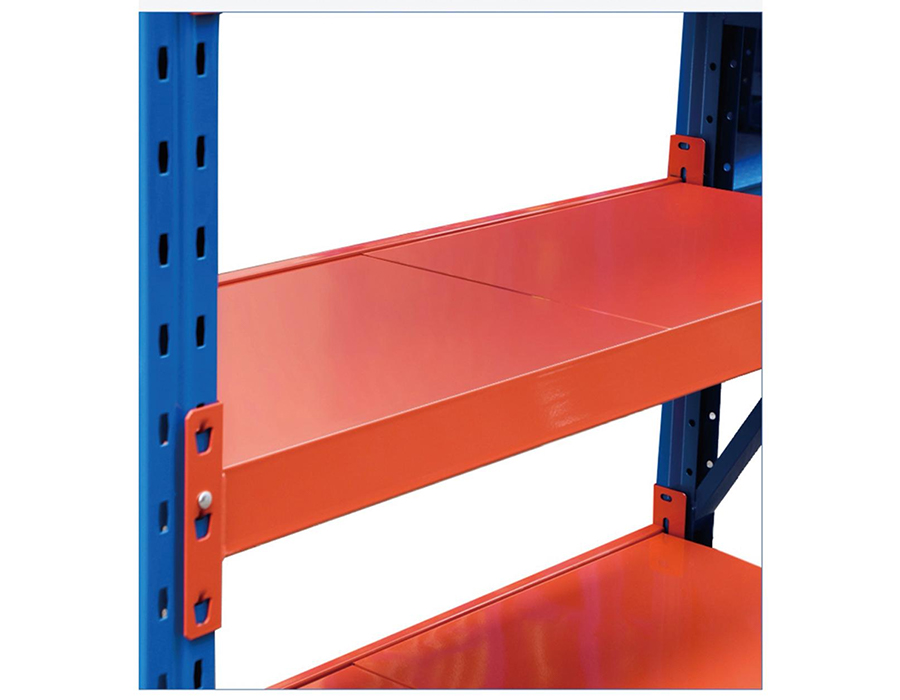

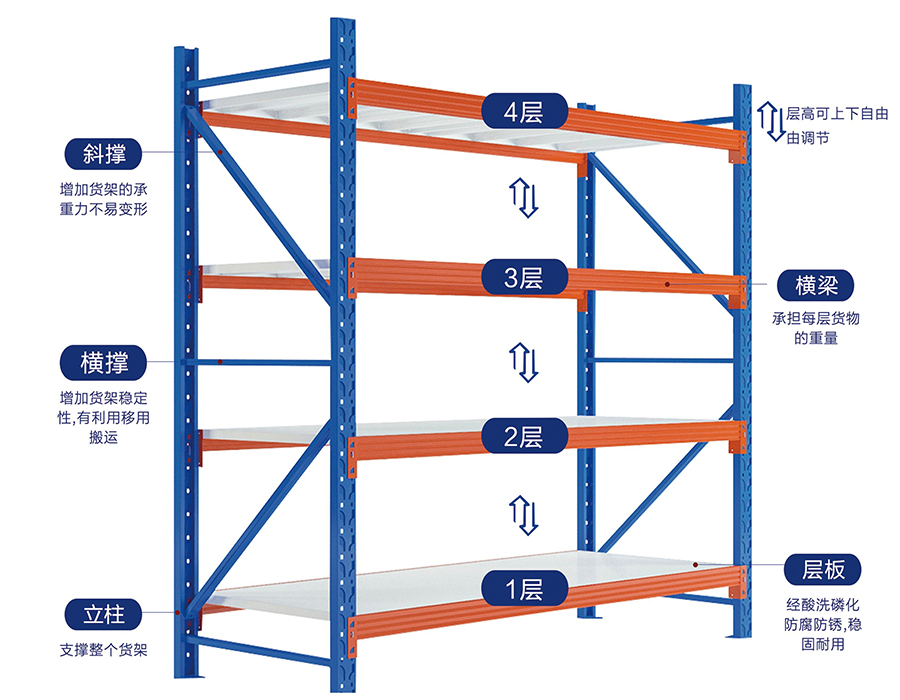

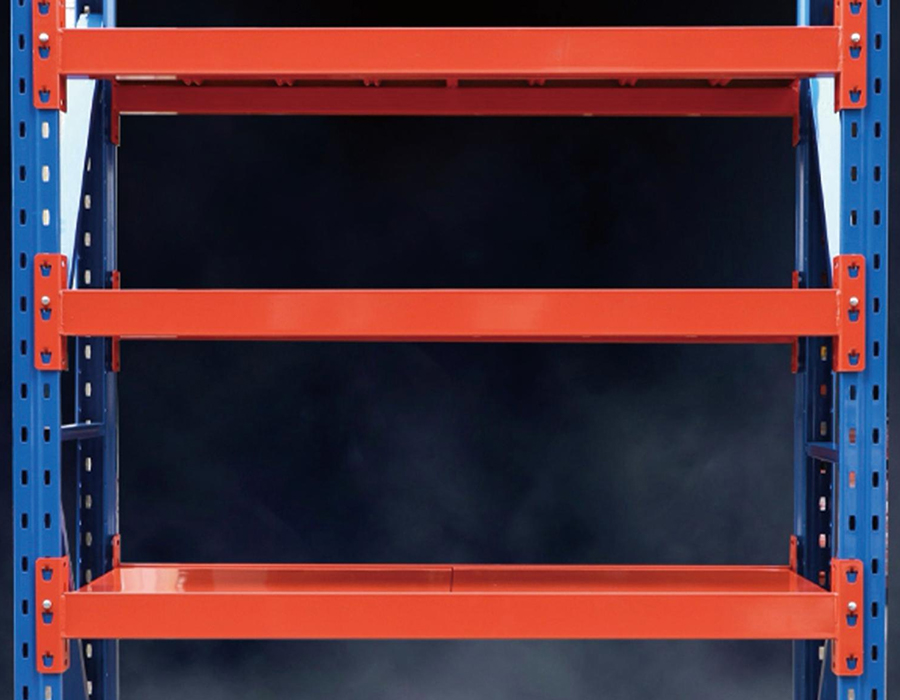

중형 볼트 없는 선반은 경량형 선반에 비해 직립 프로파일과 선반 플레이트 두께를 강화하여 선반당 부하 용량을 훨씬 더 높이면서 볼트 없는 디자인의 도구와 볼트 없는 조립 편의성을 유지합니다.

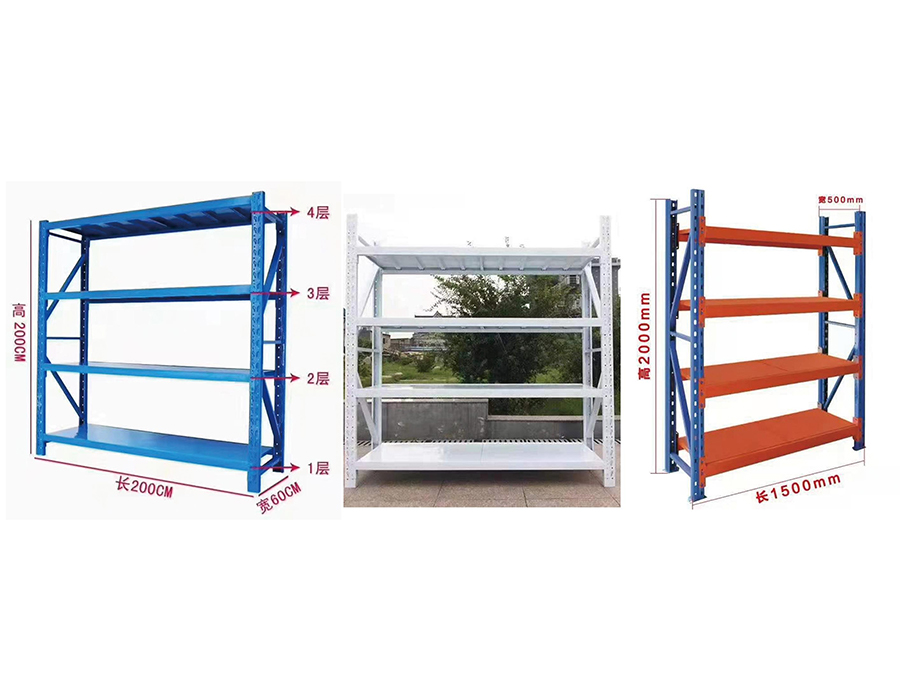

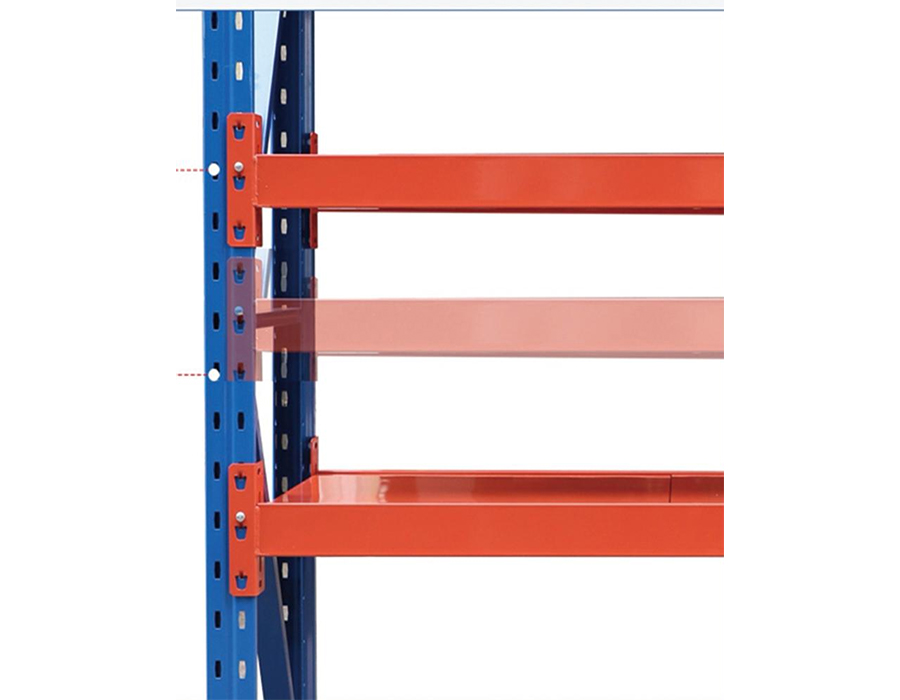

선반 높이는 완전히 조정 가능하므로 시스템은 중간 크기의 박스형 제품, 도구 및 액세서리, 반제품 자재에 적합하여 보관 용량과 일상 작업의 용이함의 균형을 유지합니다.

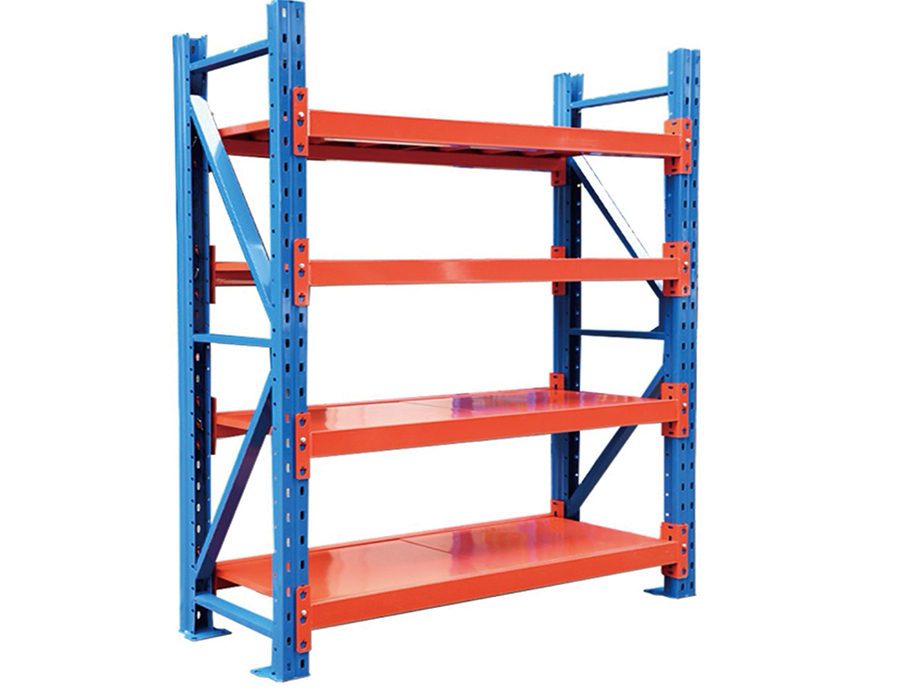

통합된 대각선 버팀대는 하중에 따른 변형에 대한 구조를 강화하는 반면, 수평 교차 버팀대는 안정성을 강화하고 안전한 수동 재배치를 용이하게 합니다. 특정 창고 레이아웃에 맞게 사용자 정의할 수 있도록 다양한 치수를 사용할 수 있습니다.

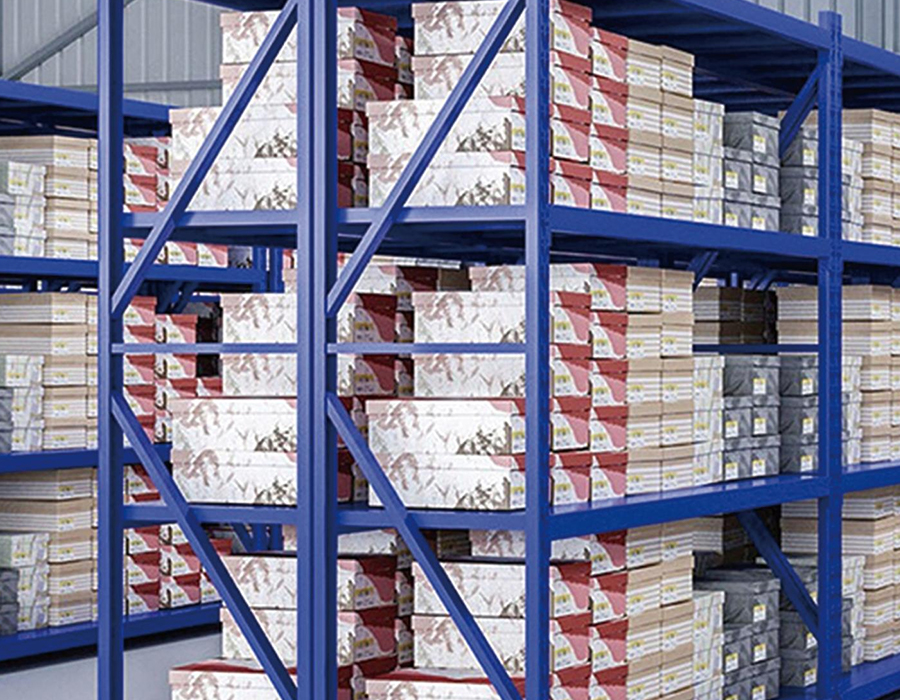

제조 작업 현장 키팅 구역, 자동차 부품 보관소, 건축 자재 백스토어, 산업용 B2B 전자 상거래 창고에서 널리 사용되며 가장 비용 효율적인 중간 부하 스토리지 솔루션입니다.
교대 근무가 끝난 창고를 상상해 보십시오. 입고 구역에 대기 중인 완제품 팔레트, 중앙 통로에 놓인 원자재, 몇 시간 전에 치워두어야 했던 제품 주위를 엮는 지게차 운전...
자세히 알아보기지게차가 전체 팔레트를 랙 빔에 떨어뜨리면 구조물은 정적 중량보다 더 많은 하중을 받게 됩니다. 포크 타인이 빔에 부딪힐 수 있고, 하중이 이동할 수 있으며, 반복적인 ...
자세히 알아보기Anhui Huijian Intelligent Equipment Co., Ltd.는 최근 안후이성 광더(Guangde)에 있는 생산 시설에 대한 포괄적인 현장 검사를 위해 독...
자세히 알아보기금형 랙이 핵심 작업 흐름 도구인 이유 사출 성형, 다이캐스팅, 스탬핑, 고무 성형 등 금형에 의존하는 생산 환경에서는 금형실이 병목 현상을 일으킬 수 있습니...
자세히 알아보기경량 볼트리스 선반이란 무엇입니까? 경량 볼트리스 선반 너트, 볼트 또는 나사를 조립할 필요 없이 더 작고 가벼운 품목을 보관하도록 설계된 일종의 보관 랙입니...
자세히 알아보기중형 볼트리스 선반 구조적으로 까다로운 중간 지점을 차지합니다. 비용 효율성과 재구성 가능성을 유지하면서 일반적으로 200kg~500kg 범위의 선반당 하중을 처리해야 합니다. 장치가 실제로 해당 등급을 제공하는지 여부를 결정하는 두 가지 변수는 기본 강철 게이지와 빔의 냉간 압연 프로파일 형상입니다. 이 두 요소는 상호 작용합니다. 얕은 C 프로파일의 두꺼운 게이지는 닫힌 상자 또는 모자 섹션 프로파일로 형성된 약간 얇은 게이지보다 성능이 저하됩니다. 왜냐하면 원재료 중량이 아닌 단면의 관성 모멘트가 굽힘 저항을 제어하기 때문입니다.
실제로 중간 하중 빔은 1.5mm, 1.8mm 또는 2.0mm 냉간 압연강으로 가장 일반적으로 생산됩니다. 1.5mm에서 2.0mm로 점프하면 빔 무게가 약 33% 증가하지만, 최적화된 해트 섹션 프로파일과 결합하면 동일한 범위에서 부하 용량이 50~70% 향상될 수 있습니다. 이것이 바로 가격은 비슷하지만 사양이 다른 두 선반유닛이 현장에서 매우 다른 성능을 발휘할 수 있는 이유입니다. Huijian에서는 중하중 빔 프로파일을 자체 R&D 센터를 통해 설계하여 재료 효율성과 구조적 출력의 균형을 맞췄습니다. 이는 정격 하중 수치가 아닌 편향 곡선을 비교할 때 분명하게 드러납니다.
슬롯형 또는 천공형 직립 기둥은 볼트 없는 선반의 정의 요소이지만, 천공 패턴 자체는 조달 과정에서 자세히 조사되는 경우가 거의 없습니다. 기둥 천공은 동시에 두 가지 기능을 수행합니다. 즉, 보 커넥터에 대한 연결 지점을 제공하고 기둥의 순 단면적을 줄여 압축 하중 용량에 직접적인 영향을 미칩니다. 이 두 가지 목표는 긴장 관계에 있습니다. 천공 슬롯이 많을수록 유연성은 높아지지만 기둥 강도는 낮아집니다.
중형 직립은 이러한 균형을 신중하게 관리해야 합니다. 전체 높이에 걸쳐 50mm 피치 슬롯이 있는 기둥은 중간 영역에만 50mm 피치가 있고 압축 응력 집중이 최고조에 달하는 상단과 하단의 견고한 강철이 있는 기둥보다 순 단면 계수가 상당히 낮습니다. 또한 고품질 중간 하중 컬럼은 구멍이 제거된 비틀림 강성을 복원하는 천공 행 사이의 컬럼 벽에 엠보싱 리브 또는 세로 방향 보강 접힘 기능이 있습니다. 직립 기둥을 평가할 때 명시된 게이지 두께에만 의존하기보다는 이러한 보강 기능을 찾으십시오.
기둥 단면 모양도 중요합니다. 사각 튜브 직립체는 두 수평 축 모두에서 균형 잡힌 저항을 제공합니다. 이는 측면 하중이 두 방향에서 도달하는 이중 열 구성에 유용합니다. 오픈백 또는 C채널 직립체는 자재 비용을 절약하지만 편심 하중 하에서 비틀림을 방지하기 위해 더욱 적극적으로 버팀대를 받거나 후면에 연결해야 합니다. 선반 하중이 레벨당 300kg을 초과하는 중형 작업의 경우 일반적으로 사각 튜브 직립 장치가 더 안전한 사양입니다.
중형 선반 제품은 공급업체 전체에 걸쳐 항상 일관되게 정의되지 않는 하중 등급으로 판매됩니다. 정확한 사양을 위해서는 각 등급 유형이 무엇을 측정하는지 이해하는 것이 필수적입니다.
| 평가 유형 | 측정 대상 | 테스트 조건 | 실용적인 관련성 |
| 정적 하중(선반당) | 선반이 정지 상태에서 지탱할 수 있는 균등하게 분산된 최대 무게 | 하중은 점진적으로 적용되며 영향은 없습니다. | 기준 비교; 실제 창고 사용을 반영하지 않습니다. |
| 동적 하중(선반당) | 반복되는 로딩/언로딩 주기에 대한 최대 부하 계산 | 주기적 적용, 일반적으로 1.25× 정적 계수 | 픽앤팩 또는 회전율이 높은 환경에 적합 |
| UDL(균등분포하중) | 전체 선반 영역에 완벽하게 분산되는 것으로 가정되는 하중 | 이론적; 실제 상품으로는 거의 달성되지 않음 | 집중 부하 또는 점 접촉에 대해서는 정격을 줄여야 합니다. |
| 포인트 부하 용량 | 단일접점에 집중된 최대하중 | 최악의 위치에서 소면적 패드를 통해 하중이 가해짐 | 기계 부품, 엔진 또는 상자에 담긴 상품에 매우 중요합니다. |
| 기둥 하중(직립형당) | 직립체가 모든 선반 높이에 걸쳐 운반할 수 있는 총 누적 하중 | 전체 시스템 로딩 테스트 | 최대 총 베이 부하를 관리합니다. 종종 바인딩 제약 |
실제 웨어하우스 시나리오에서는 UDL 가정이 거의 충족되지 않습니다. 기본 설치 공간의 선반 받침대에 쌓인 상자(종종 선반 표면의 60% 미만을 덮음)는 UDL 모델이 예측한 것보다 훨씬 더 나쁜 집중된 로드 프로필을 생성합니다. 신뢰할 수 있는 경험 법칙은 보관 중인 상품의 기본 설치 공간이 선반 면적의 절반보다 작은 경우 명시된 UDL 용량에 0.7배의 경감 계수를 적용하는 것입니다.
중형 선반의 높이가 특히 2.0m 이상 증가함에 따라 브레이싱 구성은 편리한 기능에서 구조적 필요성으로 전환됩니다. 대부분의 볼트 없는 선반 시스템은 측면 선반 하중, 우발적인 충격 또는 지진 활동과 같은 수평 힘 하에서 프레임이 평행사변형으로 변하는 경향인 랙킹을 방지하기 위해 대각선 또는 수평 등받이 패널을 사용합니다.
후면 패널(일반적으로 베이의 후면 전체에 걸쳐 있는 철망 또는 천공 강철 시트)은 지속적인 버팀대 역할을 하며 품목이 선반 후면에서 밀려나는 것을 방지하기 위한 백스톱 역할도 합니다. 전체 베이 높이에 걸쳐 전단 다이어프램 역할을 하기 때문에 상당한 랙 저항을 추가합니다. 단점은 후면 접근을 차단하고 무게를 추가한다는 것인데, 이는 양면 픽업 구성에서 중요합니다. 크로스 브레이스 시스템은 후면에 X자 패턴을 형성하는 한 쌍의 대각선 강철 스트랩을 사용합니다. 더 가볍고 후방 접근이 가능하며 설치가 더 쉽지만 브레이싱 효과는 올바른 장력에 크게 좌우됩니다. 느슨한 크로스 브레이스는 랙킹 저항을 거의 제공하지 않으며 현장에서 흔히 발생하는 설치 결함입니다.
베이가 6개를 초과하는 선반에서는 점진적인 랙 전파를 방지하기 위해 매 4번째 또는 5번째 베이마다 중간 버팀대 프레임을 삽입해야 합니다. 중간 프레임이 없으면 장거리의 한쪽 끝에 가해지는 측면 힘이 빔과 직립 연결을 통해 전달되어 맨 끝에서 누적된 변위를 유발할 수 있습니다. 이는 각 개별 베이가 고립되어 안정적으로 보이더라도 마찬가지입니다. 이는 Huijian의 기술 팀이 하이베이 중형 구성에서 장기 실행을 지정하는 고객을 위한 레이아웃 권장 사항에서 명시적으로 다루는 세부 사항입니다.
창고 운영자는 다른 공급업체의 기존 설치에 새로운 선반 베이를 추가할지 아니면 제조업체가 제품 라인을 업데이트할 때 다른 연도에 구매한 구성 요소를 통합할지 결정해야 하는 경우가 많습니다. 두 시나리오 모두 설치일까지 과소평가되는 호환성 위험을 안고 있습니다.
기존 설치를 확장할 때 가장 안전한 접근 방식은 원래 제조업체에서 제품을 구입하고 동일한 제품 세대를 지정하는 것입니다. 이것이 가능하지 않은 경우, 대량 주문 전에 대표적인 구성 요소를 기계적으로 시험해 보는 것은 최소한이지만 필수적인 검증 단계입니다.
산업용 중형 볼트리스 선반 표준 팔레트 또는 반 팔레트가 느슨한 상자와 함께 보관되는 하이브리드 환경에서 자주 사용됩니다. 이러한 경우 공칭 베이 치수는 낭비되는 공간이나 안전하지 않은 돌출부를 방지하기 위해 팔레트 설치 공간 표준과 주의 깊게 일치해야 합니다.
표준 Euro 팔레트(1200×800mm)와 GMA 팔레트(1219×1016mm)는 설치 공간이 다르며 한 베이 크기가 다른 팔레트를 최적으로 수용할 수 없습니다. 중형 선반에 유로 팔레트를 보관하는 경우, 1300mm의 빔 범위와 850mm의 선반 깊이는 각 측면에 50mm의 여유 공간 버퍼를 제공합니다. 이는 정상적인 배치에서 빔 접촉을 방지하기에 충분하지만 상당한 측면 팔레트 이동을 허용할 만큼 넉넉하지는 않습니다. GMA 팔레트의 경우 최소 간격은 1400mm, 깊이는 1100mm가 더 적합합니다.
선반 깊이는 전용 깊은 보관 구성 없이 두 번째 팔레트 열을 앞에서 뒤로 보관할 수 있는지 여부도 결정합니다. 중형 선반의 이중 깊이 팔레트 보관에는 1700mm 이상의 깊이가 필요하며, 일반적으로 결합된 팔레트 하중이 600kg을 초과할 수 있는 하단 선반 수준의 중간 스팬 처짐을 방지하기 위해 중앙 지지 빔이 필요합니다. 이 중앙 빔은 비용을 추가하지만 해당 하중 및 범위에서 구조적 무결성을 위해 협상할 수 없습니다.
중국 동부와 남부의 상당 부분을 포함하는 중간 정도의 지진 활동이 있는 지역에서 중형 선반 시스템은 표준 정하중 등급 이상의 평가가 필요합니다. 지진력은 선반 내용물에 수평으로 작용하며, 상부 선반에 있는 무거운 물건에 의해 생성된 관성 하중은 지상 가속 시 표준 볼트 없는 커넥터 시스템의 측면 저항을 초과할 수 있습니다.

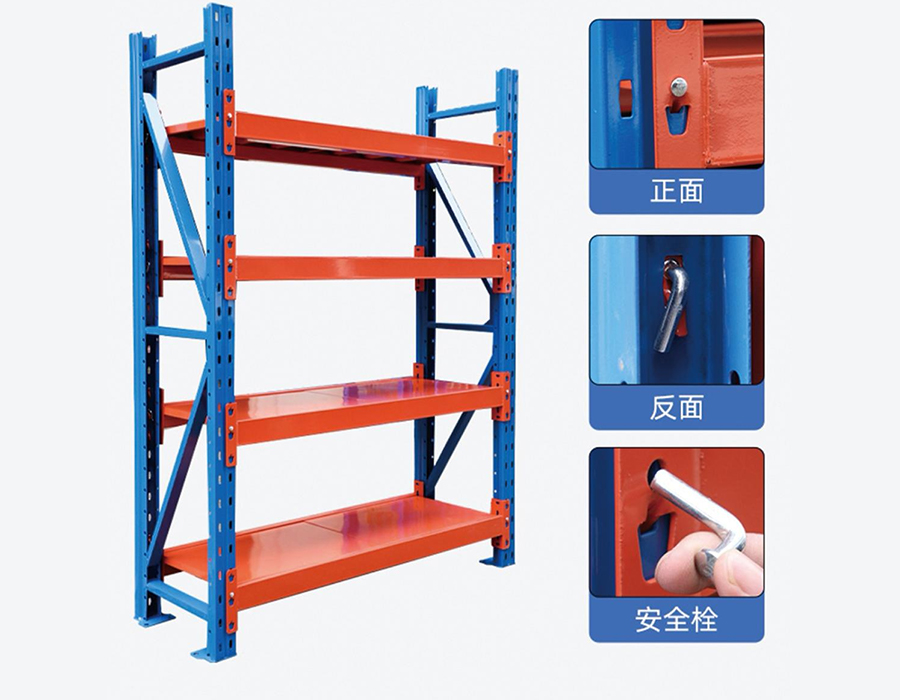

평가할 주요 매개변수는 시스템의 기본 전단 저항(프레임이 변위되기 전에 선반이 견딜 수 있는 총 수평 힘)과 결합된 수직 및 측면 하중 하에서 커넥터 인발 강도입니다. 표준 중형 빔 커넥터는 순수 수직 하중 조건에서 테스트됩니다. 지진이나 충격 시나리오에서 발생하는 결합 하중 하에서는 유효 결합 깊이가 감소하고 커넥터는 후크 지점에서 회전 응력을 받습니다. 보조 잠금 핀 또는 용접된 클립 보강재가 있는 시스템은 이러한 조건에서 훨씬 더 나은 성능을 발휘합니다.
우리는 중형 제품 사양에 내진 성능 고려 사항을 통합하고, 고위험 지역의 고객은 프로젝트 계획 단계 초기에 엔지니어링 팀과 협의하여 처음부터 적절한 구성 권장 사항이 레이아웃에 내장되도록 하는 것이 좋습니다.
