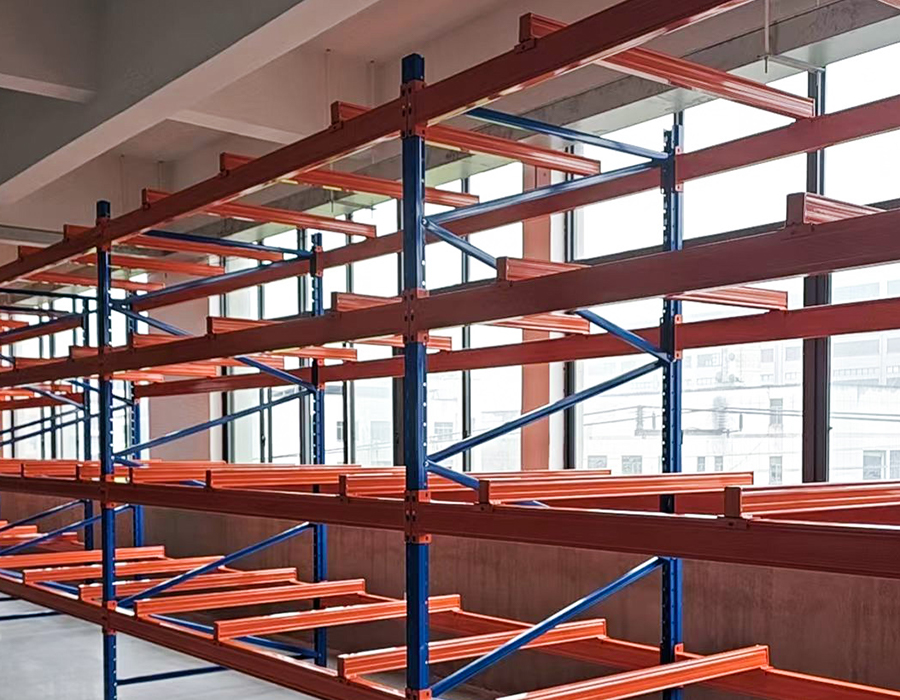

튼튼한 볼트 없는 선반은 선반 높이당 최대 800kg을 지원하는 고하중 용도로 설계되었으며, 최대 정격 하중에서 측면 변위를 방지하는 안전 잠금 핀으로 고정된 두꺼운 직립 및 강화된 선반 플레이트를 갖추고 있습니다.
다이아몬드 구멍 기둥 패턴을 사용하면 도구 없이 각 선반판을 4구멍 범위 내에서 재배치할 수 있어 제품 크기 변화에 따라 높이를 빠르게 조정할 수 있습니다. 이는 동적 보관 환경에서 상당한 운영상의 이점을 제공합니다.
조립에는 나사가 필요하지 않습니다. 선반 보드는 수직의 양쪽 면에 있는 안전핀을 통해 기둥 구멍에 직접 고정되어 지게차나 취급 충격으로 인한 우발적인 이탈을 방지하는 견고한 연결을 형성합니다.

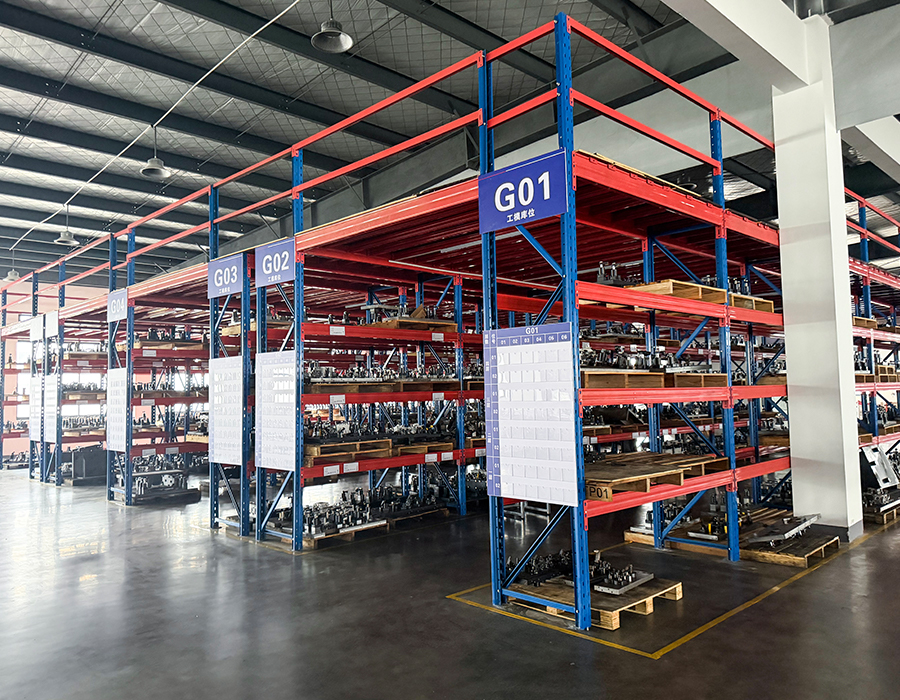

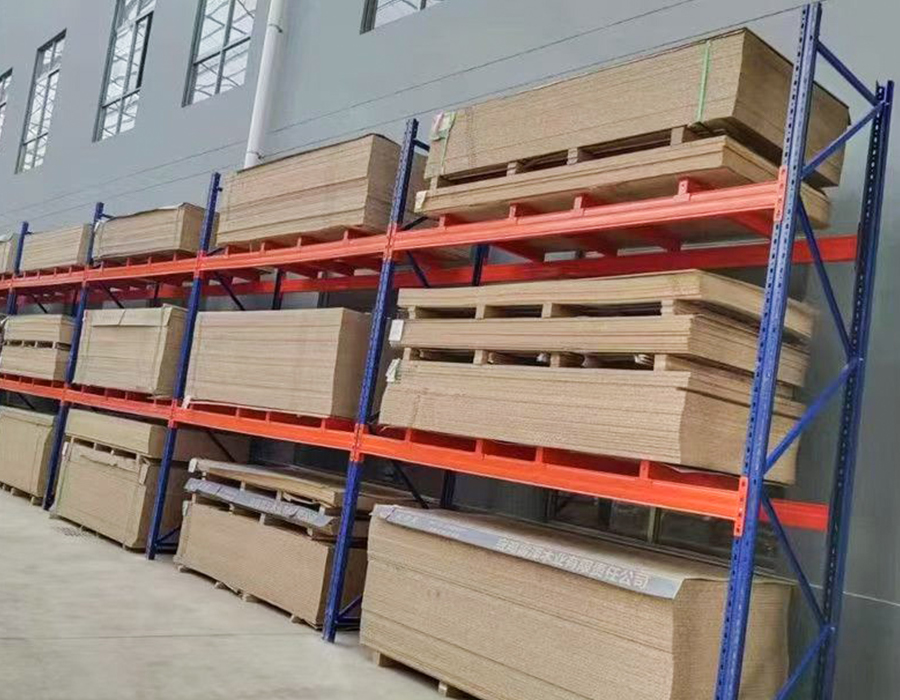

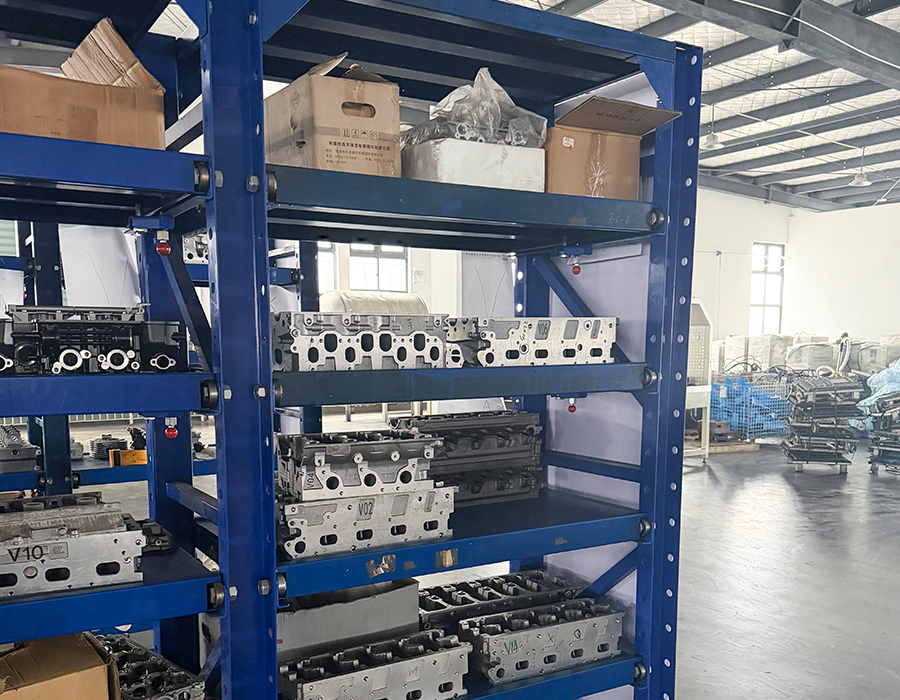

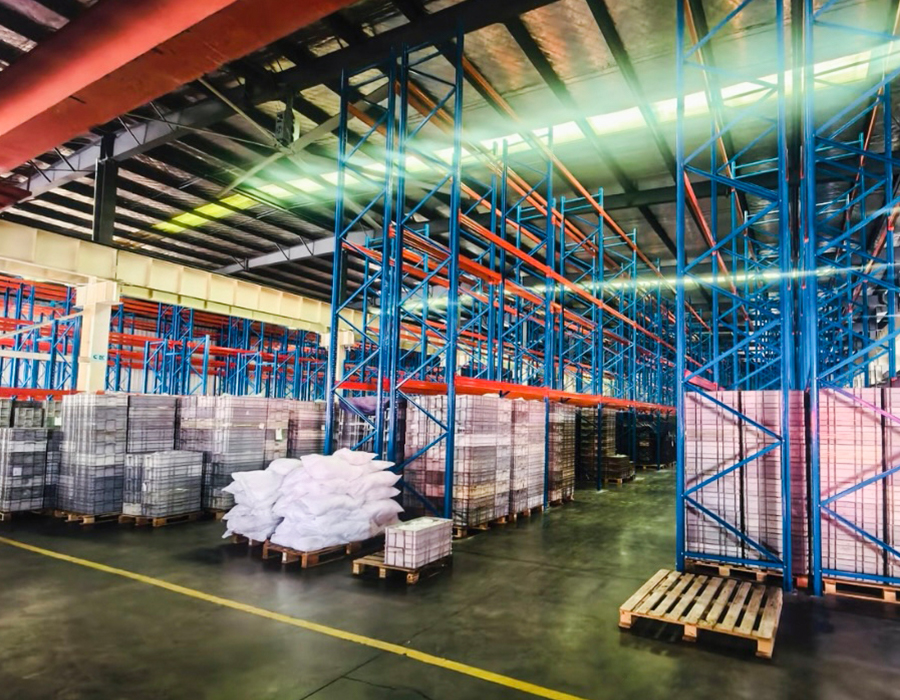

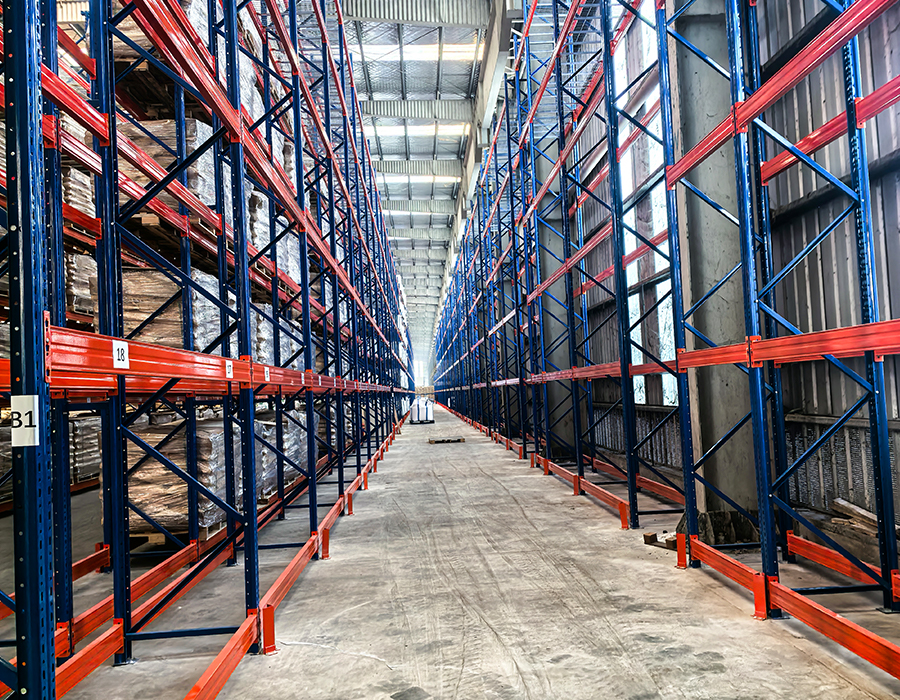

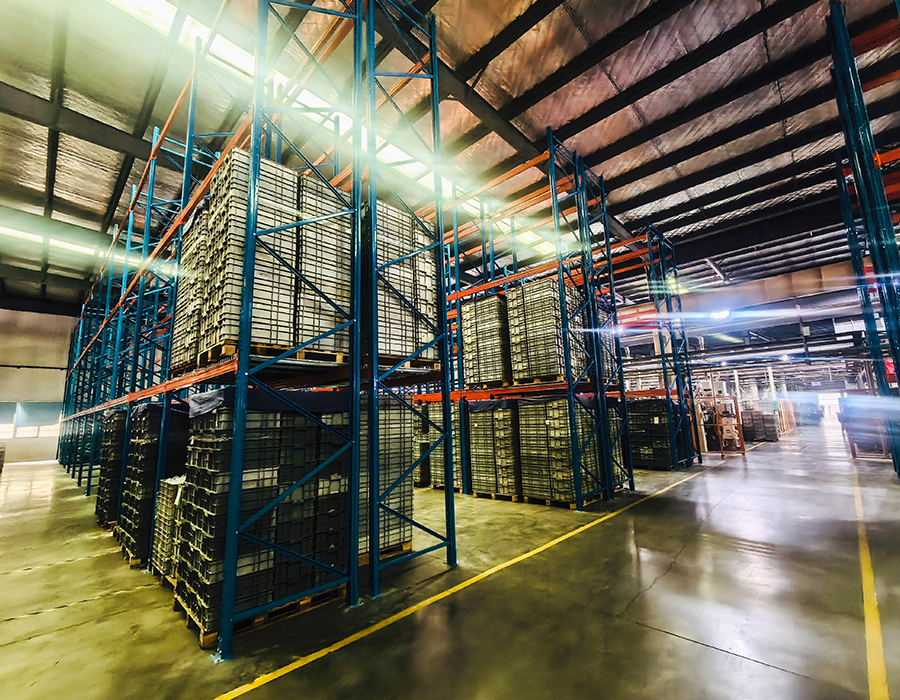

산업 창고, 자동차 부품 유통, 기계 부품 보관 및 건축 자재 시설에 널리 배포됩니다. 선반당 높은 적재 용량이 유연하고 도구가 필요 없는 재구성과 공존해야 하는 모든 곳에서 권장되는 선택입니다.
교대 근무가 끝난 창고를 상상해 보십시오. 입고 구역에 대기 중인 완제품 팔레트, 중앙 통로에 놓인 원자재, 몇 시간 전에 치워두어야 했던 제품 주위를 엮는 지게차 운전...
자세히 알아보기지게차가 전체 팔레트를 랙 빔에 떨어뜨리면 구조물은 정적 중량보다 더 많은 하중을 받게 됩니다. 포크 타인이 빔에 부딪힐 수 있고, 하중이 이동할 수 있으며, 반복적인 ...
자세히 알아보기Anhui Huijian Intelligent Equipment Co., Ltd.는 최근 안후이성 광더(Guangde)에 있는 생산 시설에 대한 포괄적인 현장 검사를 위해 독...
자세히 알아보기금형 랙이 핵심 작업 흐름 도구인 이유 사출 성형, 다이캐스팅, 스탬핑, 고무 성형 등 금형에 의존하는 생산 환경에서는 금형실이 병목 현상을 일으킬 수 있습니...
자세히 알아보기경량 볼트리스 선반이란 무엇입니까? 경량 볼트리스 선반 너트, 볼트 또는 나사를 조립할 필요 없이 더 작고 가벼운 품목을 보관하도록 설계된 일종의 보관 랙입니...
자세히 알아보기"볼트 없는 선반"이라는 이름은 없는 것(패스너)에 주의를 끌지만 튼튼한 볼트 없는 선반 시스템의 엔지니어링 본질은 전적으로 이를 대체하는 것, 즉 디자인 제품군에 따라 클립, 탭 또는 티어드롭 연결이라고도 불리는 리벳 커넥터에 있습니다. 이 커넥터는 직립 기둥의 천공 슬롯 패턴과 맞물리는 빔 끝의 냉간 성형 강철 탭으로, 기계적 패스너 없이 하중이 가해지면 잠깁니다. 탭 모양, 슬롯 치수, 탭 삽입 각도, 슬롯 뒤의 잠금 숄더 깊이 등 이 맞물림의 기하학적 구조는 정적 부하 용량뿐만 아니라 전체 시스템의 피로 저항, 분해 용이성 및 장기적인 연결 신뢰성을 결정합니다.
가장 널리 사용되는 커넥터 제품군은 빔에 형성된 후크 탭과 쌍을 이루는 기둥의 눈물방울 슬롯을 사용합니다. 삽입 후 빔을 약간 들어올리면 탭의 잠금 숄더가 슬롯 가장자리 뒤로 떨어지며 수직 하중 하에서 물러나는 것을 방지합니다. 이 디자인에서 고품질 커넥터와 주변 커넥터를 구별하는 것은 후크-어깨 결합의 치수 정밀도입니다. 3~4mm의 숄더 깊이는 의미 있는 풀아웃 저항으로 안정적인 잠금을 제공합니다. 덜 정밀한 성형을 통해 달성할 수 있는 1~2mm의 숄더 깊이를 사용하면 진동이나 상향 충격 하중 하에서 연결이 해제될 수 있습니다. 이는 빔이 떨어질 때까지 올바르게 조립된 연결과 시각적으로 동일한 실패 모드입니다. 구매자는 분해 및 측정 없이는 이 치수를 평가할 수 없으므로 제조업체의 자재 인증서 및 치수 검사 보고서는 완성된 어셈블리의 육안 검사보다 더 중요합니다.
두 번째 중요한 매개변수는 빔 끝당 커넥터 탭 수입니다. 단일 탭 연결은 가벼운 선반에 적합하지만 회전 자유도가 도입됩니다. 즉, 편심 하중 하에서 빔이 단일 결합 지점을 중심으로 비틀릴 수 있습니다. 견고한 볼트리스 선반 산업 하중을 받으려면 빔 회전을 제거하고 두 결합 지점에 전단 하중을 분산시키기 위해 수직으로 간격을 두고 빔 끝당 최소 2개의 탭이 필요합니다. 일부 견고한 설계에서는 끝당 3개 또는 4개의 탭을 사용하여 탭당 커넥터 응력을 더욱 줄이고 강제로 배치된 항목이나 근처의 진동 전달 장비로 인한 동적 하중에 대한 저항을 높입니다.
볼트 없는 선반 직립 기둥의 천공 슬롯 또는 구멍 패턴은 주로 고정된 증분(시스템에 따라 일반적으로 25mm, 38mm 또는 50mm 피치)으로 선반 높이를 조정할 수 있도록 설계되었습니다. 이 기능적 목적은 대부분의 사용자가 이해합니다. 덜 널리 알려진 것은 천공 패턴이 직립의 순 단면적에 직접적이고 중요한 영향을 미치므로 압축 하중 용량과 국부 좌굴 저항(최대 안전 직립 하중과 선반 시스템의 실제 높이 제한을 결정하는 매개변수)에 영향을 미친다는 것입니다.
각 천공 슬롯은 해당 위치의 직립 단면에서 강철을 제거합니다. 구멍이 많이 뚫린 기둥(슬롯이 25mm 피치로 촘촘하게 배치되어 있고 연속된 슬롯 사이에 최소한의 웹 재료가 있음)에서 모든 슬롯 그룹의 순 단면은 기둥 프로파일의 총 단면에 비해 25~40%까지 줄어들 수 있습니다. 이러한 감소는 해당 단면에서 기둥의 관성 모멘트와 회전 반경을 직접적으로 낮추어 축 압축 시 국부적 좌굴 시작의 중요한 위치가 됩니다. 디자인하는 제조사 산업용 중부하 작업용 볼트리스 선반 실제로 높은 직립 하중의 경우 기둥 용량 계산에서 순 단면 감소를 고려합니다. 구멍이 많이 뚫린 프로파일에 대해 상당한 여유를 두고 보수적이지 않은 생산 용량 테이블 전체에 걸쳐 총 단면 속성을 적용하는 사람들입니다.
구매자에 대한 실질적인 결과는 천공 패턴과 순 단면 감소가 각각 알려져 있지 않으면 서로 다른 제조업체의 컬럼 용량 표를 직접 비교할 수 없다는 것입니다. 25mm 슬롯 피치를 가진 2.0mm 두께 컬럼은 더 두꺼운 재료에도 불구하고 50mm 피치를 가진 1.8mm 두께 컬럼보다 더 낮은 유효 직립 용량을 가질 수 있으며 더 유리한 네트 단면을 가질 수 있습니다. 정격 직립 용량에 근접한 응용 분야에 대해 산업용 고강도 볼트 없는 선반을 평가할 때 순 단면 계수(관리 슬롯 그룹의 총 단면적에 대한 순 단면적의 비율)를 요청하면 공칭 기둥 두께만으로는 비교할 수 없는 의미 있는 비교 기반을 제공합니다.
하중에 따른 선반 패널 휘어짐은 볼트 없는 견고한 선반에서 가장 눈에 띄는 구조적 동작이며 사용자가 가장 직접적으로 알아차릴 수 있는 매개변수입니다. 눈에 띄게 늘어진 선반은 전문가가 아닌 관찰자에게도 과부하 또는 부적절한 패널 설계 신호를 보냅니다. 그러나 처짐을 허용 가능한 한도 내로 관리하려면 선반 폭, 하중 규모, 주요 관심사가 구조적 타당성인지 사용 가능성 외관인지 여부에 따라 다양한 설계 접근 방식이 필요하며 각 접근 방식에는 자재 중량, 비용 및 하중 용량의 특정 균형이 필요합니다.
처짐을 줄이는 가장 간단한 방법은 선반 패널의 강판 두께를 늘리는 것입니다. 균일하게 분포된 하중 하에서의 처짐은 평판 굽힘에 대한 패널 두께의 세제곱에 반비례합니다. 두께가 1.0mm에서 2.0mm로 두 배가 되면 처짐이 1/8로 줄어들어 극적인 개선이 이루어집니다. 그러나 2.0mm 이상의 평판 패널은 적재 용량 증가에 비해 매우 무거워지며, 패널 자체의 무게가 정격 선반 용량의 상당 부분을 소비하기 시작합니다. 무거운 하중을 받는 1,500mm 이상의 스팬의 경우 평판만으로는 가장 효율적인 솔루션이 거의 없습니다.
롤 성형 또는 프레스 제동 중에 형성된 선반 패널 단면에 세로 리브 또는 주름을 도입하면 평판이 모재 두께보다 상당히 높은 관성 모멘트를 갖는 효과적인 구조 단면으로 변환됩니다. 1.5mm 골판지 패널은 동일한 경간 및 하중에 대해 중간 경간 편향에서 2.5mm 평면 패널보다 성능이 더 뛰어나며 패널 무게는 약 40% 더 낮습니다. 기능적 한계는 골이 있거나 주름진 표면이 균일하게 평평하지 않다는 것입니다. 작은 바닥 면적을 가진 물체는 골 꼭대기에만 놓일 수 있으며 국부적인 접촉 응력이 생성되고 액체 또는 미세한 미립자가 플루트에 모일 수 있습니다.
최고 용량의 산업용 고강도 볼트 없는 선반 구성을 위해 선반은 복합 어셈블리로 설계되었습니다. 즉, 수직 기둥 사이에 걸쳐 있는 구조적 빔은 전체 선반 너비가 아닌 인접한 빔 사이에만 걸쳐 있는 별도의 삽입형 데크 패널을 지원합니다. 이 접근 방식을 사용하면 빔 깊이(따라서 굽힘 저항)가 데크 패널 두께와 독립적으로 최적화되어 전체 폭에 걸쳐 있는 모놀리식 플레이트의 무게 저하 없이 제어된 편향으로 큰 부하 용량을 달성할 수 있습니다. 단점은 조립이 복잡하고 고정된 베이 높이 내에서 달성할 수 있는 선반 레벨 수가 줄어들 수 있는 더 깊은 선반 프로파일이 필요하다는 것입니다.
하이베이 부품 보관소, 자동차 부품 창고, 보관 보관 시설에서 흔히 볼 수 있는 2.5m ~ 4m 이상의 높이에 설치된 산업용 고강도 볼트 없는 선반에는 필요한 높이를 달성하기 위해 두 개 이상의 기둥 길이를 수직으로 결합하는 기둥 접합이 필요한 경우가 많습니다. 접합 연결은 단순한 기계적 접합으로 간주되는 경우가 많지만 실제로는 표준 높이 구성에 대해 게시된 하중 테이블에 항상 반영되지 않는 방식으로 전체 높이 기둥의 좌굴 동작을 제어하는 중요한 구조적 세부 사항입니다.
기둥 접합의 주요 구조적 요구 사항은 기둥 전체가 정격 용량에 도달하기 전에 접합 위치에서 좌굴을 유발하는 국부적 약점을 도입하지 않고 접합부를 통해 축 압축 하중을 전달해야 한다는 것입니다. 단순히 하부 기둥 위에 더 짧은 기둥 섹션을 삽입하고 중첩된 기둥 벽을 통해 마찰이나 단일 패스너에 의존하여 달성된 접합은 접합부에서 최소한의 굽힘 저항을 제공합니다. 구조적으로 모멘트 연속 기둥이 아닌 핀 연결처럼 작동하여 기둥이 해석되어야 하는 좌굴 길이를 효과적으로 절반으로 줄입니다. 핀 끝이 있는 기둥의 임계 좌굴 하중은 고정된 끝이 있는 동일한 기둥의 임계 좌굴 하중의 1/4이기 때문에 이러한 구별이 중요합니다. 즉, 부적절하게 상세한 이음으로 인해 이음되지 않은 기둥의 표에 표시된 값 아래로 유효 기둥 용량이 50~75% 감소할 수 있습니다.
튼튼한 볼트 없는 선반을 위해 올바르게 설계된 기둥 접합은 두 가지 접근 방식 중 하나를 사용합니다. 접합부의 두 기둥 섹션을 채우는 내부 강철 슬리브 인서트를 사용하여 접합 영역을 통해 지속적인 측면 지지를 제공하고 편심 하중 하에서 하부 기둥에 비해 상부 기둥이 흔들리는 경향을 방지합니다. 또는 필요한 모멘트 저항을 개발하기에 충분한 볼트 그룹 형상으로 양쪽 기둥 면을 통해 볼트로 고정되는 외부 플레이트 및 패스너 접합. 슬리브 인서트 접근 방식은 추가 패스너가 필요하지 않고 본질적으로 조립 중에 정렬되기 때문에 볼트 없는 시스템에 대해 구조적으로 우수하지만 슬리브를 엄격한 치수 공차로 제작해야 합니다. 기둥 섹션 내에 느슨하게 맞는 슬리브는 측면 구속을 거의 제공하지 않으며 개선하려는 마찰 전용 조인트와 유사하게 작동합니다. Huijian의 톨 베이 볼트 없는 선반 구성은 제품 범위 전체에 일반적으로 적용되지 않는 각 높이 및 하중 조합에 특정한 기둥 버클링 계산에 대해 R&D 센터를 통해 검증된 슬리브 접합 치수로 설계되었습니다.
지진 활동이 발생하는 지역에 설치된 산업용 중부하용 볼트 없는 선반 시스템에는 표준 제품 구성의 일부가 아니며 엔지니어링 사양이 아닌 표준 카탈로그 주문을 통해 선반을 조달할 때 인정된 지진 지역에서도 자주 생략되는 특정 측면 보강 조치가 필요합니다. 이러한 누락의 결과는 중간 정도의 지진 발생 시 제품 낙진 및 선반 랙킹(측면 뒤틀림)부터 심각한 상황의 진행성 붕괴에 이르기까지 다양할 수 있으며 이는 선반 자체의 교체 비용을 훨씬 넘어서는 인력 안전 및 시설 연속성에 영향을 미칩니다.
기본적인 내진 설계 요구 사항은 선반 시스템이 빔-기둥 연결이 분리되는 지점까지 선반 기둥이 측면으로 이동하지 않고 해당 높이에 저장된 제품 중량에 비례하여 각 선반 높이에 가해지는 측면 힘을 견뎌야 한다는 것입니다. 볼트 없는 연결(기계적 고정이 아닌 중력 작동식 탭 잠금에 의존하는 특성상)은 특히 지진 하중의 상향 가속 구성 요소에서 분리되기 쉽습니다. 이로 인해 순간적으로 빔이 언로드될 수 있으며 연결 형상이 들어올림 시 확실한 유지력을 제공하지 않는 경우 탭이 잠금 해제될 수 있습니다. 내진 등급의 볼트 없는 선반 설계는 포지티브 잠금 클립, 빔 끝의 보조 볼트 관통 패스너 또는 빔을 해제하기 위해 단순히 위로 들어올리는 대신 활성 분해 힘이 필요한 수정된 탭 형상을 통해 이 문제를 해결합니다.
수직 프레임이 수평 지진력으로 인해 흔들리는 것을 방지하는 전체 선반 시스템의 측면 버팀대는 세 가지 구성 중 하나를 통해 달성되며 각각은 서로 다른 레이아웃 제약 조건에 적합합니다.
산업용 고강도 볼트 없는 선반의 적재 용량 라벨링은 대부분의 구매자가 생각하는 것보다 덜 표준화되어 있습니다. 규제 프레임워크가 특정 테스트 표준, 안전 계수 및 공개 형식을 요구하는 압력 용기, 리프팅 장비 또는 전기 제품과 달리, 많은 시장에서 선반 하중 용량 선언은 대체로 제조업체에 의해 자체 인증되며, 명시된 값은 구매자의 응용 분야에서 선반이 사용되는 방식과 일치하거나 일치하지 않을 수 있는 테스트 조건을 반영합니다. 명시된 용량 수치가 실제로 나타내는 것과 그렇지 않은 것을 이해하는 것은 제품 간의 유효한 비교를 수행하고 서비스 중 용량 불일치를 방지하는 데 필수적입니다.
대부분의 선반 용량 선언에서 가장 중요한 미지정 변수는 부하 분산 가정입니다. "선반당 500kg"으로 표시된 선반 용량은 이것이 전체 선반 표면에 걸쳐 균일하게 분포된 하중(UDL)을 가정하는지, 선반 중앙에 집중된 하중을 가정하는지, 아니면 정의된 위치에서 2점 하중을 가정하는지 알지 못하면 의미가 없습니다. 이 세 가지 조건은 동일한 총 하중에 대해 선반 패널에서 근본적으로 다른 중간 범위 굽힘 모멘트를 생성합니다. 500kg UDL 등급의 패널은 하중이 선반 중앙에 집중되면 200~250kg에서 파손될 수 있습니다. 이는 하나의 무거운 품목이나 작은 공간을 차지하는 팔레트가 넓은 선반 중앙에 배치될 때마다 발생하는 상황입니다.
두 번째 미공개 변수는 용량표의 직립 하중입니다. 선반 용량 등급은 일반적으로 선반이 주어진 베이 높이 내에서 특정 수의 선반 레벨로 구성되어 있다고 가정합니다. 기존 장치에 선반 높이를 추가하면(사용자가 저장 밀도를 높이고자 할 때 일반적인 관행) 게시된 선반 용량 표에서 수용할 수 있도록 계산된 것 이상으로 누적 직립 하중이 늘어납니다. 표에는 수직 용량이 아닌 선반 용량이 표시되며, 이 두 가지 제한은 완전히 다른 구조 요소에 의해 결정됩니다. 산업용으로 튼튼한 볼트 없는 선반을 정기적으로 재구성하는 시설에서는 선반당 용량 데이터 외에도 직립 하중 테이블(전체 높이 기둥에 적용할 수 있는 최대 누적 선반 하중)을 요청해야 하며, 두 제한 중 낮은 값을 각 베이 구성에 대한 관리 제약 조건으로 처리해야 합니다.
산업 창고 및 제조 시설에서는 위생 요구 사항, 화학적 호환성 요구 사항 또는 완전 스테인레스 시스템 비용 없이 부식 방지 보관 표면에 대한 욕구에 따라 표준 탄소강 기둥 및 빔과 결합된 스테인레스 스틸 선반 패널 또는 알루미늄 데크가 있는 견고한 볼트 없는 선반을 자주 지정합니다. 이러한 혼합 금속 구성은 조달 대화에서 거의 논의되지 않는 갈바닉 부식 위험을 초래하지만 습하거나 화학적으로 활성인 환경에서 12~24개월 이내에 선반 표면과 직립 컬럼을 모두 손상시키는 금속 접촉점에서 부식을 가속화할 수 있습니다.
갈바닉 부식은 전기 접촉 중인 두 개의 서로 다른 금속이 전해질에 노출될 때 발생합니다. 창고 환경에서 이 전해질은 일반적으로 수증기 응축, 세척액 유출 또는 공정 유체 유출입니다. 갈바니 쌍에서 활성이 더 높은 금속이 양극이 되어 우선적으로 부식됩니다. 스테인레스 스틸 선반을 수직으로 지지하는 탄소강에서 탄소강은 귀금속이 덜하고 접촉점에서 부식됩니다. 두 금속 사이의 전위차로 인해 단독으로 부식되는 속도에 비해 가속됩니다. 부식 속도는 면적 비율에 따라 달라집니다. 넓은 면적의 스테인리스강과 접촉한 탄소강의 작은 면적은 작은 스테인레스강 면적과 접촉한 동일한 탄소강보다 더 빨리 부식됩니다. 왜냐하면 음극 영역이 양극 접촉 영역에서 더 높은 전류 밀도를 유도하기 때문입니다.
혼합 금속 산업의 견고한 볼트 없는 선반 조립품에 대한 실질적인 완화에는 서로 다른 재료 사이의 경계면에서 금속 간 접촉 경로를 방해하는 것이 포함됩니다. 효과적인 접근 방식은 다음과 같습니다.
튼튼한 볼트 없는 선반의 재구성 가능성(선반 높이 추가, 제거 또는 재배치, 베이 확장 추가 또는 특수 도구 없이 장치를 새로운 구성으로 결합하는 기능)은 용접 또는 영구 고정 저장 시스템에 비해 가장 많이 인용되는 상업적 이점 중 하나입니다. 그러나 이러한 이점은 재구성을 염두에 두고 초기 시스템을 지정하고 설치된 구성 요소의 구조적 한계 내에서 후속 수정이 이루어지는 경우에만 실제로 실현됩니다. 처음부터 재구성 계획을 세우지 못하거나 수정 중에 구조적 한계를 초과하면 실제 운영 자산이 부채로 전환됩니다.
가장 중요한 재구성 계획 결정은 직립 높이 선택입니다. 즉각적인 보관 높이 요구 사항을 충족하는 가장 짧은 기둥을 구입하면 선반 시스템 수정에서 가장 노동 집약적이고 파괴적인 요소인 기둥을 교체하지 않고 나중에 선반 높이를 추가하거나 베이 높이를 늘릴 수 없습니다. 건물 높이와 구조 등급이 허용하는 최대 높이로 기둥을 지정하면 초기 구성에서 기둥의 아래쪽 부분만 사용하더라도 약간의 추가 비용으로 향후 유연성을 유지할 수 있습니다. 더 큰 기둥의 증분 비용은 일반적으로 기둥 비용의 15~25%이며, 이는 향후 재구성 중 기둥 교체 비용의 작은 부분입니다.
선반 전체에 걸쳐 베이 폭과 깊이 표준화를 통해 전체 구성 요소의 상호 교환이 가능합니다. 즉, 한 장치의 빔, 선반 패널 및 브레이싱을 호환성 문제 없이 다른 장치에 재배치할 수 있습니다. 동일한 제조업체의 제품 범위 내에서도 다양한 베이 폭 표준이 전체에 혼합되어 있는 경우 이러한 호환성이 상실됩니다. 대규모 선반이 있는 시설에서는 각 선반 등급(대형, 중형 등)에 대해 단일 표준 베이 폭과 깊이를 설정하고 비표준 치수가 특정 단기 공간 제약을 해결하는 것처럼 보이는 경우에도 향후 모든 구매에 대해 이 표준을 시행함으로써 이점을 얻을 수 있습니다.
당사의 산업용 고강도 볼트 없는 선반 시스템은 당사 제품군 전체에 걸쳐 구성요소 상호 교환성을 핵심 제품 원칙으로 설계되었습니다. 직립형 슬롯 패턴, 빔 커넥터 치수 및 패널 지지 형상은 구조적 요구 사항이 허용하는 모든 높이 및 하중 등급에 걸쳐 표준화됩니다. 즉, 시간이 지남에 따라 저장소를 확장하거나 재구성하는 시설에서는 호환성 문제 없이 다양한 구매 배치의 구성요소를 혼합할 수 있습니다. 연간 180,000세트의 생산 능력과 6개 생산 라인 전반에 걸쳐 일관된 제조 표준이 유지되므로 교체 및 확장 구성 요소는 설치된 시스템의 서비스 수명 전반에 걸쳐 사용 가능하고 치수 일관성이 유지됩니다.
