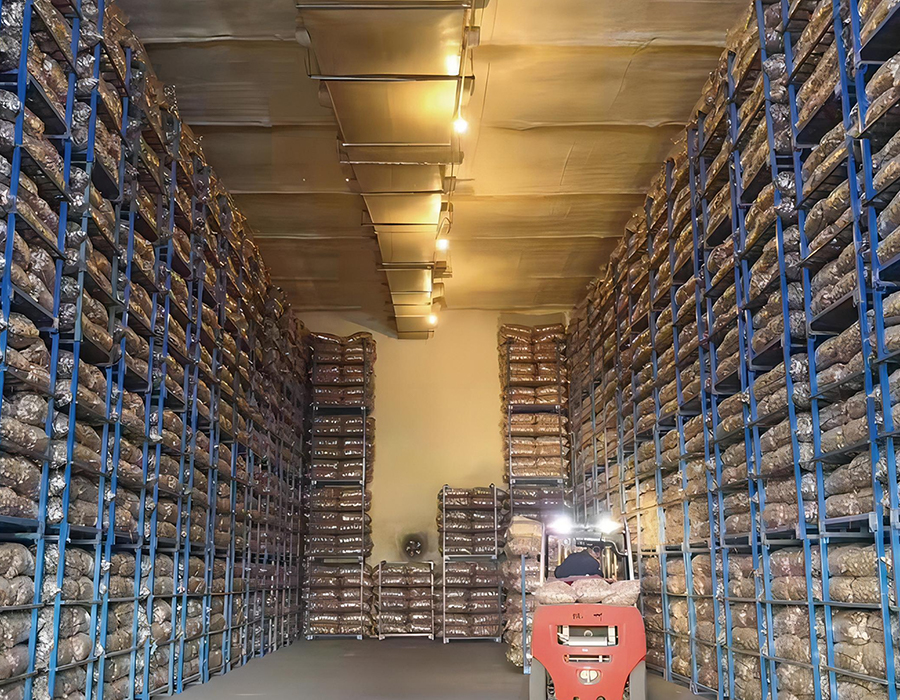

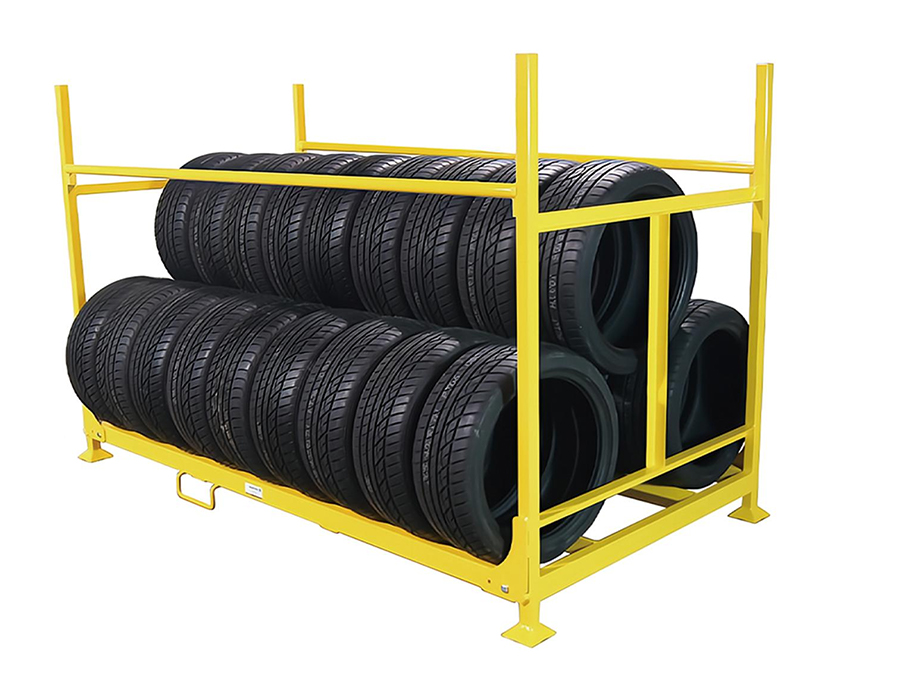

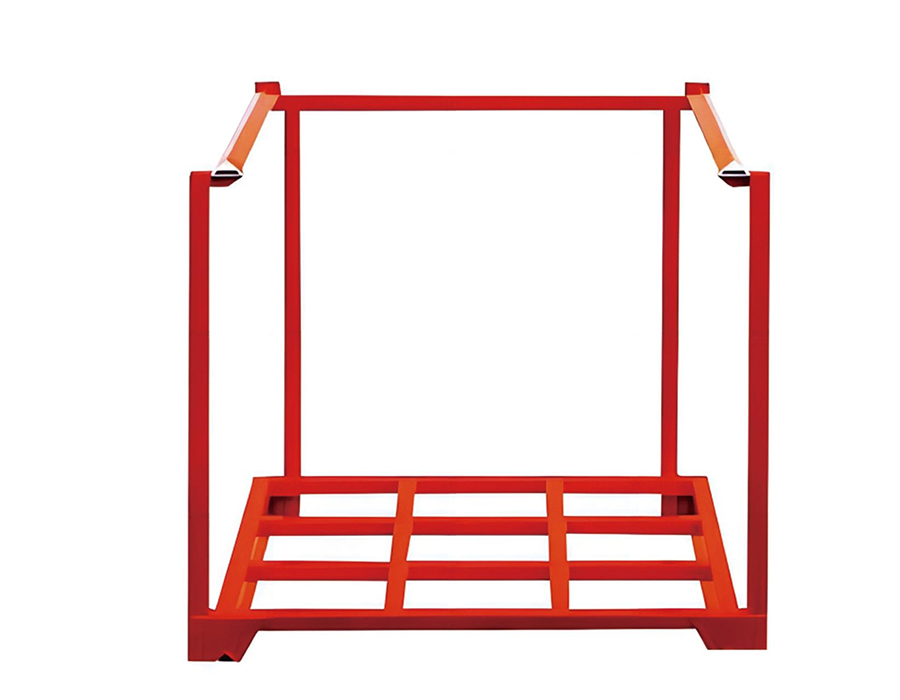

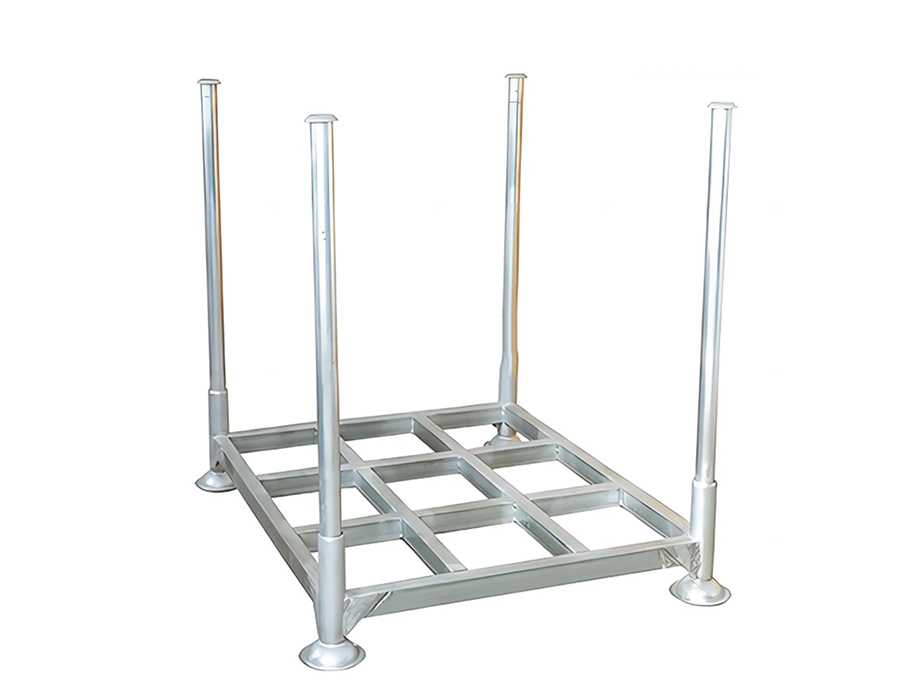

스택형 랙은 지게차 작업 및 다층 수직 스택용으로 설계된 통합형 스토리지 시스템으로, 냉장 보관 고정형, 접이식, 포스트 팔레트 및 역전 그리드 구성으로 제공되어 다양한 보관 환경 및 제품 유형의 다양한 요구 사항을 충족합니다.
모든 변형은 구조적 무결성과 안정적인 다층 적층 성능을 위해 고강도 강철로 제작됩니다. 냉장 보관 모델은 저온, 고습 환경에서 신뢰할 수 있는 장기 성능을 위해 전문적인 부식 방지 표준으로 처리됩니다. 접이식 및 포스트형 모델은 비어 있을 때 적재된 부피의 일부로 줄어들어 반품 운송 물류 비용을 크게 절감할 수 있습니다.
제품 디자인은 화물 가시성과 접근성의 균형을 유지합니다. 개방형 메시 데크 변형을 사용하면 상품을 이동하지 않고도 시각적 재고 확인이 가능합니다. 접이식 메커니즘과 포스트 연결은 장기적인 신뢰성과 낮은 유지 관리 오버헤드에 대한 주기적인 내구성 테스트를 통해 검증되었습니다.
식품 저온 유통 물류, 원료 저장 제조, 자동차 부품, 야외 항만 야적장 및 폐쇄 루프 공급망에 널리 배포되어 평방 미터당 저장 밀도를 높이고 전반적인 창고 및 물류 비용을 줄이기 위한 유연하고 효율적인 솔루션입니다.
교대 근무가 끝난 창고를 상상해 보십시오. 입고 구역에 대기 중인 완제품 팔레트, 중앙 통로에 놓인 원자재, 몇 시간 전에 치워두어야 했던 제품 주위를 엮는 지게차 운전...
자세히 알아보기지게차가 전체 팔레트를 랙 빔에 떨어뜨리면 구조물은 정적 중량보다 더 많은 하중을 받게 됩니다. 포크 타인이 빔에 부딪힐 수 있고, 하중이 이동할 수 있으며, 반복적인 ...
자세히 알아보기Anhui Huijian Intelligent Equipment Co., Ltd.는 최근 안후이성 광더(Guangde)에 있는 생산 시설에 대한 포괄적인 현장 검사를 위해 독...
자세히 알아보기금형 랙이 핵심 작업 흐름 도구인 이유 사출 성형, 다이캐스팅, 스탬핑, 고무 성형 등 금형에 의존하는 생산 환경에서는 금형실이 병목 현상을 일으킬 수 있습니...

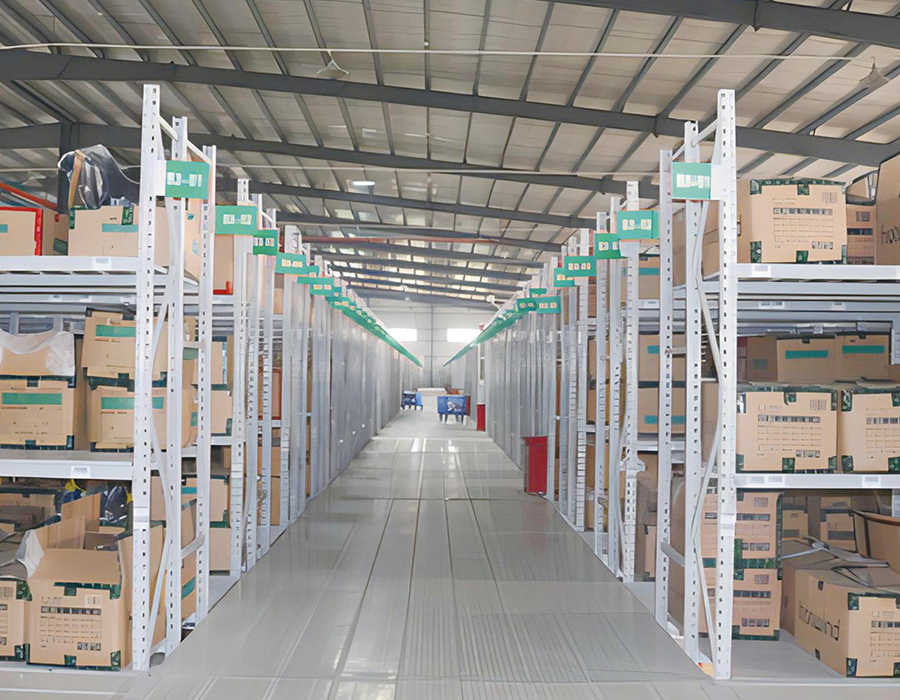

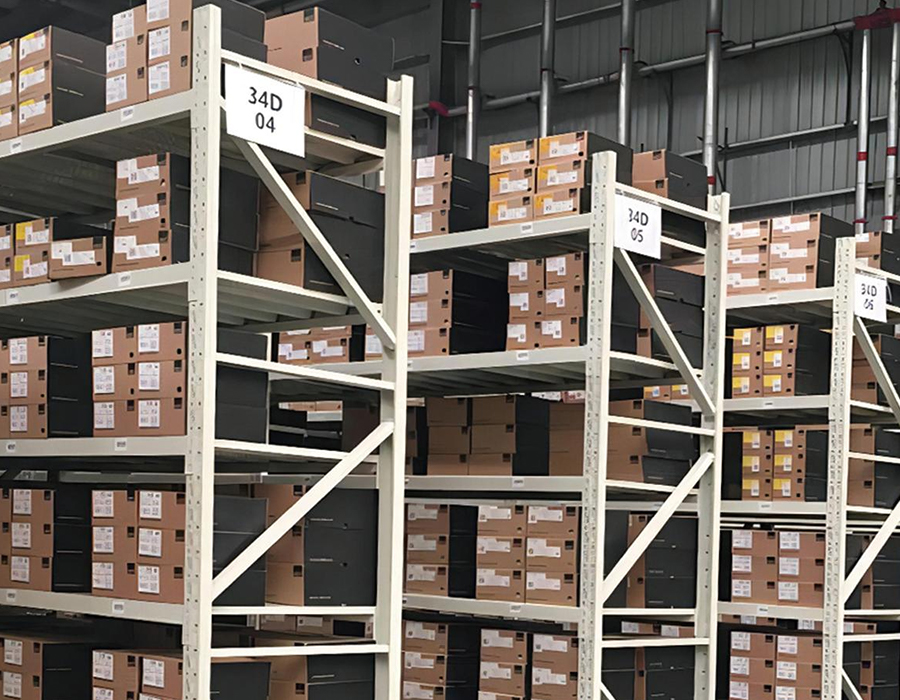

자세히 알아보기경량 볼트리스 선반이란 무엇입니까? 경량 볼트리스 선반 너트, 볼트 또는 나사를 조립할 필요 없이 더 작고 가벼운 품목을 보관하도록 설계된 일종의 보관 랙입니...

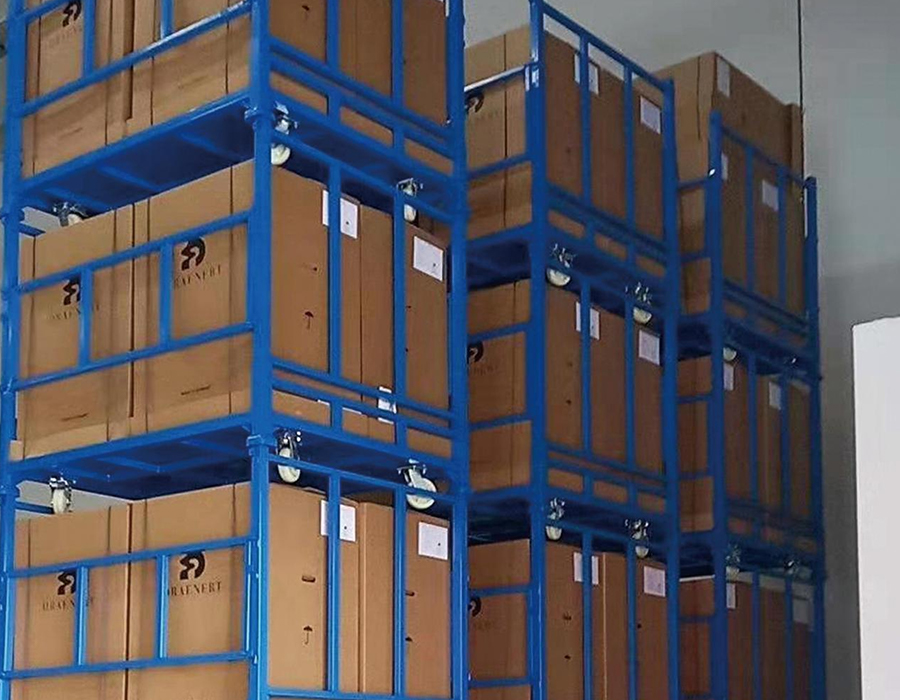

자세히 알아보기스태킹 메커니즘 창고 스택 랙 — 상부 랙 시트의 코너 포스트가 하부 랙의 칼라 소켓 또는 수용 컵에 연결되는 위치 — 기계적으로 간단해 보이지만 이 연결의 기하학적 구조는 적층된 기둥의 측면 안정성과 하중을 받을 때 안전하게 달성할 수 있는 실제 최대 단 수를 모두 결정합니다. 칼라 소켓에 대한 포스트 결합 깊이가 가장 중요한 치수입니다. 결합 깊이가 충분하지 않으면 편심 하중 하에서 상부 랙이 흔들릴 수 있으며, 칼라 위의 포스트 높이가 너무 높으면 칼라가 측면 구속을 제공하기 전에 포스트 좌굴이 발생할 수 있습니다.
대부분의 표준 창고 금속 스택 랙 설계는 50~80mm의 포스트 맞물림 깊이를 사용하며, 이는 균일하게 분산된 하중에서 2층 또는 3층 적층에 적절한 측면 구속을 제공합니다. 그러나 하중이 중심에서 벗어나 배치되면(불규칙한 모양의 부품, 긴 막대 스톡 또는 부분적으로 채워진 컨테이너를 보관할 때 일반적으로 발생) 편심 하중은 칼라 연결이 저항해야 하는 기울어지는 모멘트를 생성합니다. 3~4단 높이에서 하중 편심부터 가장 낮은 칼라 연결까지의 모멘트 암은 베이스의 횡력에 층 높이 수를 곱합니다. 즉, 한 단에서 구조적으로 중요하지 않은 편심이 동일한 하중을 가진 4단에서 안정성 문제가 될 수 있습니다.
다층 창고 스택 랙 기둥에 대한 지배적인 설계 점검은 축 압축 용량이 아니라(강철 포스트가 거의 항상 순수 압축에 적합함) 포스트가 위의 무게에 의해 동시에 압축되고 칼라의 측면 구속 반력에 의해 구부러지는 칼라 맞물림 지점에서 결합된 축 및 굽힘 상호 작용입니다. 편심 가정이나 주어진 하중에 대한 최대 계층 수를 지정하지 않고 정적 축 하중만으로 스택 랙을 평가하는 제조업체는 불완전한 사양을 제공하고 있습니다. 3개 계층 이상의 스택 랙을 운영하는 구매자는 랙당 부하 등급뿐만 아니라 결합된 부하 상호 작용 데이터를 요청해야 합니다.
수직 코너 포스트의 창고 금속 스택 랙 여러 가지 단면 프로파일로 생산되며 그 중 선택은 구조적 성능뿐만 아니라 칼라 핏 일관성, 표면 손상 저항성 및 충격 후 수리 용이성에 영향을 미칩니다. 가장 일반적인 세 가지 포스트 프로파일은 원형 튜브, 사각 튜브 및 앵글 섹션이며 각각은 작동 환경에 따라 어느 정도 적합하게 만드는 고유한 특성을 가지고 있습니다.
| 게시물 프로필 | 구조적 효율성 | 칼라 핏 일관성 | 충격 손상 행동 | 일반적인 응용 |
| 원형 튜브 | 높음 - 모든 방향에서 동일한 강도 | 우수함 - 원형 소켓이 자동 중심화됨 | 전역 단면 손실 없이 국부적으로 찌그러짐 | 고강도, 고층 스태킹 |
| 사각 튜브 | 좋음 — 방향에 따라 다름 | 양호 — 모서리 정렬 필요 | 코너 손상으로 단면이 크게 감소 | 중형, 표준 창고용 |
| 앵글 섹션 | 보통 - 비틀림에 취약한 열린 부분 | 보통 - 정렬에 민감함 | 측면 충격 시 다리 변형이 흔함 | 경량, 취급 빈도가 낮음 |
원형 튜브 포스트는 종종 과소평가되는 구조적 이점을 가지고 있습니다. 극 관성 모멘트는 모든 측면 방향에서 동일합니다. 즉, 측면 하중이 전면, 측면 또는 대각선에서 오는지 여부에 관계없이 굽힘에 동일하게 저항합니다. 이는 잠재적인 팁 로딩 방향을 예측할 수 없는 스택 랙 응용 분야에서 특히 중요합니다. 어떤 각도에서든 쌓인 기둥을 밀어내는 지게차는 접근 방향에 관계없이 동일한 저항에 직면하게 됩니다. 이와 대조적으로 정사각형 튜브 포스트는 튜브 면과 정렬된 중심 축에 대한 굽힘 저항이 더 높지만 경사 지게차 충격 중에 가장 일반적으로 하중이 가해지는 방향인 대각선 축에 대한 저항은 더 낮습니다. 중장비용 창고 강철 스택 랙 분주한 지게차 환경에서 작동하는 원형 튜브 포스트는 유사하거나 낮은 벽 두께에도 불구하고 충격 생존성 측면에서 사각 튜브보다 지속적으로 성능이 뛰어납니다.
창고 스택 랙의 수평 하중 지지 플랫폼인 데크는 제품 안정성, 데크 구조 전체의 하중 분산, 다양한 제품 유형의 적재 및 하역 실용성에 직접적인 영향을 미치는 여러 구성으로 제작됩니다. 보관된 제품에 대해 잘못된 데크 구성을 선택하는 것은 제품 손상, 취급 어려움 및 보다 신중한 사양 프로세스를 통해 피할 수 있는 조기 데크 마모의 빈번한 원인입니다.

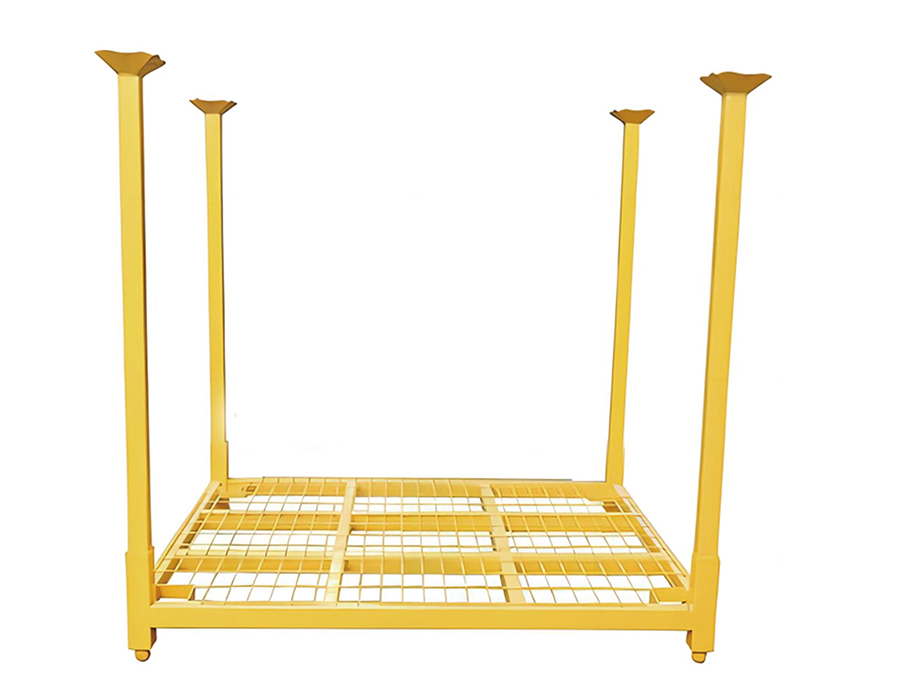

용접 와이어 메쉬 데크는 데크 표면을 통해 환기 및 가시성을 제공하므로 공기 흐름의 이점을 얻는 보관된 제품(결로가 발생하기 쉬운 자동차 부품, 쌓지 않고 검사해야 하는 식품 등급 용기, 랙을 열지 않고도 재고 확인을 위해 눈에 보여야 하는 구성 요소)에 적합합니다. 와이어 메쉬의 한계는 단위 면적당 하중 지지력이 동일한 재료 무게의 솔리드 플레이트보다 낮다는 점이며, 메쉬 개구부는 돌출된 패스너, 케이블 타이 또는 불규칙한 포장에 걸려 표면에 하중이 미끄러지거나 끌리는 동안 손상을 일으킬 수 있다는 것입니다. 메쉬 와이어 직경과 개구부 크기는 데크에 배치될 가능성이 있는 가장 작은 구성 요소 또는 포장 요소와 일치해야 합니다. 50mm × 50mm 메쉬 개구부는 자체 무게로 인해 메쉬를 부분적으로 관통할 수 있는 소형 박스 부품을 보관하는 랙에 비해 너무 큽니다.

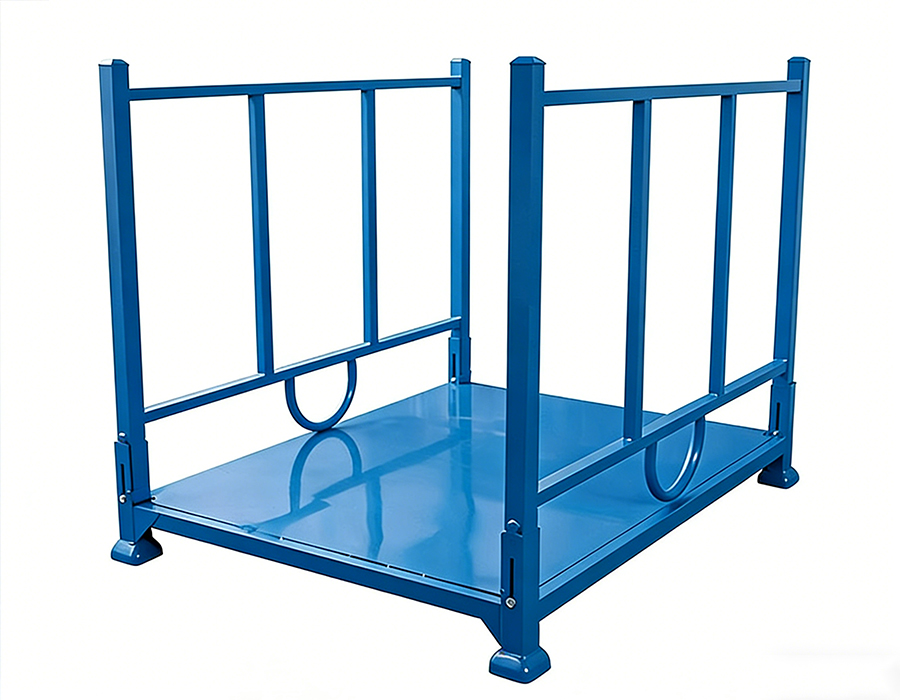

일반적으로 3~6mm 냉간 압연 또는 열간 압연 강철인 솔리드 플레이트 데크는 바닥이 불규칙한 제품의 집중 하중을 메쉬보다 더 효과적으로 분산시키는 연속 지지 표면을 제공합니다. 이는 원통형 용기, 성형 주조 또는 메쉬 그리드를 가로지르는 것이 아닌 하나 또는 두 개의 메쉬 와이어에만 놓이는 모든 제품과 같이 기본 설치 공간이 작은 제품을 보관하는 데 올바른 선택입니다. 실질적인 제한은 무게입니다. 5mm 두께의 1,200mm × 1,000mm 솔리드 플레이트 데크는 빈 랙 무게에 약 47kg을 추가하며, 자주 처리되고 위치가 변경되는 창고 강철 스택 랙에 빠르게 축적됩니다.
골판지 또는 골이 있는 강철 데크는 구조적 효율성 이점을 제공합니다. 프로파일 섹션은 동일한 재료 두께의 평판보다 훨씬 더 높은 굽힘 저항을 제공하므로 자중의 비례적인 증가 없이 데크 스팬 용량을 늘릴 수 있습니다. 표면 능선은 또한 바닥이 평평한 제품에 대해 어느 정도 측면 구속을 제공하여 취급 중 미끄러짐을 줄여줍니다. 한계는 세척입니다. 제품 잔류물, 윤활유 및 미립자 오염이 데크 플루트에 축적되어 완전히 제거하기 어렵기 때문에 골판지 데크는 표면 위생을 검증해야 하는 식품 접촉 또는 약학적으로 규제되는 보관 환경에 부적합합니다.
빈 창고 금속 스택 랙은 랙 활용도가 생산 또는 재고 주기에 따라 변동하는 시설에서 상당한 공간 관리 문제를 제시합니다. 전체 생산을 실행하려면 동시에 500개의 랙을 적극적으로 사용해야 할 수 있습니다. 실행 사이에 해당 랙은 다른 작업에 필요한 공간을 차지하지 않고 보관되어야 합니다. 중첩(여러 개의 빈 랙을 하나의 공간에 저장할 수 있는 컴팩트한 구성으로 랙을 축소하는 것)이 기본 솔루션이지만 중첩 비율과 중첩이 달성되는 메커니즘은 랙 설계마다 크게 다르며 저장 공간 계산을 훨씬 뛰어 넘는 방식으로 운영 효율성에 영향을 미칩니다.
중첩 비율은 로드된 랙 하나의 수직 공간을 차지하는 축소된 빈 랙 수를 나타냅니다. 4:1 중첩 비율은 로드된 하나의 랙 높이에 4개의 빈 랙 스택을 의미하며, 빈 스토리지 공간 요구 사항을 활성 스토리지 공간의 25%로 줄입니다. 높은 중첩 비율을 달성하려면 접을 때 데크 표면 위의 랙 코너 포스트 높이가 최소화되어야 합니다. 실제로 이는 중첩 중에 포스트가 접히거나 분리되거나 데크 수준 아래로 떨어져야 함을 의미합니다. 접이식 포스트 디자인은 가장 높은 중첩 비율(종종 5:1 또는 6:1)을 달성하지만 거친 취급 환경에서 손상되기 쉬운 힌지 지점에 기계적 복잡성이 발생하고 포스트 걸쇠가 완전히 맞물렸는지 확인하기 위해 매번 사용하기 전에 검사가 필요합니다.
테이퍼형 포스트 형상을 갖춘 고정 포스트 랙(각 포스트의 상단 부분의 직경이 하단 부분보다 약간 작으므로 상단 빈 랙의 포스트가 로드된 작업 중보다 하단 랙의 칼라 소켓 내부로 더 많이 미끄러질 수 있음)은 기계적 접이식 구성 요소 없이 3:1 ~ 4:1의 중첩 비율을 달성합니다. 이러한 설계 단순성은 유지 관리 요구 사항을 줄이고 적재 중 후 붕괴를 초래하는 걸쇠가 풀린 접힘의 실패 모드를 제거합니다. 절충점은 접는 디자인보다 중첩 비율이 낮고 쌓는 동안 주의 깊은 수직 정렬이 필요한 중첩 작업으로, 대용량 빈 랙 통합 작업에서 중첩 프로세스가 느려진다는 것입니다.
Huijian의 창고 금속 스택 랙 제품군은 각 적재 등급에 대한 네스팅 비율을 최적화하기 위해 사내 R&D 센터를 통해 개발된 포스트 형상 및 칼라 치수를 사용하여 여러 네스팅 구성에 걸쳐 설계되었습니다. 이를 통해 빈 랙 스토리지는 부하가 걸린 스태킹 조건에서 포스트 칼라 연결의 구조적 신뢰성을 희생하지 않고 가능한 최소 바닥 공간을 소비하도록 보장합니다.
야외 무대 공간, 해변 물류 시설, 식품 가공 환경 또는 화학 창고에 사용되는 창고 강철 스택 랙은 표준 분말 코팅만으로는 다년간의 사용 수명 동안 안정적으로 해결할 수 없는 부식 문제에 직면해 있습니다. 조기 재코팅이나 교체 없이 필요한 서비스 기간 동안 구조적 무결성과 외관을 유지할 스택 랙을 지정하려면 사용 가능한 표면 처리의 계층 구조와 선택을 결정하는 조건을 이해하는 것이 필수적입니다.
표면 처리의 부식 방지 성능은 일반적으로 ISO 9227에 따른 염수 분무 테스트 시간을 사용하여 비교됩니다. 이는 테스트 기간 내에 비교할 수 있도록 부식 환경을 가속화합니다. 스택 랙 처리에 대한 일반적인 성능 벤치마크는 다음과 같습니다.
실내 보관과 실외 스테이징 사이를 전환하는 스택 랙(자동차 및 건축 자재 공급망의 일반적인 작동 패턴)의 경우 이중층 에폭시 폴리에스테르 시스템이 가장 실용적인 사양을 나타냅니다. 즉, 표준 분말 코팅보다 내식성이 훨씬 더 뛰어나고 비용 프리미엄은 25~35%이며 국부적인 손상이 발생할 경우 호환되는 현장 적용 코팅으로 완전히 수리할 수 있습니다.
창고 스택 랙의 정격 용량은 하중이 데크 표면 전체에 균일하게 분포되고 하중의 무게 중심이 랙의 기하학적 중심에 위치한다는 가정하에 계산됩니다. 실제로는 두 가지 가정이 일상적으로 위반됩니다. 그리고 스택형 랙 구성에서 불균일한 하중으로 인한 구조적 결과는 단일 플로어 스탠딩 랙에서 동일한 하중 편심에 대한 것보다 더 심각합니다. 왜냐하면 편심률이 적층형 컬럼 높이를 통해 증폭되기 때문입니다.
배치하는 동안 데크의 한쪽으로 굴러가는 강철 코일이나 원통형 구성요소가 로드된 랙을 생각해 보십시오. 데크가 약간 고르지 않거나 제품을 비스듬히 내려놓을 때는 드문 일이 아닙니다. 데크 중앙선에서 1,000kg 하중의 200mm 오프셋은 데크 수준에서 200kg·m의 팁핑 모멘트를 생성합니다. 단일 계층 구성에서 이 순간은 베이스의 칼라 연결과 지게차 포켓 형상에 의해 저항됩니다. 3단 스택에서는 최상위 계층의 동일한 200mm 편심으로 인해 베이스에 3배 더 큰 누적 측면 힘이 생성되며, 랙 기둥의 안정화 베이스 너비(가장 바깥쪽 칼라 결합 지점 사이의 거리)는 비례적으로 증가하지 않았을 수 있습니다. 실제 결과는 단일 계층 사용에서 시각적으로 허용 가능하고 구조적으로 안전한 적재 방식이 다층 적층에서 진정한 불안정 위험을 초래할 수 있다는 것입니다.
높은 계층 구성에서 창고 강철 스택 랙을 운영하는 시설은 작업자가 높이에서 중심을 벗어난 적재의 안정성 영향을 직관적으로 이해하도록 의존하는 대신 중심 규율을 다루는 명시적인 적재 프로토콜을 구현해야 합니다. 실제 프로토콜 요소에는 데크 표면의 페인트 또는 용접된 중심선 마커, 데크 가장자리의 최대 허용 오버행 마커, "중앙에서 로드"하라는 일반적인 지침이 아닌 밀리미터로 표시되는 명확한 최대 편심 제한이 포함됩니다. 이 용어는 여러 운영자에 의해 다르게 해석됩니다.
창고 금속 스택 랙의 베이스 프레임에 있는 지게차 입구 포켓은 랙 시스템과 시설의 모든 자재 취급 장비 사이의 인터페이스 지점입니다. 그러나 이들의 디자인은 자체 기능 요구 사항을 갖춘 엔지니어링 구성 요소라기보다는 나중에 차원적으로 고려되는 경우가 많습니다. 포켓 너비, 깊이, 입구 형상 및 포켓 튜브와 베이스 프레임 사이의 구조적 연결은 모두 처리 사이클 시간, 랙 손상률 및 혼합된 지게차 전체에서 포크 결합의 일관성에 측정 가능한 영향을 미칩니다.
포크 포켓 입구 폭은 일반적으로 160mm 또는 185mm로 지정되며, 이는 카운터밸런스 및 리치 트럭 전체에서 사용되는 가장 일반적인 두 가지 표준 포크 폭에 해당합니다. 160mm의 포켓 너비는 측면당 5mm 여유 공간이 있는 150mm 표준 포크를 수용합니다. 정렬된 입구에는 적합하지만 측면 포크 위치 오류나 동일한 공칭 사양의 포크 쌍 사이의 약간의 너비 변화에 대한 허용 오차는 제공되지 않습니다. 포켓 너비를 185mm로 늘리면 측면당 12.5mm의 여유 공간이 추가되어 포크 진입에 필요한 정밀도가 의미있게 줄어들고 혼합 지게차가 있는 시설에서 잘못 정렬된 진입으로 인한 포켓 립 충격 빈도가 50~70% 줄어듭니다. 더 넓은 포켓으로 인한 구조적 불이익은 무시할 수 있습니다. 랙 손상 감소로 인한 운영상의 이점은 상당합니다.
포켓 입구 모따기 형상(포켓 입구가 절단되거나 형성되는 각도)은 입구 중 포크 팁이 포켓과 접촉하는 방식에 영향을 미칩니다. 모따기가 없는 정사각형 컷 포켓 개구부는 잘못 정렬된 포크의 충격력을 포켓 립 모서리의 단일 지점에 집중시켜 포켓 튜브 벽의 점진적인 변형과 찢어짐을 유발합니다. 포켓 입구 외부 표면의 30-45도 모따기는 충격력을 더 긴 접촉 선에 분산시키고 포크 팁을 튜브 벽이 아닌 포켓 안으로 편향시킵니다. 이 간단한 제조 세부 사항은 재료 비용의 증가 없이 바쁜 지게차 환경에서 사용 빈도가 높은 포켓의 서비스 수명을 2~3배 연장합니다. 제작 중 포켓 입구에서 2차 성형 또는 절단 작업만 필요합니다.
당사의 창고 강철 스택 랙은 58,000제곱미터 규모의 Guangde 시설에서 6개의 전용 생산 라인에서 제조됩니다. 여기서 포켓 입구 형상은 업그레이드 옵션이 아닌 생산 기본값으로 전체 모따기 프로파일로 표준화되어 있습니다. 왜냐하면 이 세부 사항으로 인한 현장 손상률의 장기적인 감소가 규모에 따른 추가 제조 단계를 정당화하는 것 이상이기 때문입니다.
산업적으로 활발하게 사용되는 창고 스택 랙은 서비스 수명 동안 충격 처리, 과부하 이벤트 및 환경 노출을 통해 손상이 누적되는 감가상각 자산입니다. 정의된 위치에서 손상을 볼 수 있는 고정 랙 시스템과 달리 스택 랙은 시설, 고객 및 생산 영역 사이를 이동하며 체계적인 관리 접근 방식 없이는 상태 추적을 어렵게 만드는 방식으로 전체 차량에 손상 이벤트를 분산시킵니다. 공식적인 추적 및 검사 프로토콜이 없는 50개 이상의 랙으로 구성된 시설 운영 시설에서는 처리 사고 또는 감사로 인해 물리적 검토가 강제되는 경우에만 표준보다 낮은 상태에서 해당 시설의 상당 부분을 일상적으로 발견합니다.
효과적인 스택 랙 관리 시스템은 개별 랙 식별, 주기적인 상태 검사 및 폐기 결정 기준이라는 세 가지 운영 요구 사항을 해결합니다. 개별 식별을 위해서는 각 랙에 고유한 식별자(스탬프가 찍힌 금속 태그, 기본 프레임에 레이저로 표시된 코드 또는 내장형 RFID 칩)가 있어야 합니다. 이 칩은 실제 랙을 추적 시스템의 유지 관리 기록에 연결합니다. 바코드 라벨은 산업용 랙 환경에서 내구성이 가장 낮은 옵션입니다. 반복적인 청소, 포크 접촉, 실외 UV 노출로 인해 12~24개월 내에 박리됩니다. 강철 구조물 자체에 스탬프 또는 레이저로 표시된 식별자는 영구적이며 다년간 서비스를 제공할 모든 랙에 표준으로 지정되어야 합니다.
창고 금속 스택 랙에 대한 검사 기준은 각 랙 유형 및 운영 환경과 관련된 특정 손상 모드에 맞게 조정되어야 하지만 기본 검사 프로토콜은 정의된 간격으로 다음 조건을 다루어야 합니다.
퇴직 기준은 주관적인 상태 설명이 아닌 구체적으로 측정 가능한 임계값으로 표현되어야 합니다. "심각한 손상 시 폐기"라고 명시한 랙 폐기 정책은 검사관 간에 일관되지 않은 결정을 내립니다. "포스트 보우가 500mm당 5mm를 초과하는 경우, 칼라 소켓이 최소 40mm의 포스트 결합을 달성할 수 없는 경우 또는 용접 균열 길이가 10mm를 초과하는 경우 사용 중지"라고 기술된 것은 기본 교육을 받은 직원이 대규모 차량 전체에 균일하게 적용할 수 있는 일관되고 감사 가능한 결정을 생성합니다.
