안후이성 광더에 위치한 Anhui Huijian Intelligent Equipment Co., Ltd.는 창고 선반 업계 최고의 전문가입니다. 우리는 기업이 표준화되고 지능적인 창고 관리를 달성할 수 있도록 고품질 작업장 자재 랙과 회전율 바구니를 제공하는 데 최선을 다하고 있습니다.

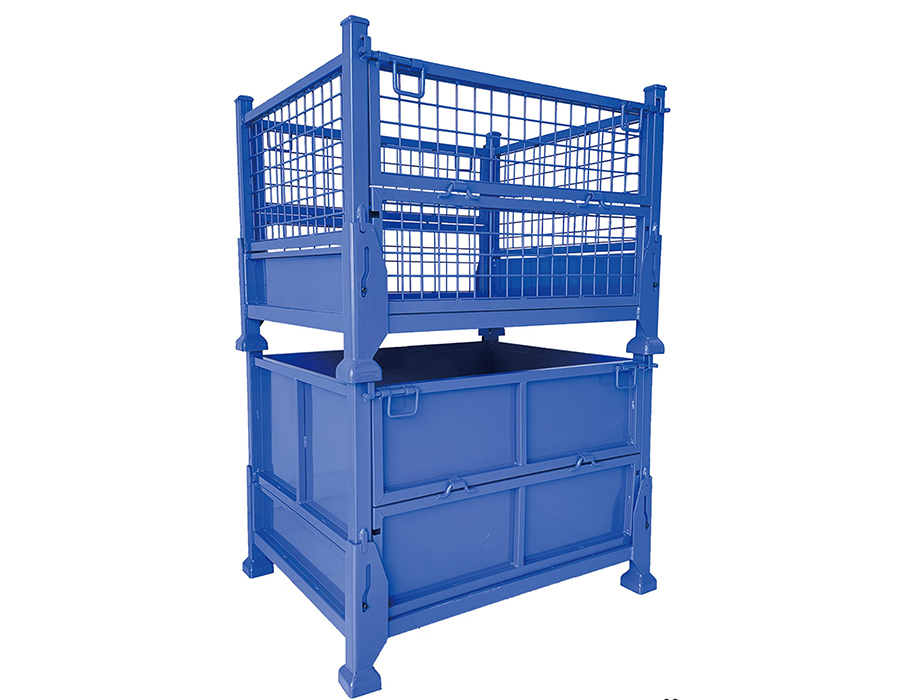

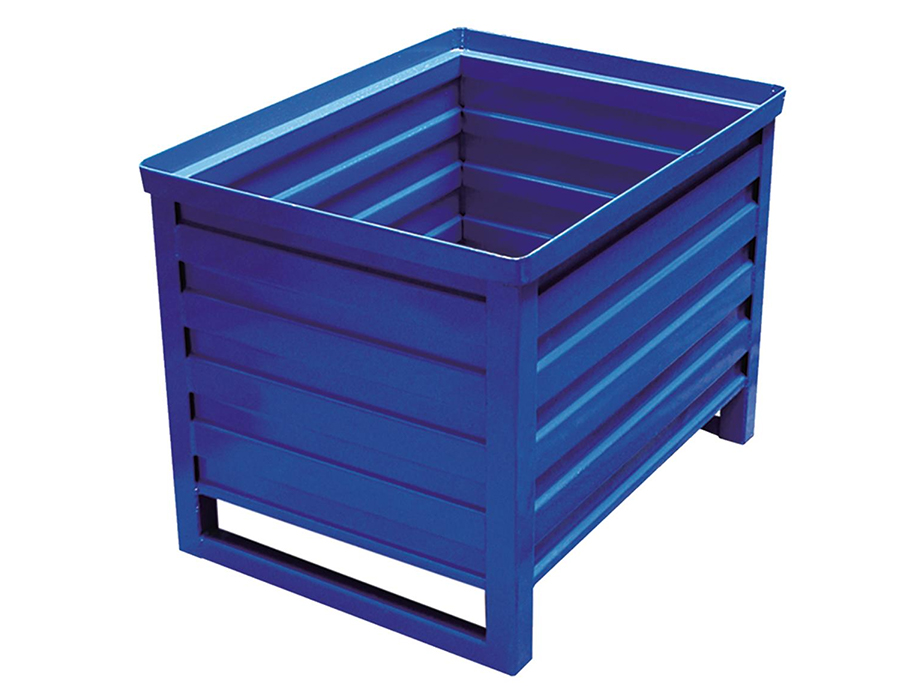

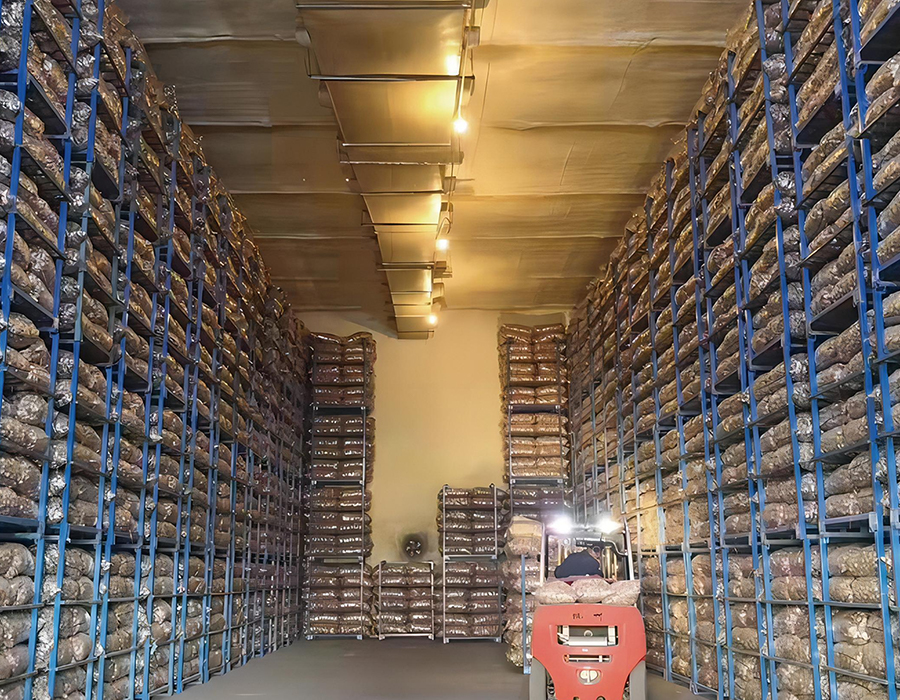

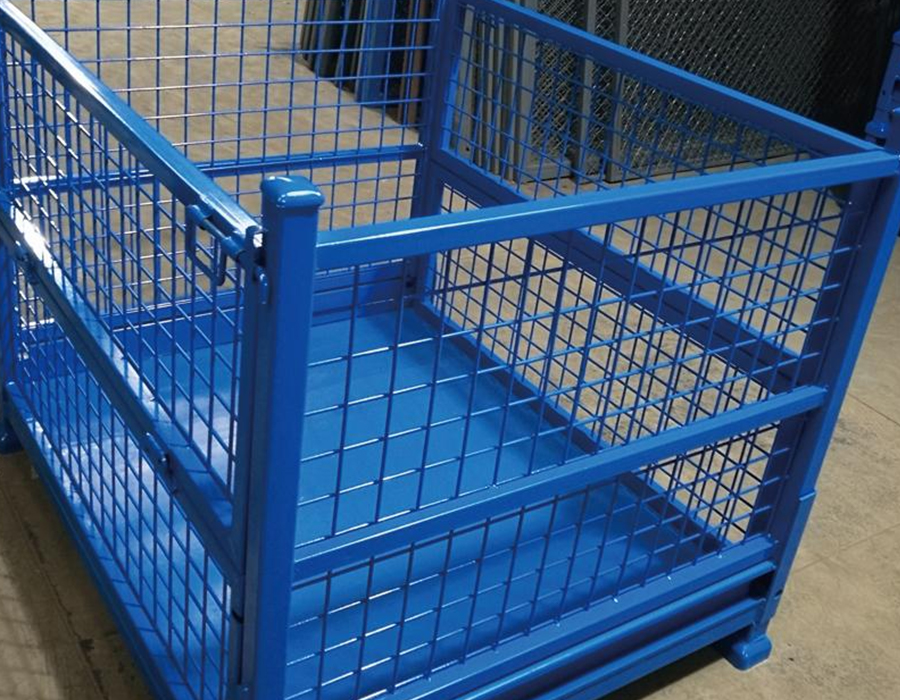

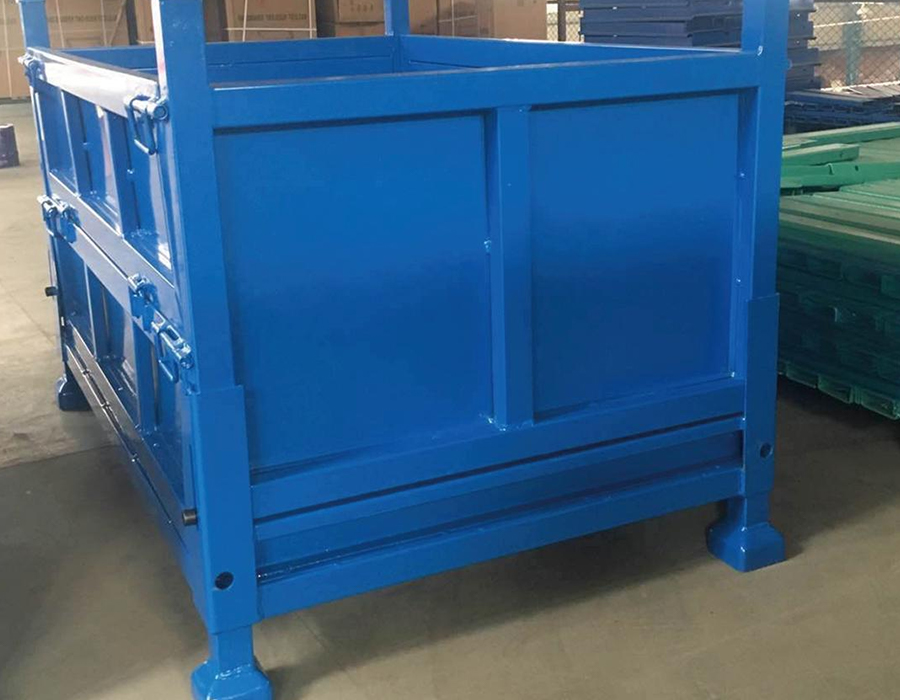

당사의 다양한 제품 범위에는 다양한 산업 물류 및 회전율 요구에 맞게 설계된 냉장 보관 스태킹 랙, 접이식 랙, 튜브 내 스태킹 랙 및 역 그리드 랙이 포함됩니다. 완벽하게 조립된 구조를 특징으로 하는 당사의 랙은 뛰어난 내하중 용량과 내식성을 제공하며 레이어 높이를 조정하여 보관 유연성을 극대화합니다. 특히, 접을 수 있고 쌓을 수 있는 디자인은 적재 시 고밀도 보관이 가능하고 비어 있을 때 공간 점유를 최소화하여 작업장 바닥 공간을 효과적으로 최적화합니다. 또한 당사의 작업장 회전율 바스켓(메시 및 플레이트 스타일로 사용 가능)은 지게차 작업과 호환되어 생산 라인의 자재 흐름을 크게 가속화합니다.
43,000평방미터의 생산 시설과 6개의 고급 생산 라인을 갖춘 Huijian Intelligent는 연간 180,000세트의 생산 능력을 유지합니다. 우리는 ISO9001:2015 품질 관리 시스템을 엄격히 준수하여 내구성과 안정성을 보장하기 위해 원자재 검사부터 최종 출력까지 엄격한 관리를 보장합니다. 초기 계획 및 맞춤형 설계부터 전문적인 설치 및 사후 유지 관리까지 귀하의 비즈니스를 지원하는 포괄적인 원스톱 기술 서비스를 제공합니다.
교대 근무가 끝난 창고를 상상해 보십시오. 입고 구역에 대기 중인 완제품 팔레트, 중앙 통로에 놓인 원자재, 몇 시간 전에 치워두어야 했던 제품 주위를 엮는 지게차 운전...
자세히 알아보기지게차가 전체 팔레트를 랙 빔에 떨어뜨리면 구조물은 정적 중량보다 더 많은 하중을 받게 됩니다. 포크 타인이 빔에 부딪힐 수 있고, 하중이 이동할 수 있으며, 반복적인 ...
자세히 알아보기Anhui Huijian Intelligent Equipment Co., Ltd.는 최근 안후이성 광더(Guangde)에 있는 생산 시설에 대한 포괄적인 현장 검사를 위해 독...
자세히 알아보기금형 랙이 핵심 작업 흐름 도구인 이유 사출 성형, 다이캐스팅, 스탬핑, 고무 성형 등 금형에 의존하는 생산 환경에서는 금형실이 병목 현상을 일으킬 수 있습니...
자세히 알아보기경량 볼트리스 선반이란 무엇입니까? 경량 볼트리스 선반 너트, 볼트 또는 나사를 조립할 필요 없이 더 작고 가벼운 품목을 보관하도록 설계된 일종의 보관 랙입니...
자세히 알아보기산업 작업장 자재 보관 랙 창고 랙킹과는 근본적으로 다른 운영 역할을 합니다. 즉, 생산 라인 내부 또는 바로 옆에 위치합니다. 즉, 액세스 빈도, 검색 속도 및 인체 공학적 도달 범위는 스토리지 효율성보다는 출력 처리량에 직접적인 영향을 미칩니다. 랙이 지원해야 하는 자재 흐름 패턴을 모델링하지 않고 로드 용량과 설치 공간만을 기준으로 랙 유형을 선택하면 기술적으로 자재를 보관하지만 취급 마찰이 발생하여 생산 주기가 느려지고 작업자의 피로가 증가하는 저장 구성이 발생합니다.
중요한 차이점은 정적 저장소와 동적 흐름 사이에 있습니다. 고주파 회수가 가능한 재료(패스너, 소모품, 즉시 사용을 위해 준비된 하위 조립품)에는 인접한 항목을 재배치하지 않고 단일 동작 회수용으로 구성된 랙이 필요합니다. 중력 공급식 플로우 랙, 경사형 용기 시스템 및 개방형 캔틸레버 랙은 모두 다양한 메커니즘을 통해 이 요구 사항을 해결합니다. 플로우 랙은 경사 롤러를 사용하여 각 피킹 후 자동으로 재고를 앞으로 전진시킵니다. 경사형 쓰레기통 시스템은 작은 부품을 전면에서 볼 수 있고 접근할 수 있도록 유지하는 고정 각도 선반을 사용합니다. 캔틸레버 랙을 사용하면 기둥 장애물 주위로 이동할 필요 없이 긴 바 스톡, 돌출부 또는 파이프에 방해받지 않고 측면으로 접근할 수 있습니다. 인출 빈도는 낮지만 개별 중량이 높은 자재(원시 주조물, 무거운 툴링, 벌크 코일 스톡)는 자재 취급 장비 근처에 배치된 평면 데크 또는 서랍형 랙에 의해 더 잘 처리됩니다. 여기서 지게차 또는 크레인 접근이 인체공학적 접근 고려 사항보다 우선시됩니다.
작업장 레이아웃은 랙 액세스가 단면인지 양면인지도 결정합니다. 저장 랙의 양쪽에 운전자 스테이션이 있는 생산 라인에서 랙의 양쪽 면이 열려 있는 양면 접근 방식은 각 스테이션에서 접근할 수 있는 픽 위치의 수를 극적으로 증가시킵니다. 벽에 등을 대고 배치된 단면 랙은 바닥 깊이를 복구하지만 접근 흐름을 한 방향으로 제한하므로 여러 작업자가 인접한 자재에 동시에 접근해야 하는 경우 병목 현상이 발생합니다. 랙 사양이 완료되기 전에 액세스 방향 요구 사항을 식별하면 양면 액세스가 운영상 필수적인 위치에 단면 랙을 설치하는 일반적인 결과를 방지할 수 있습니다.
스탬핑 프레스, CNC 머시닝 센터, 단조 장비 또는 고속 조립 자동화를 갖춘 산업 작업장은 건물 구조를 통해 작업장 바닥에 고정되거나 놓여 있는 모든 보관 랙으로 전달되는 지속적이고 주기적인 진동을 생성합니다. 이 진동 하중은 정적 테스트 조건에서 파생된 표준 랙 하중 등급에는 전혀 없지만 생산 기계 근처에 설치된 랙의 모든 작동 시간에 존재하며 순전히 정적 서비스 조건에서 구조적으로 건전한 용접 연결부 및 패스너 조인트에 피로 손상을 축적합니다.
진동으로 인한 랙 손상 메커니즘은 두 위치, 즉 선반 브래킷과 직립 기둥 사이의 용접 조인트와 랙 베이스의 앵커 볼트 연결부에 집중됩니다. 표준 작업장 자재 보관 랙의 용접 조인트는 정적 전단 및 인장 하중을 위해 설계되었습니다. 진동으로 인한 반복 하중은 용접 발가락 부분에 피로 균열을 일으키는 교번 응력(응력 집중이 가장 높은 용접 비드 가장자리의 기하학적 불연속성)을 적용합니다. 반복적인 하중을 받는 용접 토우에서 피로 균열이 시작하려면 재료 항복 강도보다 훨씬 낮은 응력 진폭이 필요합니다. 즉, 정적 하중에서 구조적으로 적절해 보이는 연결은 단일 하중 적용에서 눈에 띄는 변형을 일으키지 않는 응력 수준에서 수천 번의 진동 주기 후에 균열이 발생할 수 있습니다.
진동이 심한 작업장 환경에 설치된 랙에 대한 실질적인 대책은 격리와 강화라는 두 가지 범주로 나뉩니다. 진동 방지 절연 패드(랙 베이스 피트 아래에 배치된 고밀도 고무 또는 탄성 복합 마운트)는 패드 강성과 주요 진동 주파수에 따라 바닥에서 랙 구조로 전달되는 진동 진폭을 40~70% 감쇠합니다. 보강 조치에는 브래킷-기둥 연결부에서 필릿 용접 대신 완전 관통 용접 지정, 응력이 큰 접합 위치에 거셋 플레이트 추가, 진동 시 점진적으로 느슨해지는 모든 볼트 연결부에서 잠금 와셔 또는 스레드 잠금 화합물 사용 등이 포함됩니다. 진동이 심한 환경의 랙에 대한 검사 간격은 고정 창고 설치에 적용되는 표준 간격의 절반으로 설정해야 하며 용접 발가락 상태 및 앵커 볼트 토크 유지에 특히 주의해야 합니다.
산업용 작업장 자재 보관 랙과 작업자의 작업 위치 사이의 공간적 관계는 보관 계획 문제만큼이나 인적 요소 엔지니어링 문제입니다. 작업자의 편안한 도달 범위(과도한 몸통 굽힘, 어깨 높이 또는 측면 스테핑 없이 도달할 수 있는 3차원 영역) 외부에 배치된 자재는 생산 교대 중에 근골격 긴장에 누적적으로 기여하는 자세 조정이 필요합니다. 작업자가 교대당 수십 또는 수백 번 랙 저장소에 액세스하는 반복 횟수가 많은 조립 작업에서 랙 배치의 인체공학적 품질은 작업자의 건강 결과와 지속적인 생산 속도 모두에 측정 가능한 영향을 미칩니다.
작업장 랙 위치 지정과 관련된 인체공학적 도달 영역은 작업자의 서 있는 위치와 일반적인 작업 높이를 기준으로 정의됩니다. 평균 키의 상임 운영자의 경우:
작업장 자재 보관 랙은 이러한 구역을 참조하지 않고 설치 공간당 보관 용량을 최대화하는 높이에 설치되는 경우가 많습니다. 즉, 수직 공간을 복구하기 위해 자재를 2,000mm 또는 2,200mm 높이까지 쌓습니다. 이는 자주 액세스하지 않는 아카이브 또는 버퍼 재고에 적합하지만 교대당 여러 번 액세스하는 자료에는 비생산적인 설계 선택입니다. 활성 선택 랙 높이를 1,600mm로 제한하고 설치 공간당 감소된 저장 밀도를 수용하는 것은 높은 반복 액세스가 운영 요구 사항인 경우 합법적인 인체공학적 엔지니어링 절충안입니다.
캔틸레버 랙킹은 긴 바 스톡, 돌출부, 파이프, 판금, 목재 및 길이가 표준 베이 앤 빔 랙킹과 호환되지 않는 기타 재료를 보관하는 데 적합한 구조 솔루션입니다. 캔틸레버 보관의 메커니즘(보관 구역의 전체 길이를 가로막는 대들보 없이 중앙 수직 기둥에서 수평 암이 돌출됨)은 적재 및 회수 중에 긴 자재를 수직 장애물을 통과해야 할 때 발생하는 취급 제약을 제거합니다. 그러나 하중을 받는 캔틸레버 암의 구조적 동작은 표준 선반 및 빔 배열보다 더 복잡하며 암 길이, 암 용량 또는 기둥 섹션을 잘못 지정하면 기존 래킹의 동등한 오류보다 더 쉽게 편향, 기둥 전복 또는 베이스 연결 실패가 발생합니다.
캔틸레버 랙 암의 주요 구조적 작용은 전단이나 압축이 아닌 굽힘입니다. 팁에 하중이 가해진 캔틸레버 암은 암 하중과 팔 길이의 곱과 동일한 팔-기둥 연결에서 굽힘 모멘트를 생성합니다. 즉, 팔 길이를 두 배로 늘리는 것은 동일한 하중에 필요한 연결 강도를 두 배로 늘리는 것이 아니라 네 배로 늘리는 것을 의미합니다. 따라서 무거운 자재를 운반하는 긴 암은 기둥 연결부에 매우 큰 모멘트를 가하며, 이는 암 브래킷 용접부와 기둥 섹션에 의해 동시에 저항되어야 합니다. 견고한 작업장 캔틸레버 랙의 기둥 섹션은 일반적으로 암 하중 평면의 강한 축 방향이 지정된 I-섹션 또는 C-채널을 사용합니다. 방향이 잘못되면 동일한 기둥 섹션이 강한 축 굽힘 저항의 1/4에 불과할 수 있습니다.
캔틸레버 랙의 기둥 베이스 설계는 랙의 평면 공간에 비해 고유하게 큰 전복 모멘트를 고려해야 합니다. 기둥이 주로 압축 하중을 받는 베이 랙킹과 달리 캔틸레버 기둥은 하중이 걸린 암에서 전달되는 모멘트로 인해 베이스에서 상당한 굽힘을 경험합니다. 이 베이스 모멘트는 암이 무겁고 길 때 압축 기둥 하중의 크기를 초과할 수 있는 인장측 베이스 앵커에 상승력을 생성합니다. 캔틸레버 랙용 베이스 플레이트는 단순히 압축 공간 부하뿐만 아니라 이러한 상승력을 견딜 수 있도록 크기를 지정하고 고정해야 합니다. 이는 캔틸레버 적용 분야에 표준 랙 베이스 앵커 세부 사항을 적용하는 일반 사양에서 일반적으로 누락되는 구별입니다.
린 제조 풀 시스템(칸반, 2통 보충, 최소-최대 재고 관리)은 표준 카탈로그 구성이 수정 없이는 거의 충족되지 않는 작업장 자재 보관 랙에 특정한 물리적 요구 사항을 부과합니다. 풀 시스템의 핵심 요구 사항은 스토리지 랙이 활성 계산이나 시스템 쿼리 없이 재고 상태를 표시하고 실행 가능하게 만드는 것입니다. 랙을 보는 운영자는 재고가 적절한지, 재주문 수준에 접근하는지 또는 고갈되었는지 즉시 확인할 수 있어야 하며, 생산 작업을 중단하지 않고 물리적 신호(카드, 빈 상자 또는 시각적 마커)를 통해 보충을 트리거할 수 있어야 합니다.
새로운 재고가 후면에서 로드되고 전면에서 선택되는 경사형 롤러 또는 휠 트랙 시스템인 플로쓰루 랙은 2단 및 FIFO 칸반 시스템을 위한 가장 효과적인 물리적 인프라입니다. 전면 위치 상자가 비워지면 보충을 위해 제거되고 후면 상자는 활성 픽업 위치가 되도록 앞으로 굴러갑니다. 랙은 운영자의 규율이나 라벨링 없이 물리적으로 FIFO 회전을 시행합니다. 즉, 적재된 순서에 따라 재고가 한 면에서 들어가고 다른 면에서 나옵니다. 이 자동 순서 지정은 보관 수명, 경화 시간 또는 배치 추적성 요구 사항이 있는 재료(접착제, 윤활제, 코팅 및 소모품)를 저장하는 작업장 환경에서 특히 유용합니다. 여기서 가장 오래된 재고를 먼저 사용하는 것이 단순한 재고 선호 사항이 아니라 품질 보증 요구 사항입니다.
중력 흐름을 통해 관리할 수 없는 더 무거운 작업장 자재의 경우, 각 위치의 전면에 시각적 구분선과 칸반 카드 홀더가 장착된 동일한 용량의 병렬 랙 위치를 사용하여 2개의 상자 보충이 구현됩니다. 활성 위치가 고갈되면 칸반 카드는 물리적으로 제거되어 공급 지점(주 창고 또는 외부 공급업체)으로 전송되며 운영자는 두 번째 위치로 이동합니다. 랙 설계 요구 사항은 두 위치 모두 작업자의 작업 측면에서 동일하게 접근할 수 있어야 하고, 위치 사이의 구분선이 이동식 라벨이 아닌 명확하게 보이고 영구적이며, 칸반 카드 홀더가 랙 표면에 접근하지 않고도 통로에서 전체 카드가 보이도록 배치된다는 것입니다. 당사의 산업 작업장 자재 보관 랙은 표준 구성 옵션으로 통합 칸반 카드 홀더 및 색상 영역 마커와 함께 사용할 수 있으며, 이는 중국 동부 고객 기반의 자동차 및 전자 제품 생산 고객의 린 제조 요구 사항에 대응하여 개발되었습니다.
작업장 바닥은 창고 보관 영역보다 더 역동적으로 활동합니다. 지게차, AGV(자동 가이드 차량), 오버헤드 크레인 및 수동 추진 카트는 모두 보관 랙 가까이에서 작동하며, 바닥 진동, 우발적 충격, 빠른 차량 이동으로 인한 기압파의 결합 효과로 인해 고정된 창고 환경에서는 없거나 최소한인 독립형 랙에 불안정한 힘이 발생합니다. 따라서 산업용 작업장 자재 보관 랙에 대한 기울어짐 방지 보호는 표준 창고 랙 고정 사양이 고려하는 것보다 더 넓은 범위의 불안정한 하중 사례를 해결해야 합니다.
가장 신뢰할 수 있는 전복 방지 조치는 올바르게 지정된 앵커 볼트를 통해 바닥을 직접 고정하는 것입니다. 이는 랙 자중 및 바닥 마찰에 의존하는 대신 확실한 기계적 구속을 제공하여 전복 위험을 제거합니다. 그러나 작업장 바닥 조건은 직접 고정을 복잡하게 만드는 경우가 많습니다. 콘크리트 슬래브에는 앵커 배치를 제한하는 내장형 서비스 도관, 가열 요소 또는 보강 패턴이 포함될 수 있습니다. 에폭시 코팅 또는 화학적으로 처리된 바닥에서는 드릴링이 금지될 수 있습니다. 랙 위치를 자주 변경해야 하는 작업장 레이아웃으로 인해 영구 앵커가 운영상 비현실적입니다. 직접 고정이 불가능할 경우 동등한 안정성을 달성하기 위해 대체 전략을 결합해야 합니다.
산업용 작업장 자재 보관 랙 인화성 용제, 압축 가스, 반응성 화학 물질, 표면 처리 공정에 사용되는 통제 물질, 화재 규정 또는 운송 규정에 따라 정의된 분리 요구 사항이 있는 물질 등 규제 통제 대상 물질을 일상적으로 보관합니다. 이러한 자재를 포함하는 구역에 있는 작업장 자재 보관 랙의 물리적 구성은 일반 보관 관행이 아닌 각 보관 자재의 특정 위험 분류에 따라 결정되는 부하 및 접근 요구 사항뿐만 아니라 공간적 분리 거리, 봉쇄 규정 및 환기 요구 사항도 충족해야 합니다.
작업장 랙의 가연성 액체 보관소는 가장 일반적인 규정 준수 문제를 제시합니다. 많은 시설에서는 소량의 가연성 세척 용제, 윤활제 또는 접착제를 생산 장비에 인접한 표준 개방형 작업장 랙에 보관하여 일반 소모품으로 취급합니다. 이러한 관행은 발화원으로부터 인화성 액체를 분리하는 것, 묶음 트레이나 전용 보관 캐비닛을 통한 유출 억제, 개방형 생산 구역에 보관할 수 있는 인화성 물질의 양적 제한을 요구하는 화재 규정을 준수하지 않는 경우가 많습니다. 규정을 준수하는 가연성 액체 저장을 위한 랙 구성에는 2차 격납 용량(각 선반 아래에 묶음 강철 트레이가 있어야 하며 해당 선반에 있는 가장 큰 컨테이너의 최소 110%에 해당하는 보유 용량 포함)이 포함되어야 하며 해당 화재 표준에 지정된 열원, 전기 패널 및 발화 발생 장비로부터 최소 분리 거리에 배치되어야 합니다.
작업장 랙에 압축 가스 실린더를 보관하려면 단순히 앞쪽에 밧줄을 묶은 채 선반에 실린더를 배치하는 것이 아니라 전용 실린더 구속 시스템이 필요합니다. 수직으로 보관된 실린더는 실린더 높이의 2/3 지점에서 체인, 스트랩 또는 막대로 개별적으로 고정되어야 하며, 실린더가 떨어지는 측면 전복력을 견딜 수 있는 랙의 고정 구조 부재에 고정되어야 합니다. 수평으로 보관된 실린더에는 롤링을 방지하고 검사를 위해 접근 가능한 밸브 보호 캡을 유지하는 크래들 지지대가 필요합니다. 동일한 랙에 산화제와 가연성 물질을 혼합하여 보관하는 것은 별도의 선반 위치에서도 마찬가지입니다. 대부분의 화재 및 안전 규정에 따라 금지되며 3미터 거리 또는 30분 방화 칸막이로 물리적으로 분리해야 합니다.
품질 관리 시스템(ISO 9001, IATF 16949, AS9100 및 유사한 표준)이 적용되는 제조 프로세스에는 작업장 자재 보관 랙의 물리적 설계 및 레이아웃으로 직접 확장되는 자재 추적성 요구 사항이 적용됩니다. 보관 시스템은 운영자가 각 자재 회수 시 컴퓨터 시스템에 문의할 필요 없이 감사를 통해 확인할 수 있는 방식으로 명확한 자재 식별, 로트 또는 배치 분리, 검역 분리, 선입선출 순환을 지원해야 합니다. 이러한 요구 사항을 물리적으로 적용하지 않는 랙 구성은 작업자가 라벨링 및 배치 규정을 준수하는지 여부에 달려 있습니다. 즉, 생산 압력 하에서 지속적으로 추적성 오류가 발생하는 신뢰성 모드입니다.
일괄 분리는 랙 설계에 있어 물리적으로 가장 까다로운 추적성 요구 사항입니다. 로트 번호, 열 코드 또는 인증 날짜가 서로 다른 동일한 자재의 두 배치를 동시에 보관해야 하는 경우 랙은 라벨로만 구분된 동일한 선반의 인접한 위치가 아닌 물리적으로 구별되는 보관 위치를 제공해야 하며 회수 중에 부주의한 혼합을 방지해야 합니다. 통합 라벨 홀더가 있는 눈에 보이는 물리적 칸막이로 분리된 배치당 전용 선반 수준이 최소한의 적절한 구성입니다. 이상적으로 각 배치는 물리적으로 제한된 영역(전체 높이 측면 장벽이 있는 개별 선반 칸)을 차지하므로 인출 수량은 작업자의 주의 수준에 관계없이 식별 가능한 하나의 배치에서만 나올 수 있습니다.
검역 랙 설계에서는 부적합 또는 의심되는 자재를 정상적인 생산 회수 작업 흐름을 통해 물리적으로 접근할 수 없는 위치에 보관해야 합니다. 빨간색 라벨이나 테이프 표시로만 구분되는 표준 생산 자재 랙 옆에 격리 랙을 배치하면 생산 압력으로 인해 지름길이 생기는 모든 환경에서 추적 가능성 위험이 있습니다. 효과적인 격리 저장소는 잠금 가능한 랙 인클로저, 별도의 공간 또는 최소한 고의적인 조치 없이는 지나갈 수 없는 눈에 보이는 경계 표시로 생산 저장소 영역과 분리된 명확하게 구분되는 물리적 구역 등 물리적 접근 제어를 사용합니다. Huijian에서는 제조 고객이 운영하는 추적성 시스템이 라벨링 규율뿐만 아니라 이러한 수준의 물리적 시행을 요구하기 때문에 전용 검역실 옵션(메인 랙 구조에 통합된 잠금 가능 섹션)을 갖춘 산업용 작업장 자재 보관 랙을 설계합니다. 1,500제곱미터 규모의 R&D 센터를 통해 현장 수정이 아닌 엔지니어링 솔루션으로 이러한 운영 요구 사항을 해결하는 애플리케이션별 구성을 개발할 수 있습니다.
