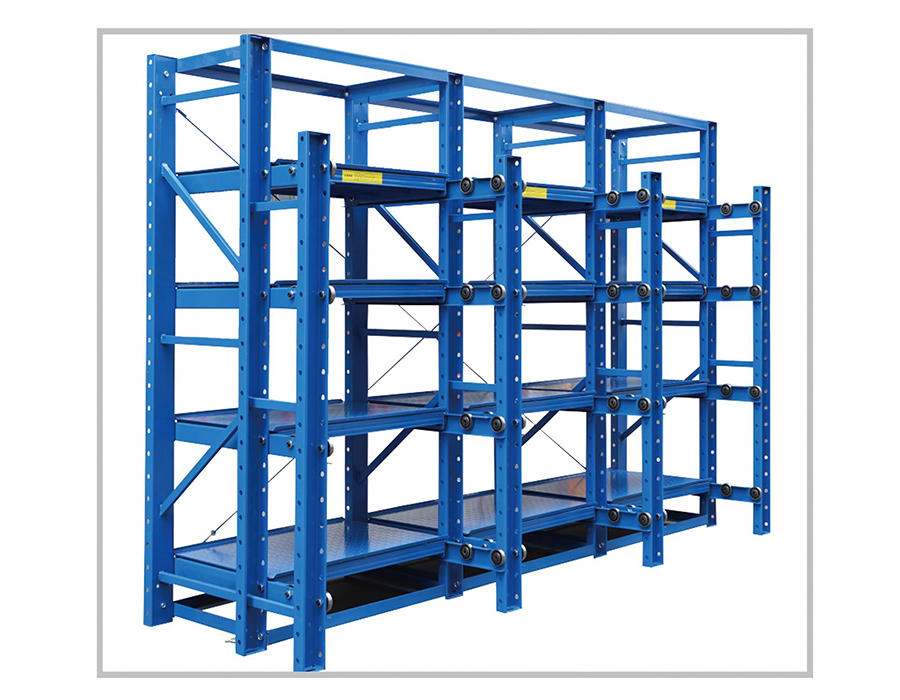

서랍 확장 메커니즘 설계가 금형 랙의 핵심 엔지니어링 과제인 이유

에서 보관용 중장비 서랍 형 몰드 랙 , 서랍 확장 메커니즘은 가장 큰 엔지니어링 요구 사항이 집중되어 있는 곳이지만 예산 조달에서 가장 빈번하게 과소 지정되는 구성 요소입니다. 금형 서랍은 응용 분야에 따라 500kg에서 5,000kg 이상의 하중을 지탱할 수 있으며, 측면 편향 없이 600~1,200mm의 거리에 걸쳐 해당 하중을 부드럽게 확장해야 하며, 편심 하중에서 바인딩이 없고 수천 주기에 걸쳐 안정적으로 작동해야 합니다. 이러한 요구 사항은 표준 경량 서랍 슬라이드를 확장하여 충족할 수 없습니다.

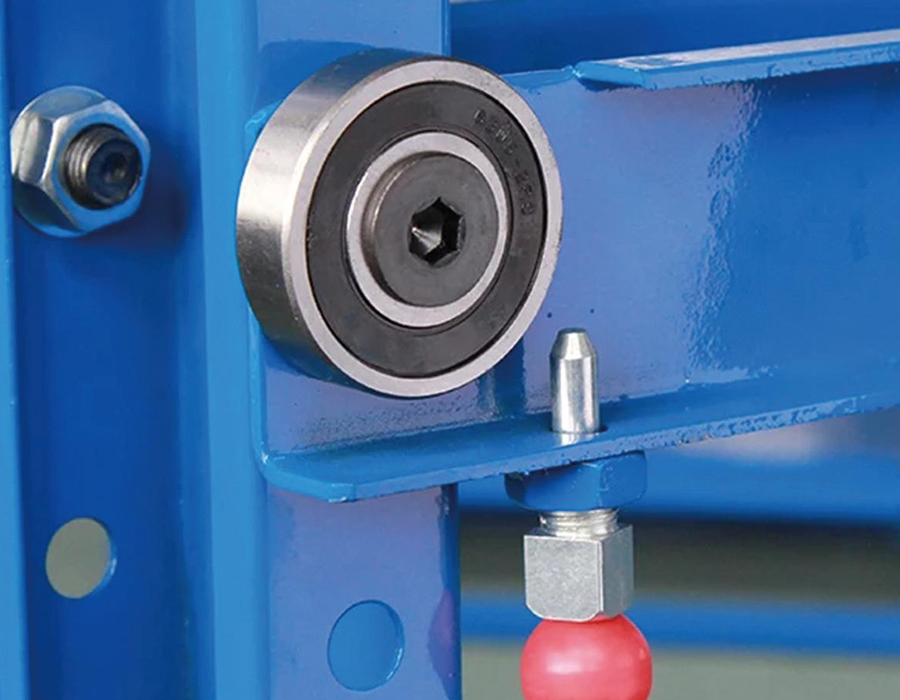

산업용 금형 랙에 사용되는 두 가지 주요 확장 시스템 유형은 강철 롤러 베어링 슬라이드와 재순환 볼 캐리지가 있는 프로파일 가이드 레일 시스템입니다. 롤러 베어링 슬라이드는 냉간 성형 채널에서 작동하는 경화 강철 롤러를 사용합니다. 견고하고 오염에 강하며 유지 관리가 간단하지만 단위 폭당 하중 전달 용량은 롤러 접촉 응력에 의해 제한됩니다. 2,000kg을 초과하는 서랍의 경우 매우 넓은 간격이 없으면 한 쌍의 롤러 슬라이드가 실용적이지 않으며 결과적으로 랙의 전체 베이 너비가 늘어납니다. 본질적으로 공작 기계 기술에서 차용한 선형 모션 레일인 프로파일 가이드 레일 시스템은 더 좁은 단면에서 훨씬 더 높은 동적 정격 하중을 달성하지만 설치 중 오정렬에 더 민감하고 정격 서비스 수명을 달성하려면 더 깨끗한 작동 환경이 필요합니다.

중요한 사양 매개변수는 정적 하중 용량뿐만 아니라 반복되는 연장 주기에 따른 동적 정격 하중입니다. 정격 하중이 3,000kg인 슬라이드 시스템의 피로 수명은 해당 하중에서 전체 확장 주기가 20,000회에 불과할 수 있습니다. 이는 매일 2교대로 운영되는 금형실에서 베어링 교체가 필요하기까지 약 2~3년이 소요됩니다. 구매자는 서랍형 몰드 랙 사양을 비교할 때 동적 하중 주기 등급을 요청해야 하며 정적 용량 수치에만 의존해서는 안 됩니다.

금형의 실제 중량 계산: 명목상 톤수가 저장 수요를 과소평가하는 이유

금형 중량은 거의 항상 금형 어셈블리 자체(코어, 캐비티 플레이트, 이젝터 시스템)의 순 중량으로 표시됩니다. 이 수치는 금형 카드에 표시되는 수치이며 대부분의 생산 관리자가 보관 요구 사항을 지정할 때 사용하는 수치입니다. 그러나 서랍식 금형 랙이 운반해야 하는 실제 하중은 보관 조건에 축적되는 추가 질량으로 인해 공칭 금형 중량보다 지속적으로 높으며 때로는 상당한 여유가 있습니다.

실제로 이러한 과소계산에 영향을 미치는 몇 가지 요인은 다음과 같습니다.

• 금형 베이스 플레이트 및 포장 재료: 장기간 보관된 사출 및 다이캐스팅 금형은 일반적으로 표면 접촉 손상을 방지하기 위해 강철 베이스 플레이트 또는 목재 완충재 위에 배치됩니다. 600mm × 800mm 금형 설치 면적 아래의 50mm 강판은 등급에 따라 약 180~220kg을 추가하여 추가 항목을 고려하기 전에 명목상 "1,200kg 금형"을 실제 서랍 하중 1,400kg으로 가져옵니다.
• 연결된 채로 유지되는 유압 및 냉각 하드웨어: 유압 실린더, 냉각 매니폴드 또는 핫 러너 컨트롤러가 여전히 연결되어 있는 금형을 보관하는 시설(재연결 시간이 주요 관심사인 일반적인 관행)은 하드웨어 무게를 서랍에 짊어집니다. 핫 러너 컨트롤러와 매니폴드 어셈블리는 중형 사출 금형에 80~150kg을 추가할 수 있습니다.
• 누적된 오염: 다이캐스팅 작업에서 세척 없이 보관된 금형에는 이형제 잔류물, 알루미늄 플래시 및 산화물 침전물이 축적되어 수개월간 보관하면서 대형 금형 조립품에 측정 가능한 질량을 추가합니다. 이는 스토리지 계획에서 거의 고려되지 않습니다.
• 서랍 자체 무게: 일반적으로 강화 리브가 있는 6~12mm 강철판으로 제작되는 서랍 플랫폼 자체는 3,000kg의 주형을 운반할 수 있는 크기의 서랍에 대해 무게가 150~400kg입니다. 이 하중은 서랍이 채워져 있는지 여부에 관계없이 항상 랙 구조에 의해 전달됩니다.

신뢰할 수 있는 설계 방식은 서랍 용량을 지정할 때 공칭 금형 중량에 1.25× 계수를 적용하고 이를 최대 사용 하중 등급이 아닌 최소 사용 정격 하중으로 처리하는 것입니다. 우리의 스토리지 헤비 듀티 서랍형 몰드랙 공칭 금형 중량 수치가 일상적으로 놓치는 실제 하중 조건을 고려하여 전체 안전 계수를 적용한 선언된 작업 하중에서 등급을 매기고 테스트합니다.

서랍 플랫폼 표면 디자인과 보관 중 금형 상태에 미치는 영향

금형 랙 서랍의 표면 구성은 조달 대화에서 거의 논의되지 않지만 보관 중 금형 상태, 취급 용이성, 금형 검색 및 준비에 필요한 시간에 직접적인 영향을 미칩니다. 가장 일반적인 서랍 표면인 평평한 강철판은 제작이 간단하고 일반적으로 가능하지만 모든 금형 유형이나 보관 기간에 최적의 표면은 아닙니다.

평판 표면

완전 커버형 평판은 최대 접촉 면적을 제공하며 평평하고 기계 가공된 베이스 표면이 있는 금형에 적합합니다. 주요 사양 문제는 표면 평탄도 공차입니다. 최대 하중에서 3~5mm 이상 휘어지는 서랍 플레이트는 3점 하중용으로 설계되지 않은 금형 베이스 플레이트에 응력을 유발할 수 있는 고르지 않은 지지 조건을 만듭니다. 리브는 금형 설치 공간 아래에서 중간 범위 편향을 최소화하도록 방향을 잡아야 합니다. 이를 위해서는 총 중량뿐만 아니라 서랍에 대한 금형의 질량 중심 위치를 알아야 합니다.

슬레이트 또는 그리드 표면

강철 슬랫 또는 바 격자 표면을 사용하면 냉각수, 절삭유 및 이형 잔여물이 플랫폼 표면에 고이는 대신 서랍을 통해 배출될 수 있습니다. 이는 곰팡이가 완전히 청소되지 않고 보관소에 들어가는 시설에서 특히 유용합니다. 구조적 절충점은 작은 면적의 금형에서 집중된 하중이 플레이트 전체에 분산되지 않고 개별 막대에 가해져 접촉점의 국부적 응력이 증가하고 막대 피치가 너무 거친 경우 부드러운 금형 표면에 표시가 생길 수 있다는 점입니다.

맞춤형 위치 찾기 기능

치수 요구 사항이 엄격한 고가치 정밀 금형을 보관하는 시설의 경우 서랍에 가공된 위치 지정 블록 또는 금형을 정의된 방향으로 등록하는 조정 가능한 V 블록을 장착할 수 있습니다. 이렇게 하면 서랍을 확장하는 동안 금형이 이동하는 것을 방지할 수 있으며(부드러운 평판에 무거운 금형을 장착할 때 실제로 발생할 수 있는 위험) 리프팅 장비가 위치를 바꾸지 않고도 일관되게 금형 리프트 지점에 맞물릴 수 있습니다. 형상을 찾는 데 드는 추가 제작 비용은 일반적으로 처리 시간 단축을 통해 첫 해 이내에 회수되며 보관으로 인한 이동 후 재검사가 필요하지 않습니다.

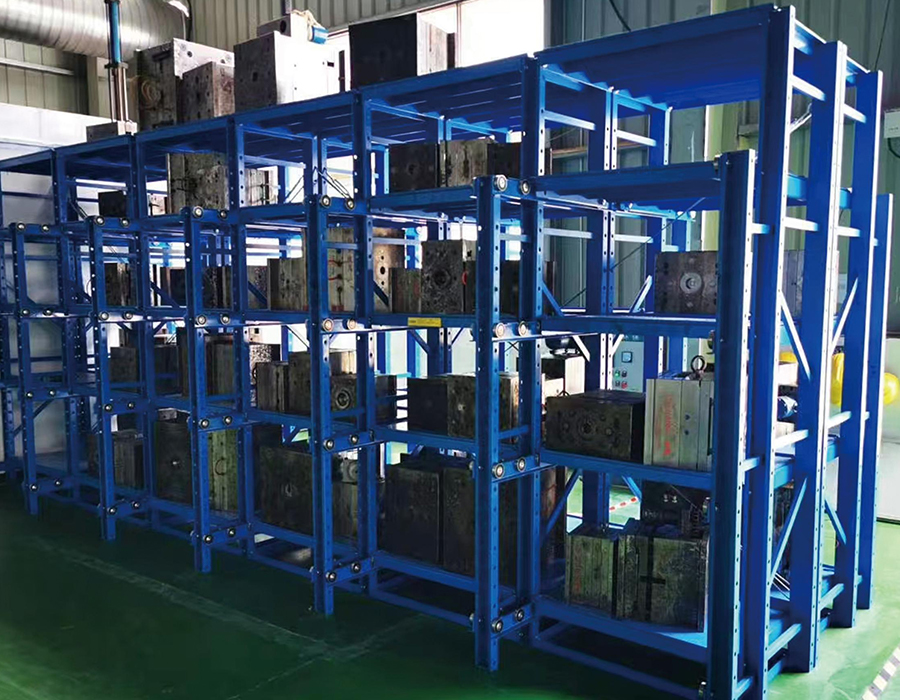

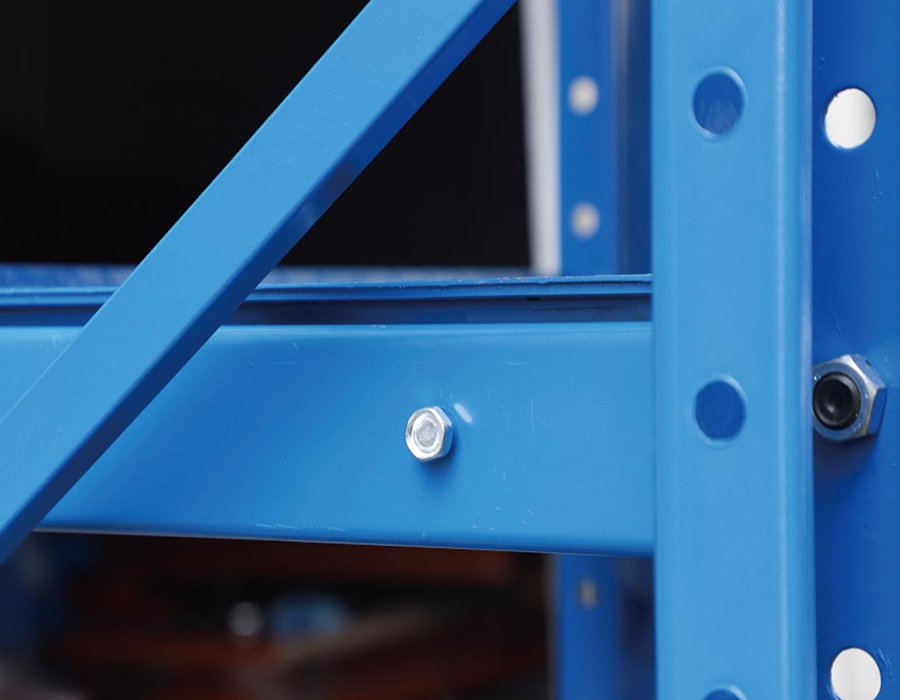

튼튼한 서랍 몰드 랙의 구조적 중복성: 서랍 고장 이벤트에 대한 설계

3,000kg의 주형을 운반하는 완전히 확장된 서랍은 모든 창고 보관 시스템에서 가장 높은 국지적 부하 요구 사항 중 하나를 나타냅니다. 전체 확장에 의해 생성된 캔틸레버 모멘트(금형 중량과 랙 전면으로부터의 확장 거리의 곱)는 서랍 가이드 시스템에 의해 완전히 저항되어야 하며 슬라이드 장착 구조를 통해 랙 프레임으로 다시 전달되어야 합니다. 가이드 파손, 장착 볼트 전단 또는 용접 균열로 인해 이 하중 경로가 중단되면 전체 서랍 중량이 제어할 수 없이 갑자기 하강하게 됩니다.

구조적 중복 없이 설계된 랙 시스템은 확장 메커니즘을 통한 단일 로드 경로의 무결성에 의존합니다. 중복성을 추가한다는 것은 오류 발생 시에만 작동하는 보조 지원 요소를 구축하여 정상적인 작동 조건에서 활성화되지 않고 치명적인 낙하를 방지하는 것을 의미합니다. 튼튼한 서랍형 몰드 랙 설계에 사용되는 가장 실용적인 중복 조치는 다음과 같습니다.

• 낙하 방지 안전 바: 서랍이 일반 이동 높이에서 10~15mm 이상 떨어지면 랙 기둥의 노치형 수신기 브래킷과 맞물리는 중간 확장 지점의 서랍 플랫폼 아래에 장착된 강화 강철 막대입니다. 이는 수동적입니다. 정상 작동 시 마찰이 발생하지 않지만 초기 낙하 지점에서 몇 밀리미터 이내에 서랍 하강을 방지합니다.
• 이중 슬라이드 병렬 시스템: 서랍 각 측면에 한 쌍의 슬라이드가 있는 대신 두 개의 슬라이드 유닛이 각 측면에 수직으로 쌓여 있으며, 하단 쌍은 정상 조건에서는 하중이 0이지만 상단 슬라이드가 파손될 경우 최대 정격 대체 하중 경로를 제공합니다. 이는 슬라이드 재료 비용을 두 배로 늘리지만 확장 메커니즘의 단일 지점 오류를 제거합니다.
• 서랍 이동이 양쪽 끝에서 멈춥니다. 확실한 기계적 정지 장치는 설계 이동 거리 이상으로 과도하게 확장되는 것을 방지하고 서랍이 닫힌 위치를 넘어 랙 프레임 후면으로 뒤로 밀려나는 것을 방지합니다. 이는 기본적이지만 필수적입니다. 정격 이동 거리를 초과하는 확장은 금형의 질량 중심을 설계 캔틸레버 범위 밖으로 이동시켜 가이드 시스템의 모멘트 하중을 빠르게 증가시킵니다.

중복 기능을 지정하면 비용이 추가됩니다(일반적으로 서랍 메커니즘 비용의 12~18%). 이는 총 랙 비용이 아니라 적절한 비교 기준입니다. 수십만 위안의 가치가 있는 툴링과 관련된 금형 낙하 사건의 책임과 운영 중단에 대비하여 엔지니어링 투자는 간단하게 정당화됩니다.

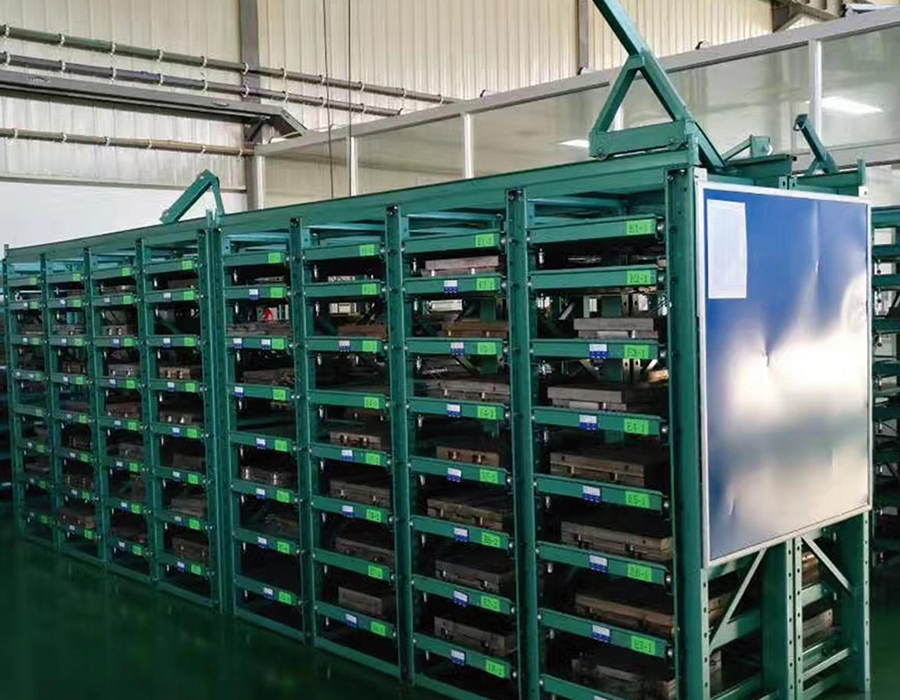

서랍형 랙 레이아웃과 금형 식별 시스템 통합

금형 식별 및 검색 효율성은 물리적 보관 시스템이 잘 설계된 경우에도 30~50개 이상의 금형을 저장하는 시설에서 반복적으로 발생하는 운영 병목 현상입니다. 각 금형이 개별적으로 추출 및 검사할 수 있는 전용 서랍을 점유한다는 서랍형 금형 랙의 고유한 장점은 식별 시스템을 통해 여러 서랍을 순차적으로 열지 않고도 올바른 서랍을 찾을 수 있는 경우에만 완전히 실현됩니다.

물리적 라벨링은 기본입니다. 각 서랍의 전면에 장착된 라벨 홀더는 랙의 통로 측면에 접근할 때 볼 수 있습니다. 실제 요구 사항은 라벨이 성형실 환경에서 읽기 쉽게 유지되어야 한다는 것입니다. 오일 미스트, 습도 및 가끔 충격으로 인해 6~12개월 후에는 플라스틱 홀더에 있는 종이 라벨을 신뢰할 수 없게 됩니다. 레이저로 표시된 내용이 포함된 스테인레스 스틸 각인 태그 또는 양극 처리된 알루미늄 플레이트는 일반적인 냉각수 또는 이형제 노출이 있는 환경에 적합한 사양입니다.

생산 주기가 짧고 교체가 잦은 금형을 관리하는 시설에서는 서랍 수준의 RFID 통합이 점점 더 많이 채택되고 있습니다. 서랍 전면에 내장되거나 부착된 RFID 태그는 랙 통로 면에 있는 고정 안테나 또는 휴대용 판독기로 판독되어 수동 스캔 없이 물리적 서랍 위치를 금형 관리 데이터베이스에 연결합니다. 핵심 통합 요구 사항은 RFID 태그 위치가 시스템의 모든 서랍에서 일관되게 유지되어야 한다는 것입니다. 안테나 판독 영역 중앙에서 20~30mm 이상 차이가 나면 신호 반사가 이미 문제가 되는 높은 금속 환경에서 판독 신뢰성이 떨어집니다. 사내 R&D 역량과 맞춤형 서랍 제작을 통해 표준화된 태그 포켓이 있는 RFID 호환 서랍 앞면을 현장 개조가 아닌 공장 통합 옵션으로 설계할 수 있습니다.

바코드 및 QR 코드 시스템은 중간 지점을 차지합니다. 즉, UV 안정성 잉크로 금속 뒷면 폴리에스터 용지에 인쇄할 때 RFID보다 인프라 비용이 낮고 종이 라벨보다 내구성이 뛰어납니다. 태블릿이나 모바일 WMS 단말기에 연결된 휴대용 스캐너를 사용하면 서랍을 확장하기 전에 위치를 확인할 수 있으므로 유사한 모양의 툴링 세트가 여러 개 저장된 시설에서 잘못된 금형을 검색할 위험이 줄어듭니다.

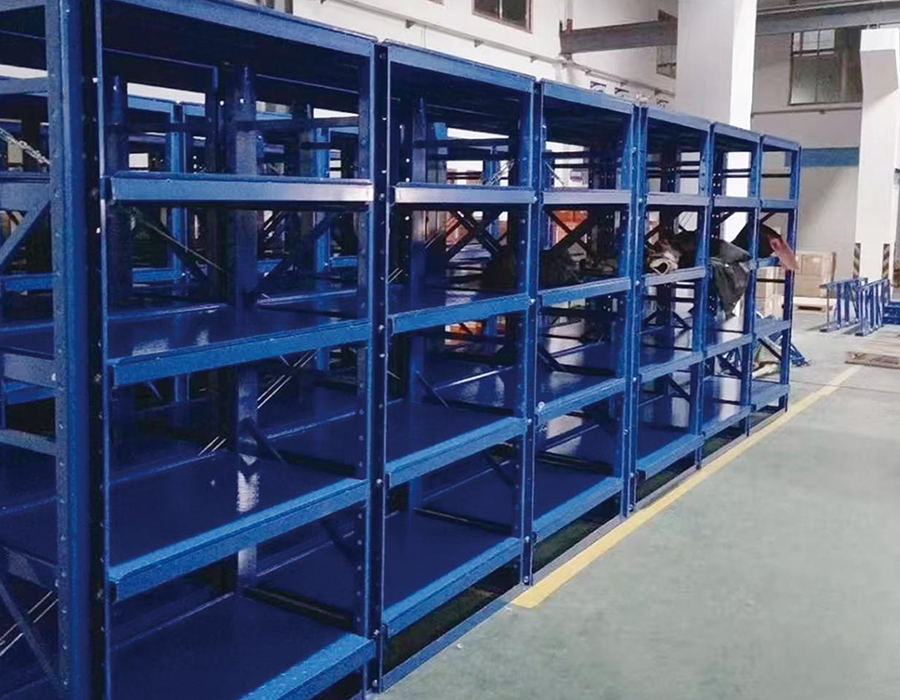

대용량 금형랙 시스템 설치 시 바닥하중 관리

서랍형 몰드 랙 시스템, 특히 여러 계층의 무거운 몰드용으로 구성된 시스템은 엔지니어링 개입 없이 표준 창고 바닥 슬래브가 지원할 수 있는 수준을 초과하는 바닥 하중 집중을 생성합니다. 베이당 6개의 서랍 각각에 3,000kg의 몰드를 저장하는 2층 몰드 랙은 4개의 베이스플레이트 공간에 분산되어 랙 구조 무게를 제외하고 총 베이 하중 36,000kg을 운반할 수 있습니다. 베이스플레이트가 작고 콘크리트 슬래브가 얇은 경우 각 베이스플레이트 아래의 바닥 압력은 평방미터당 80~100톤을 초과할 수 있습니다.

몰드 랙 설치 계획 프로세스의 첫 번째 단계는 일반적으로 점하중 동작을 반영하지 않는 공칭 균일 분포 하중인 건물의 일반 바닥 용량 사양이 아닌 설치 영역에 대한 구조 엔지니어의 바닥 하중 인증을 획득하는 것입니다. 랙 베이스플레이트 아래의 점 하중은 슬래브의 펀칭 전단 응력 측면에서 분산 하중과 다르게 동작하며, 분산 하중 평방미터당 5톤으로 설계된 오래된 창고 바닥은 총 중량이 분산 용량 내에 있더라도 20톤의 집중된 베이스플레이트 하중에서 펀칭 실패에 취약할 수 있습니다.

바닥 수용력이 미미한 경우 실용적인 솔루션은 다음과 같습니다.

• 바닥판 면적 증가: 베이스플레이트를 확대하면 기둥 하중이 더 넓은 영역으로 분산되어 플레이트 아래의 바닥 압력이 직접 감소합니다. 200mm × 200mm 베이스플레이트는 400mm × 400mm로 늘릴 수 있습니다. 이는 위의 랙 구조를 변경하지 않고도 접촉 면적을 4배로 늘리고 최고 바닥 압력을 75%까지 줄일 수 있습니다.
• 강철 하중 분산 플레이트: 랙 베이스플레이트보다 크고 그 아래에 배치된 20~30mm 두께의 용접 강판은 기둥 하중을 바닥 슬래브에 더 넓은 영역으로 분산시킵니다. 이는 슬래브에 우수한 펀칭 저항성을 제공하는 보강재가 포함되어 있지만 콘크리트 표면층이 얇은 경우에 특히 효과적입니다.
• 랙 레이아웃 재배포: 2개의 고부하 베이가 동일한 슬래브 패널을 공유하지 않도록(팽창 조인트로 분리) 랙 베이 위치를 변경하면 단일 구조 범위에 누적 하중이 가해지는 것을 방지할 수 있습니다. 이를 위해서는 랙 레이아웃 설계와 바닥 슬래브의 구조 도면 간의 조정이 필요하며, 이는 오래된 건물에서는 항상 가능한 것은 아닙니다.

장기간 보관 중 곰팡이 녹 방지: 랙 설계가 할 수 있는 것과 할 수 없는 것

보관 중 금형 표면의 부식은 제조 시설에서 가장 비용이 많이 들고 예방 가능한 형태의 금형 손상 중 하나이지만, 이는 보관 환경 문제로 조사되기보다는 부적절한 부식 억제제 도포에만 기인하는 경우가 많습니다. 서랍식 금형 랙 설계는 보관 전에 금형 표면에 도포된 녹 억제제 화합물과 관계없이 표면 산화를 가속화하거나 지연시키는 방식으로 저장된 금형 주변의 미세 환경에 영향을 미칩니다.

응결은 대부분의 금형 보관 환경에서 주요 부식 원인입니다. 열 질량이 큰 금형, 특히 뜨거운 생산 주기 후에 보관된 대형 다이캐스팅 도구는 천천히 냉각되고 표면 온도가 떨어지면서 주변 공기의 이슬점을 통과합니다. 폐쇄형 또는 반밀폐형 서랍에서 금형 주변 공기의 순환이 제한된 경우 금형 표면에 수분이 응결되어 오랜 기간 동안 접촉 상태를 유지합니다. 밀폐된 서랍 하우징(단단한 측면 패널 및 상단 덮개)이 있는 랙 설계는 저장된 금형 주위로 주변 공기 순환을 허용하는 개방형 프레임 랙에 비해 이러한 효과를 악화시키는 정체된 공기 주머니를 생성합니다.

서랍식 금형 보관의 부식 위험을 줄이는 실용적인 설계 기능은 다음과 같습니다.

• 천공된 서랍 측면 패널: 인접한 서랍 층 사이의 단단한 강철 패널 대신, 천공 패널은 개방형 프레임의 전체 통풍을 생성하지 않고도 금형 표면을 가로질러 공기 이동을 허용합니다. 이는 오염 방지와 습기 축적 사이의 유용한 절충안을 제공합니다.
• 건조제 장착 지점: 금형 로딩 및 회수를 방해하지 않고 금형 표면 근처에 실리카겔 팩 또는 분자체 건조제 카트리지를 고정하도록 배치된 서랍 인클로저 내부의 통합 클립 또는 트레이. 이는 제조 단계에서 비용이 적게 드는 추가 방법이지만 깔끔하게 개조하기는 어렵습니다.
• 서랍 바닥의 배수 경로: 서랍 플랫폼의 작은 배수구 또는 배수 슬롯은 식품 접촉 금형 보관 시설에서 부식 위험이자 위생 문제가 되는 응축수 또는 냉각수 유출이 금형 아래로 고이는 것을 방지합니다.

랙 디자인이 보완할 수 없는 것은 보관 전 부적절한 표면 처리입니다. 증기상 부식 억제제(VCI) 필름 포장, 도색되지 않은 모든 표면에 도포된 녹 방지 오일, 밀봉된 파팅라인 보호는 보관 중 곰팡이 부식에 대한 주요 방어 수단으로 남아 있습니다. 랙의 역할은 이러한 처리가 효과적으로 작동할 수 있는 조건을 만드는 것입니다. 이는 단순히 금형이 놓일 마른 바닥을 제공하는 것이 아니라 결로, 오염 및 고인 수분 접촉 시간을 최소화하는 것을 의미합니다.

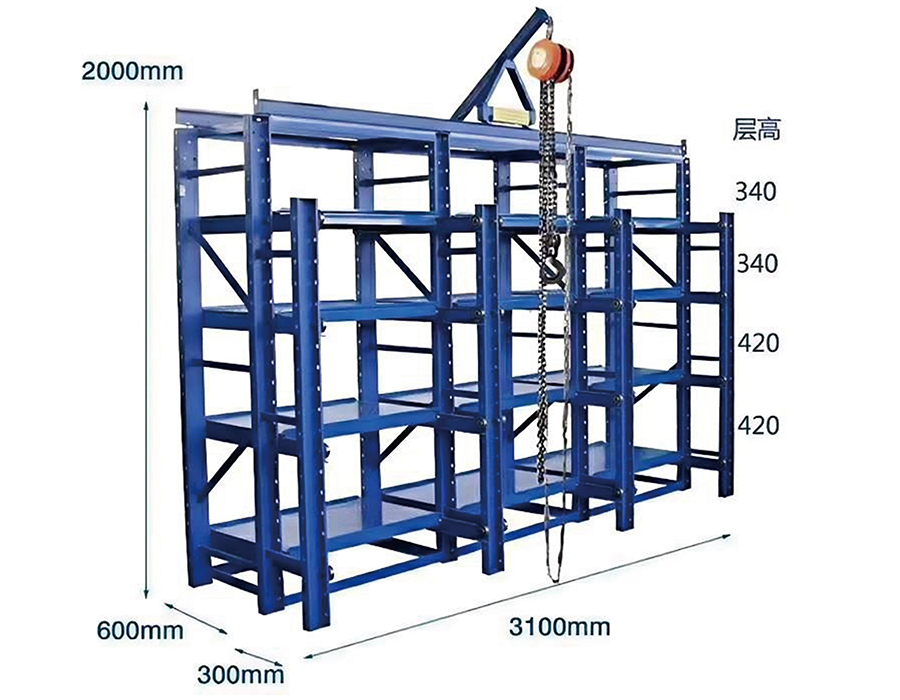

금형 면적 및 취급 장비를 기준으로 서랍 이동 거리 지정

서랍 확장 이동은 특정 시설에서 안전한 금형 리프팅 및 취급에 필요한 실제 이동 거리에 대한 체계적인 분석 없이 어림수(600mm, 800mm 또는 전체 확장)로 자주 설정되는 사양 매개변수입니다. 지정되지 않은 이동 거리는 취급 어려움과 부상 위험의 일반적인 원인입니다. 이동 거리를 과도하게 지정하면 가이드 시스템의 캔틸레버 모멘트가 증가하고 주어진 금형 중량에 대한 랙의 구조적 용량을 초과할 수 있습니다.

필요한 최소 서랍 이동 거리는 금형의 형상, 사용된 리프팅 장비 유형 및 랙 전면에 사용 가능한 여유 공간에 따라 결정됩니다. 지배적인 계산에는 세 가지 변수가 포함됩니다.

• 리프팅 장비 후크 또는 포크 접근 요구 사항: 오버헤드 크레인 후크와 리프팅 빔은 금형의 리프트 지점 위에 명확한 수직 접근이 필요하며, 이는 열린 서랍 위의 랙 구조에 의해 방해받지 않아야 합니다. 필요한 이동 거리에서 랙 면에서 몰드 질량 중심까지의 수평 거리는 후크 체인이나 와이어가 상부 랙 구조를 오염시키지 않고 크레인 후크가 리프트 지점 바로 위에 위치할 수 있는지 여부를 결정합니다. 고정 길이 리프팅 빔이 있는 크레인의 경우 이 계산은 간단합니다. 유연한 슬링 리프트의 경우, 필요한 연장 거리에서의 슬링 각도는 슬링의 최소 작동 각도와 비교하여 확인되어야 합니다.
• 확장 방향의 금형 면적 깊이: 서랍 이동 방향의 깊이가 900mm인 금형의 경우 금형의 전면이 랙 기둥을 통과하기 전에 서랍이 600mm 깊이의 금형보다 더 확장되어야 전면 리프트 아이에 슬링 부착을 위한 측면 접근이 가능합니다. 필요한 이동 거리는 대략 랙 기둥 면에서 서랍 몰드의 전면 가장자리까지 접근 간격 150~200mm입니다.
• 랙 앞 통로 깊이: 서랍 확장 거리는 서랍이 열려 있을 때 점유된 통로 깊이에 추가됩니다. 랙 통로가 다른 장비의 이동 경로로도 사용되는 시설에서는 완전히 확장된 서랍이 교차 통행을 방해하거나 넘어질 위험을 초래해서는 안 됩니다. 이로 인해 최소 리프팅 공간 요구 사항과 충돌하는 최대 확장 제한이 부과될 수 있으며, 이 경우 설치 전에 통로 폭이나 랙 위치를 다시 고려해야 합니다.

체계적인 접근 방식은 금형이 제 위치에 있는 완전히 확장된 서랍의 축척 도면을 준비하고, 크레인 후크 접근 형상과 통로 경계를 오버레이하고, 리프팅 여유 공간과 통로 출구 요구 사항이 선택한 이동 거리에서 모두 충족되는지 확인하는 것입니다. 이 그리기 연습은 한 시간도 채 걸리지 않으며 서랍형 몰드 랙에 대한 가장 일반적인 설치 후 불만 사항, 즉 서랍이 툴링과의 안전한 크레인 결합을 위해 충분히 확장되지 않는다는 문제를 해결합니다.
