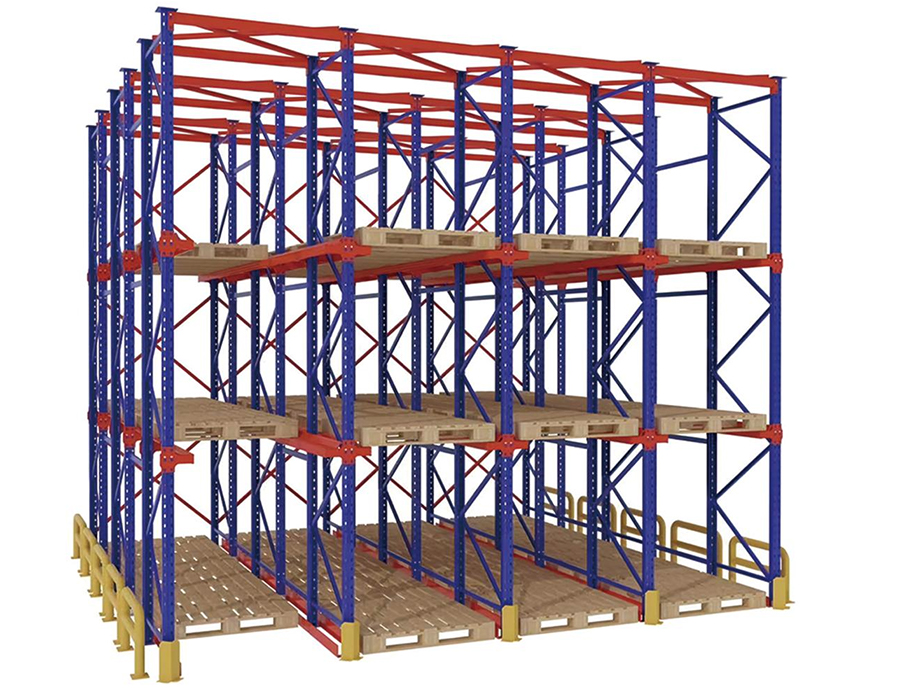

수직 프레임 게이지와 프로파일 모양이 실제 하중 등급을 결정하는 방법

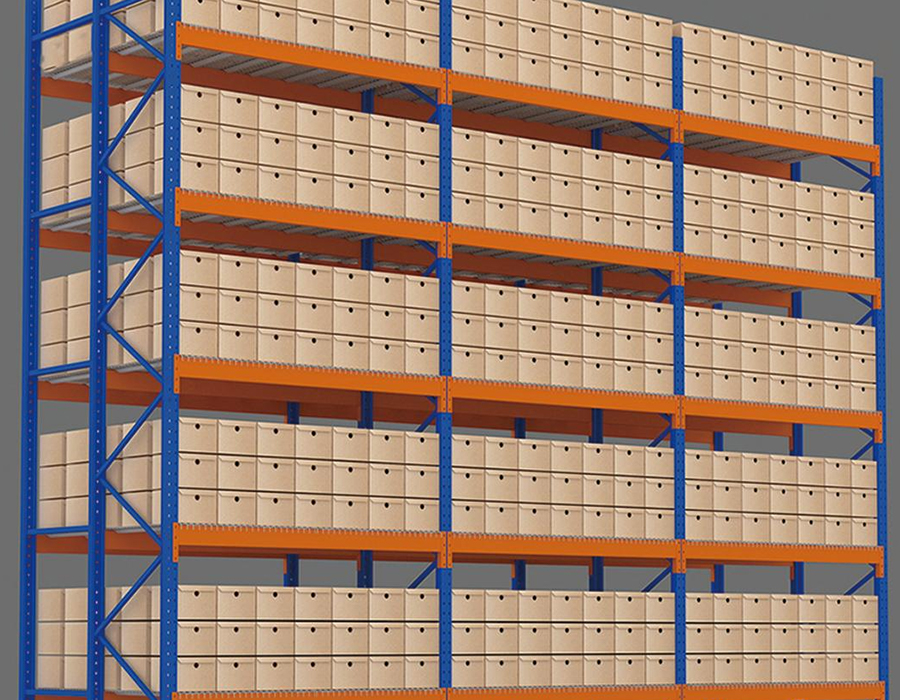

중장비 산업용 팔레트 랙 사양 시트에 인쇄된 정격 하중은 고정된 재료 특성이 아닙니다. 이는 강철 등급, 단면 두께(게이지), 프로파일 형상 및 지지되지 않은 기둥 높이 간의 상호 작용에서 파생된 계산된 값입니다. 동일한 강철 등급과 명시된 용량을 가진 두 개의 랙은 직립 프로파일이 다를 경우 하중을 받을 때 매우 다르게 작동할 수 있습니다. 단면을 지정하지 않고 용량 수치만 나열한 공급업체 견적을 평가할 때 이러한 구별은 매우 중요합니다.

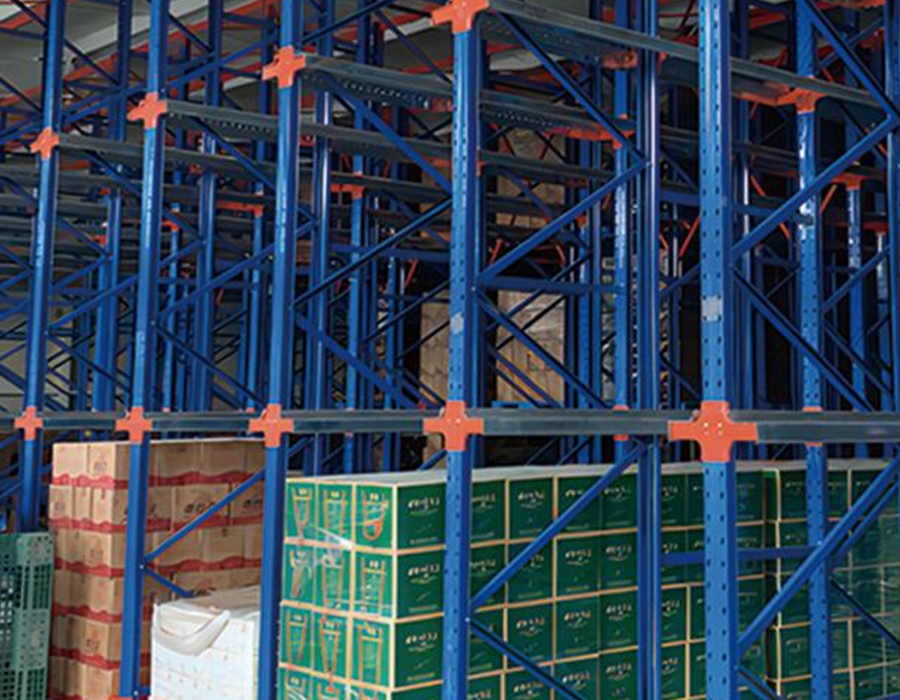

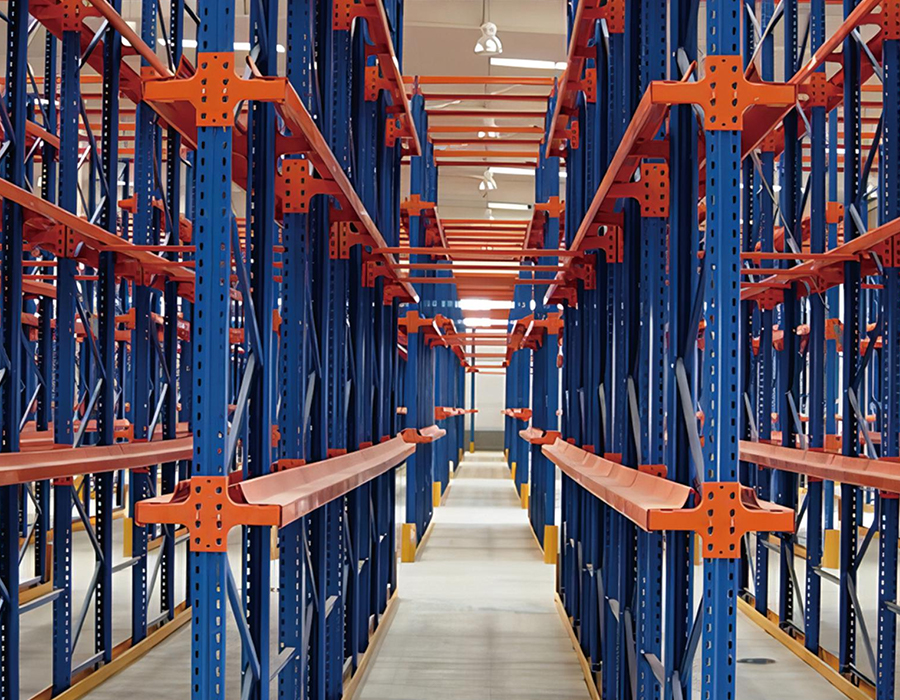

기둥 직립 프로파일 헤비 듀티 팔레트 건드리는 시스템 일반적으로 개방형 또는 반폐쇄형 섹션으로 롤 성형됩니다. 가장 일반적인 것은 C 채널, I 섹션, 그리고 하이베이 응용 분야에 사용되는 눈물 방울 또는 상자 기둥 프로파일입니다. 개방형 C-채널은 경제적이고 제조가 간단하지만 약축에 대한 회전 반경이 더 낮으므로 높이가 증가함에 따라 축 압축 시 측면 좌굴에 더 취약해집니다. 폐쇄형 또는 반폐쇄형 박스 기둥은 중립 축에서 양방향으로 재료를 더 멀리 분배하여 좌굴에 대한 저항력을 크게 향상시킵니다. 이것이 바로 10m 이상의 사실상 모든 랙킹이 박스 또는 벽이 두꺼운 폐쇄형 프로파일을 사용하는 이유입니다.

게이지 감소는 측정 없이는 감지하기 어려운 일반적인 비용 절감 방법입니다. 실제 두께가 1.7mm로 생산된 명목상 2.0mm 직립체는 단면적의 약 15%를 잃고 관성 모멘트의 비율이 불균형적으로 커집니다. 실용적인 결과는 이상적인 실험실 테스트 조건에서 명시된 부하 용량을 충족하지만 실제 편심 하중, 충격 또는 지게차 작업으로 인한 동적 힘에서 안전 마진이 감소된 랙입니다. 구매자는 조달 계약에서 최소 게이지 공차를 지정하고 치수 검사 보고서와 함께 자재 인증서를 요청해야 합니다.

고강도 응용 분야에서 빔 편향 제한 뒤에 숨은 엔지니어링 논리

적재된 팔레트 랙킹에서 빔 편향은 단순히 미적인 문제가 아니라, 적재 재분배 및 커넥터 무결성에 직접적인 영향을 미치는 구조적 신호입니다. FEM 10.2.02 랙 코드 및 중국의 GB/T 25820을 포함한 산업 표준에서는 전체 정격 부하에서 수평 빔 편향이 서비스 가능성 한계로 스팬/200을 초과해서는 안 된다고 명시하고 있습니다. 표준 2,700mm 빔 스팬의 경우 이는 최대 중간 스팬 편향 13.5mm에 해당합니다. 이 한계를 초과한다고 해서 즉각적인 고장이 보장되는 것은 아니지만 이는 빔이 설계 범위의 가장자리에서 작동하고 있음을 나타냅니다.

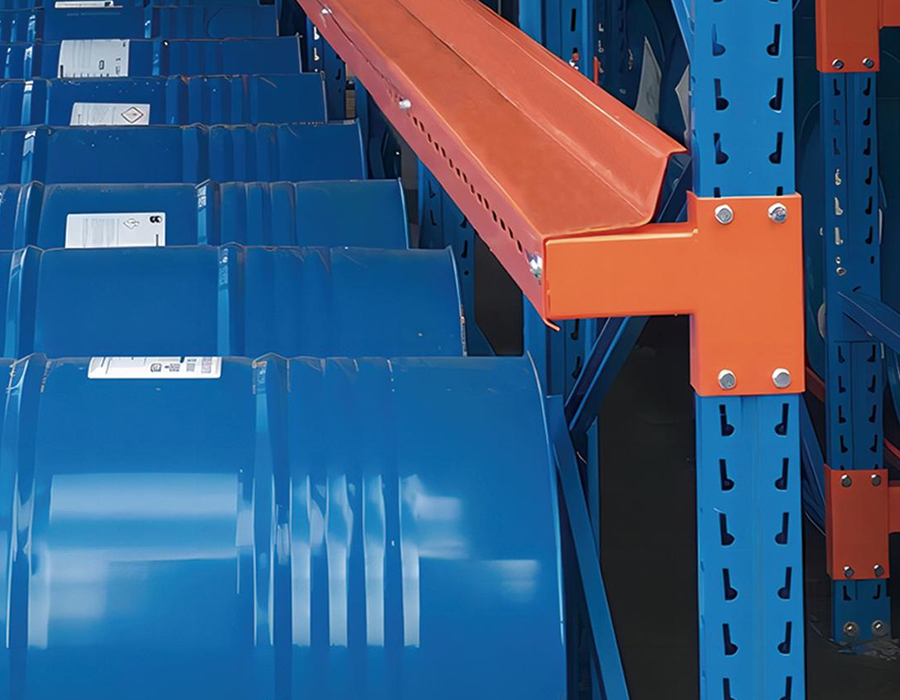

빔이 과도하게 편향될 때 구조적으로 어떤 일이 발생하는지 종종 오해됩니다. 주요 위험은 빔 파손이 아니라 반복적인 로드 및 언로드 주기로 인해 빔-직립 커넥터가 점진적으로 느슨해지는 것입니다. 대부분의 견고한 팔레트 랙킹 시스템은 빔 탭이 직립 기둥의 천공 슬롯에 맞물리는 후크인 안전 잠금 커넥터를 사용합니다. 동적 팔레트 배치에서 빔이 반복적으로 편향되고 복구되면 커넥터는 결합 지점에서 미세한 움직임을 경험합니다. 시간이 지남에 따라 후크 팁의 강철이 경화되어 결국 탭 균열이나 슬롯 변형이 발생하여 커넥터 인발 저항이 정격 값보다 훨씬 낮아지게 됩니다.

교정 접근법이 항상 빔 깊이를 증가시키는 것은 아닙니다. 때로는 더 효율적인 솔루션은 베이 폭을 줄이는 것입니다. 2,700mm에서 2,400mm 스팬으로 단계적으로 증가하면 강철 무게를 비례적으로 늘리지 않고도 최대 굽힘 모멘트와 처짐이 크게 줄어듭니다. 우리의 중장비 산업용 팔레트 랙 정적 하중 테이블뿐만 아니라 실제 처짐 계산에 대해 검증된 깊이 대 깊이 비율로 설계되어 시스템의 전체 서비스 수명 동안 장기적인 커넥터 무결성이 유지되도록 보장합니다.

팔레트 오버행과 빔 하중 분포에 미치는 영향

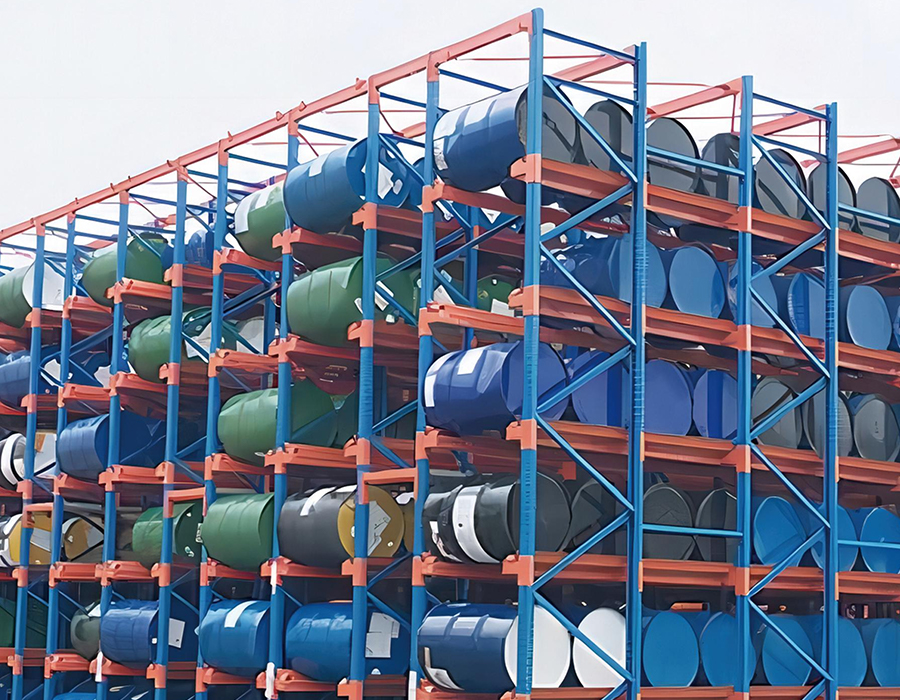

표준 팔레트 랙킹 하중 계산에서는 팔레트 하중이 두 빔 레일 사이에서 완전히 지지되는 팔레트의 빔 중심에 있다고 가정합니다. 실제로 팔레트는 빔 면에 돌출되거나, 레일 사이에 비대칭으로 배치되거나, 세로보가 수직이 아닌 빔과 평행하게 배치되는 경우가 많습니다. 이러한 각 편차는 표준 용량 표에서 설명할 수 없는 로드 편심을 유발하지만 처리량이 많은 창고에서는 일상적으로 발생합니다.

팔레트가 전면 빔 면에서 100~150mm 돌출되면(더 좁은 베이 너비의 GMA 팔레트에서 흔히 발생) 유효 하중 지점이 수직 프레임 평면 앞으로 이동합니다. 이로 인해 커넥터가 수직 전단 하중 외에도 저항해야 하는 전면 빔에 팁핑 모멘트가 발생합니다. 결합된 수요는 빔에 명시된 팔레트 용량보다 훨씬 낮은 부하에서 커넥터의 정격 인발 저항을 초과할 수 있습니다. 팔레트가 빔과 평행한 스트링거와 함께 배치되어 전체 팔레트 베이스에 걸쳐 분산된 표면 접촉이 아닌 두 개의 집중된 선하중을 생성하는 경우에도 동일한 효과가 발생합니다.

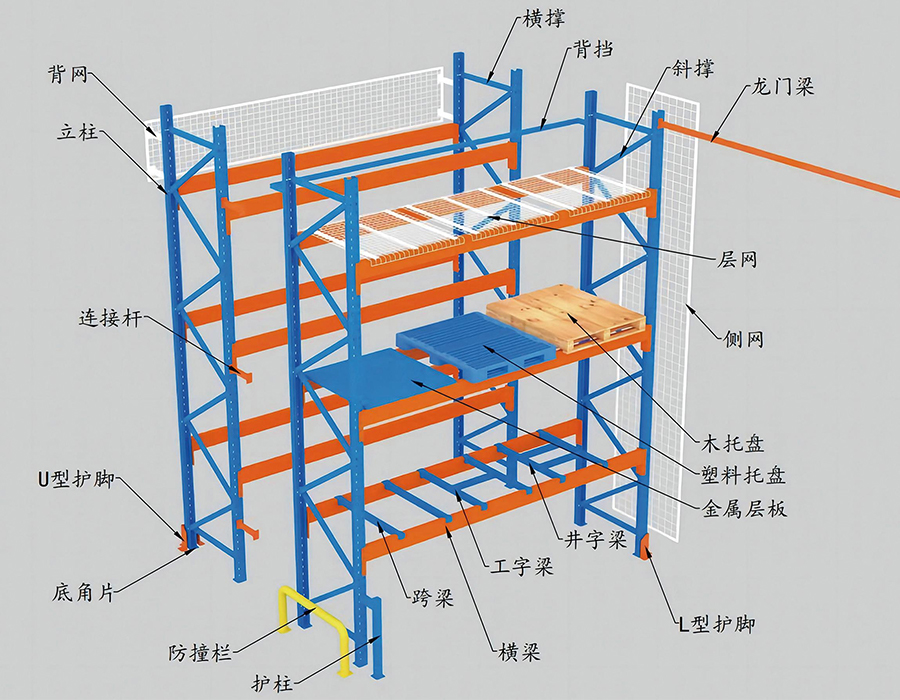

불규칙한 팔레트를 취급하는 대형 팔레트 랙킹 시스템에 사용되는 실질적인 완화 방법은 팔레트 지지 바(베이의 중간 지점에서 빔에 수직으로 배치된 크로스 멤버)를 설치하는 것입니다. 이 바는 팔레트에 대한 세 번째 접촉 지점을 제공하여 점 하중을 분산 하중으로 변환하고 동일한 팔레트 중량에 대해 빔 편향을 최대 40%까지 줄입니다. 또한 빔 커넥터 고장 시 팔레트가 빔 사이로 떨어지는 것을 방지하여 의미 있는 보조 안전 기능을 추가합니다.

수직 프레임 너비 비교: 더 깊은 프레임이 비용 대비 가치가 있는 경우

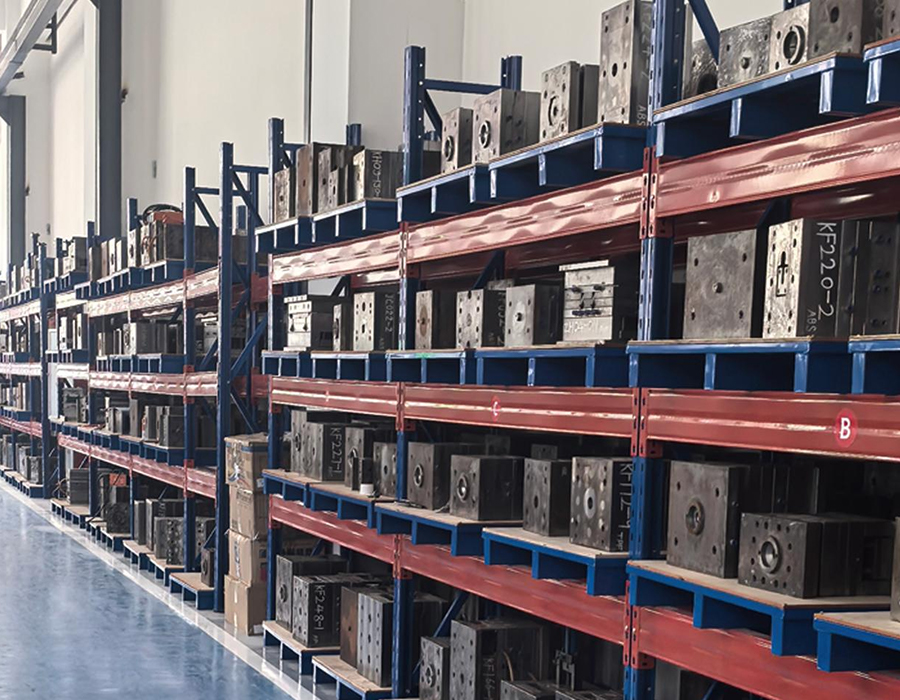

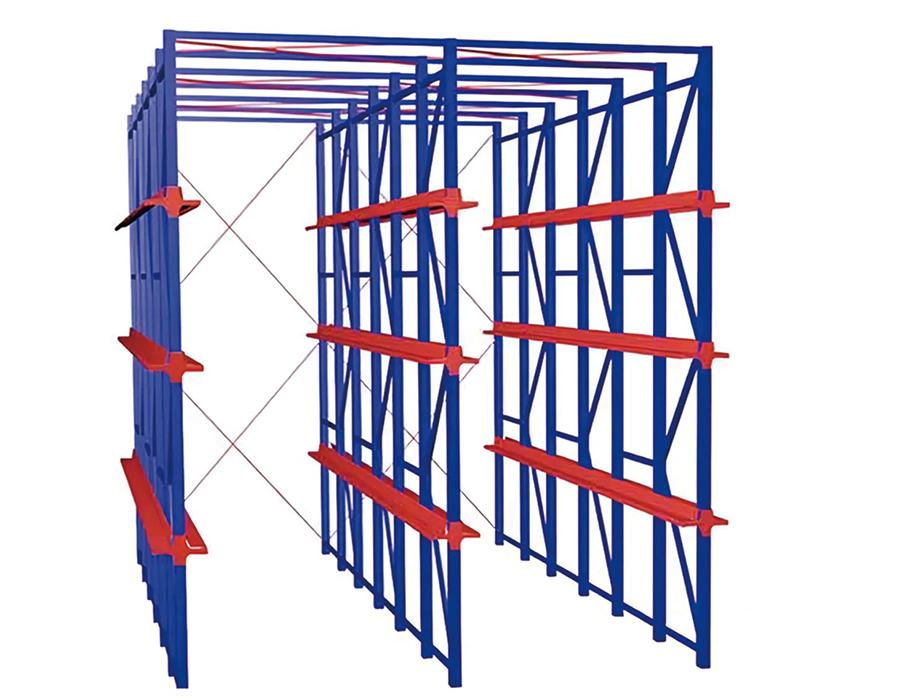

직립 프레임 깊이(프레임을 형성하는 두 개의 직립 기둥 사이에서 앞뒤로 측정한 치수)는 선언된 하중을 지원하는 데 필요한 최소값으로 지정되는 경우가 많습니다. 표준 단일 깊이 선택적 랙킹의 경우 일반적으로 800mm 또는 1,000mm입니다. 그러나 프레임 깊이는 전복력에 대한 랙킹 시스템의 안정성에 직접적이고 중요한 영향을 미치며, 모든 적용 분야에서 최소 깊이를 선택하는 것은 과중한 작업 환경에서 잘못된 경제성을 제공합니다.

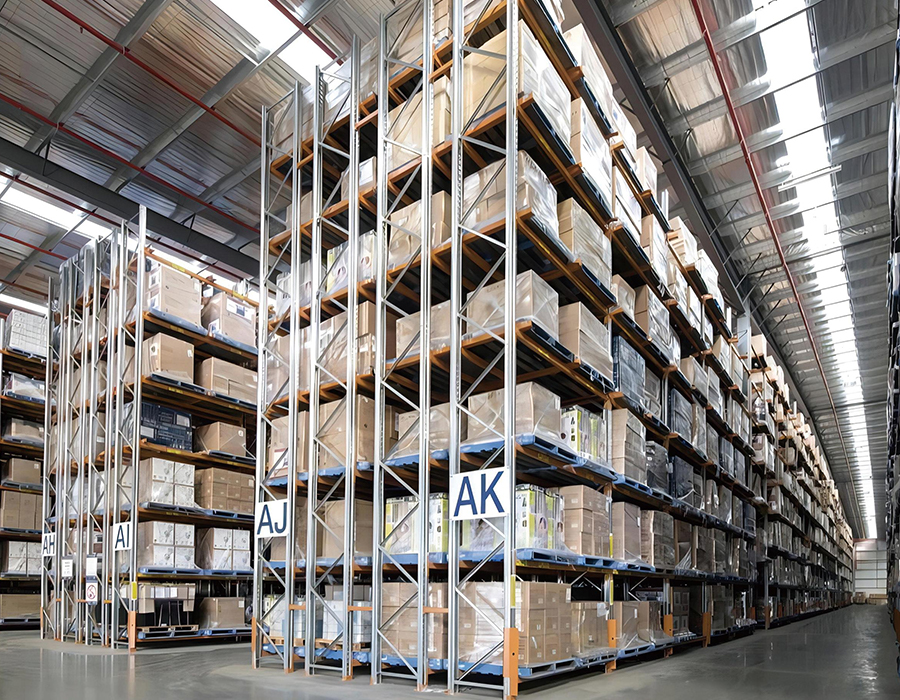

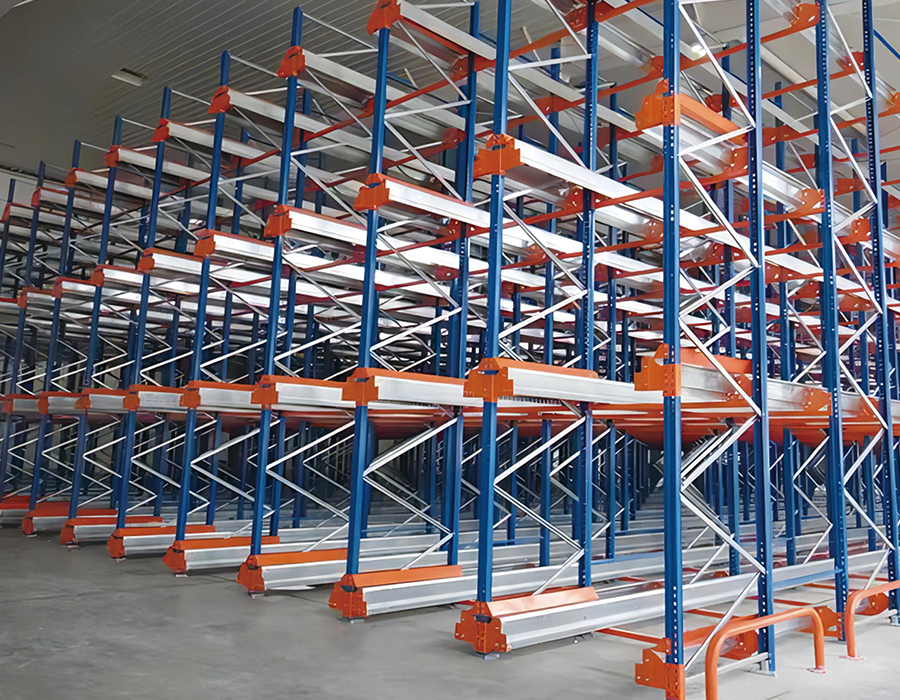

10미터가 넘는 고천장 대형 팔레트 랙킹 시스템에서는 직립체의 세장비(높이를 최소 회전 반경으로 나눈 값)가 축 하중 단독이 아닌 지배적인 설계 매개변수가 됩니다. 더 깊은 프레임은 본질적으로 기둥 중심선에서 더 긴 수평 거리에서 직립을 지지하므로 프레임 조립의 유효 회전 반경이 증가하고 중요한 좌굴 하중이 증가합니다. 이것이 1,000mm 또는 1,200mm 프레임의 추가 재료 비용이 일반적으로 더 넓은 대각선 버팀 부재의 추가 비용을 부분적으로 상쇄하는 필요한 직립 단면 중량의 감소로 정당화되는 이유입니다.

앵커 볼트 사양: 인발 강도가 전단 강도보다 더 중요한 이유

대부분의 창고 직원과 심지어 많은 조달 팀도 랙 앵커 볼트가 주로 수평 전단력(지게차 충격이나 지진 활동으로 인한 측면 밀림)에 저항한다고 가정합니다. 실제로 대부분의 중부하 팔레트 랙 구성에서 랙 베이스 앵커의 지배적인 하중 사례는 수평 전단이 아닌 수직 풀아웃 장력입니다. 이를 이해하면 앵커를 지정하고 검사하는 방법의 논리가 반전됩니다.

메커니즘은 간단합니다. 편심 팔레트 하중, 높이에 대한 지게차 충격 또는 지진 측면 가속 등으로 인해 랙 프레임이 뒤집히는 순간을 겪을 때 프레임의 장력 측면에 있는 베이스플레이트가 미끄러지는 대신 들어 올려집니다. 그 쪽의 앵커 볼트는 인장 시 전체 상승력을 견뎌야 합니다. 5개 레벨에 걸쳐 레벨당 4,000kg의 하중을 가하는 10m 높이의 중부하 작업 랙의 경우 설계 충격 시 인장 앵커에서 계산된 상승력은 15-20kN을 초과할 수 있습니다. 표준 콘크리트의 표준 M12 확장 앵커는 매립 깊이와 콘크리트 등급에 따라 요구 사항보다 훨씬 낮은 8~12kN의 인발 용량을 달성합니다.

올바른 사양 접근 방식에는 세 가지 검증된 매개변수가 포함됩니다. 즉, 설치 위치의 콘크리트 압축 강도(대부분의 고강도 응용 분야의 경우 최소 C25), 앵커 매립 깊이(볼트 길이뿐만 아니라 베이스플레이트 두께 및 레벨링 그라우트를 허용한 후의 효과적인 매립), 가장 가까운 콘크리트 조인트 또는 가장자리로부터의 가장자리 거리입니다. 현장에 설치된 테스트 앵커의 풀아웃 테스트 결과는 가장 신뢰할 수 있는 검증 방법이며 계산된 들어올림 수요가 앵커 카탈로그 풀아웃 용량의 60% 이상에 접근하는 모든 프로젝트에 필요합니다.

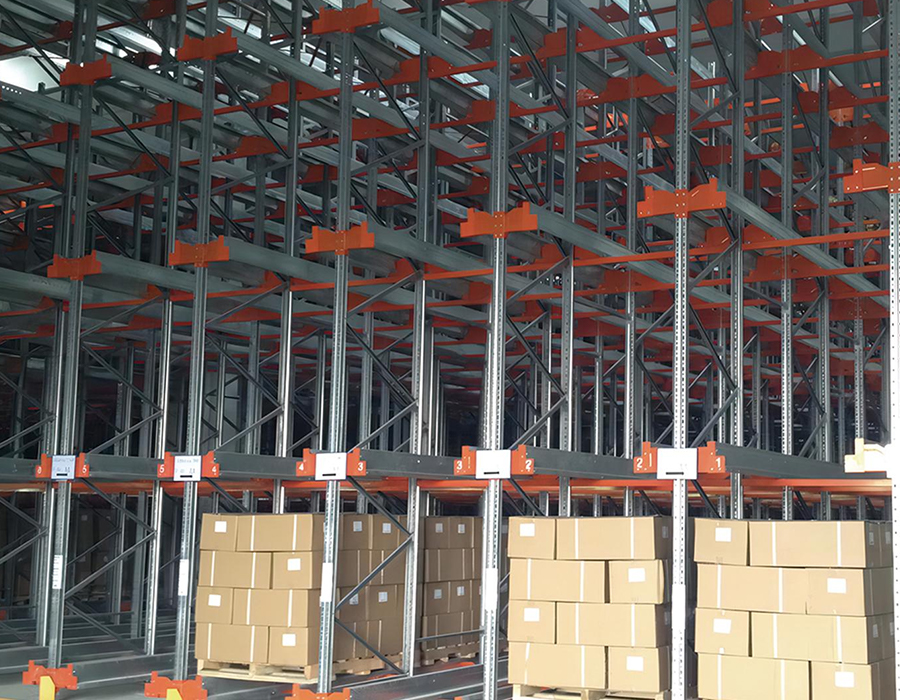

통로 폭 사양이 랙 안정성 및 지게차 선택과 상호 작용하는 방식

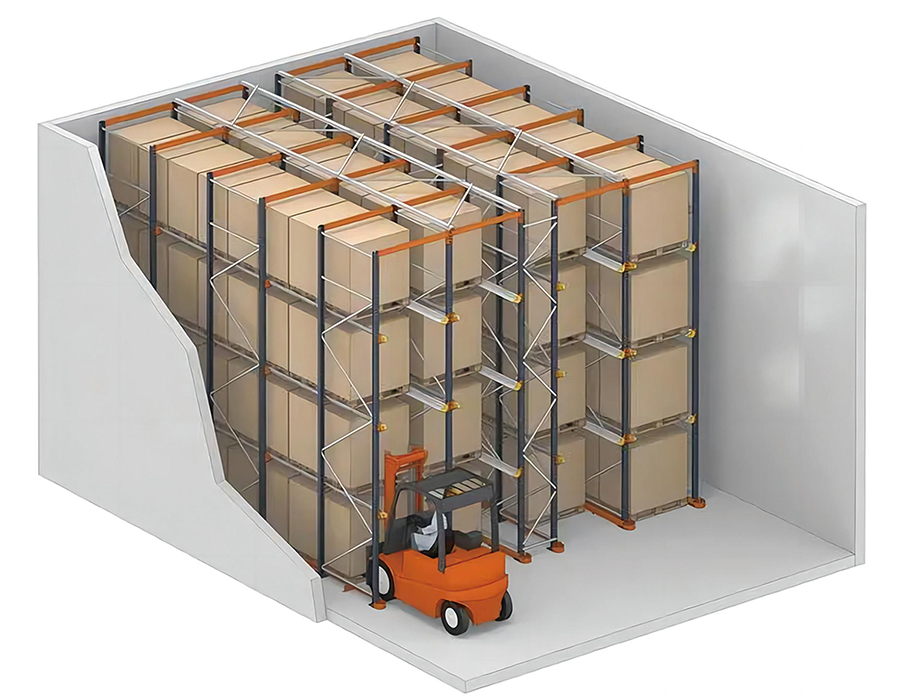

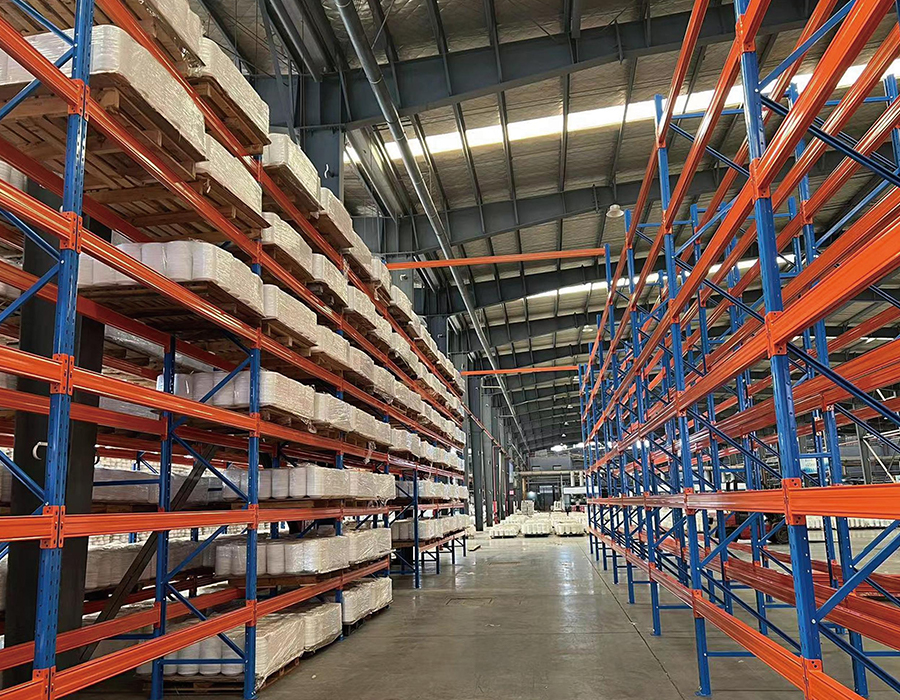

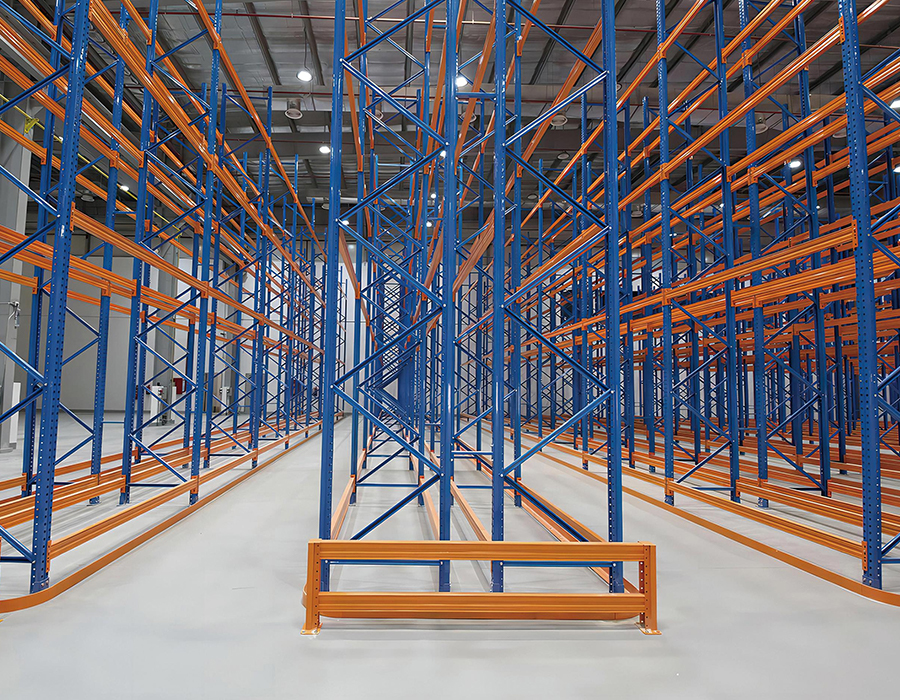

통로 폭 중장비 산업용 팔레트 건 드리는 레이아웃은 단순한 교통 관리 결정이 아닙니다. 이는 지게차 유형, 최대 랙 높이, 처리 속도 및 총 저장 밀도를 동시에 결정하는 시스템 엔지니어링 제약 조건입니다. 이러한 변수는 밀접하게 결합되어 있으며 다른 변수를 모델링하지 않고 하나를 최적화하면 설치 후 수정하는 데 비용이 많이 드는 차선책 결과가 생성됩니다.

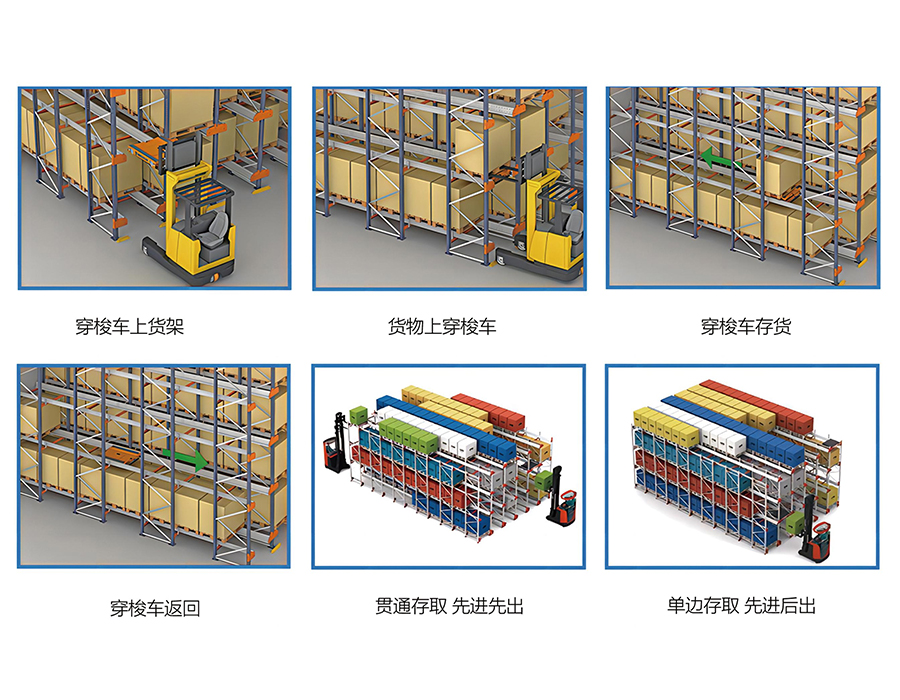

세 가지 주요 통로 카테고리는 각각 별개의 계단식 제약 조건 세트를 생성합니다.

• 넓은 통로(3,500mm ): 표준 회전 반경을 갖춘 카운터밸런스 지게차를 수용합니다. 최대 실제 랙 높이는 지게차 마스트 높이와 고도 시 가시성에 따라 약 7~8m로 제한됩니다. 저장 밀도는 세 가지 구성 중 가장 낮지만 처리량 유연성은 가장 높습니다. 즉, 차량의 모든 지게차는 모든 통로에서 작동할 수 있으며 전문 교육이나 차량이 필요하지 않습니다.

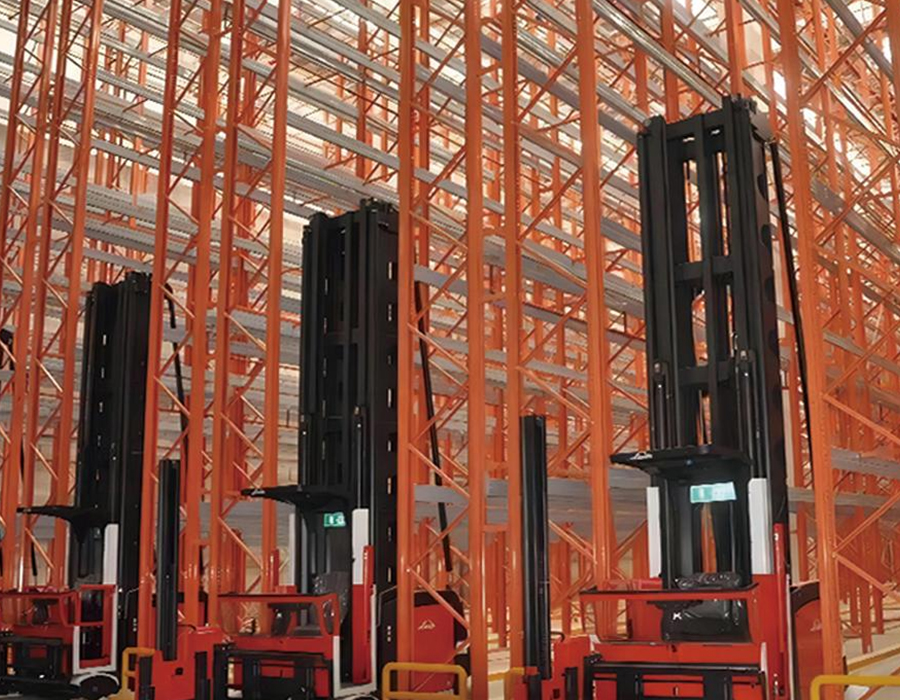

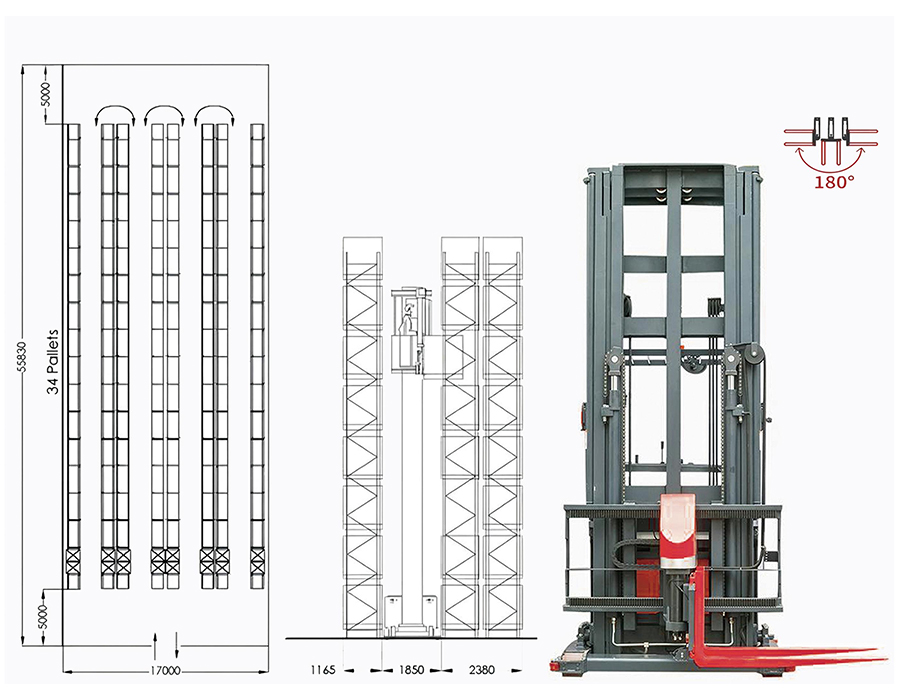

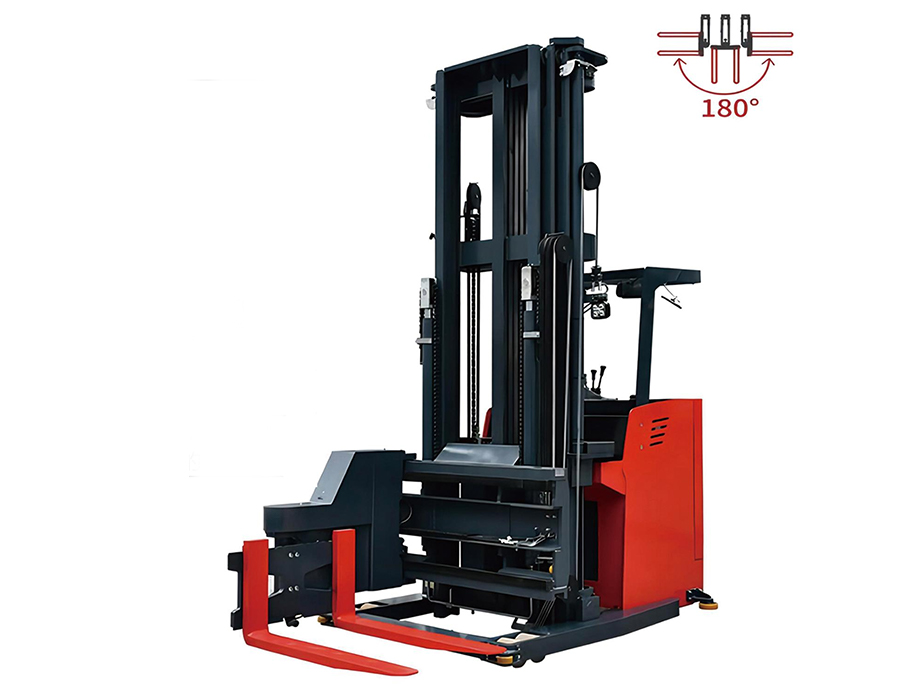

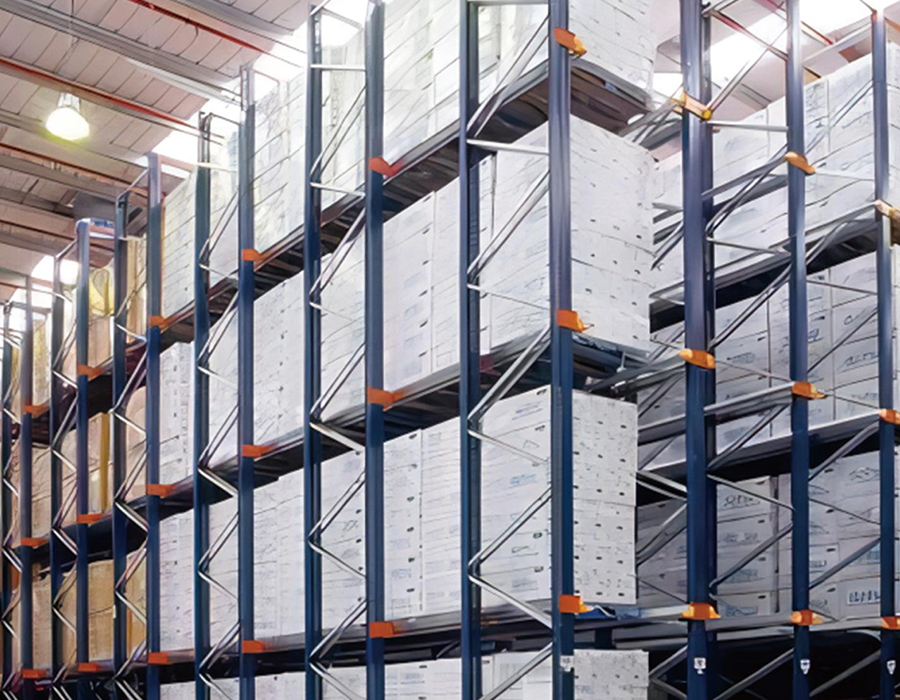

• 좁은 통로(1,800~2,200mm): 운전자가 화물 옆으로 올라간 상태로 작동하는 와이어 유도식 또는 레일 유도식 VNA(초협소 통로) 트럭이 필요합니다. 이 트럭은 높이가 14m에 달할 수 있으며 넓은 통로 레이아웃보다 40~50% 더 높은 보관 밀도를 달성할 수 있습니다. 그러나 VNA 트럭은 단일 목적입니다. 랙 통로 외부에서 작업을 받거나 발송하는 데 사용할 수 없으므로 준비 구역을 위한 별도의 카운터밸런스 또는 리치 트럭이 필요합니다.
• 트럭 통로 도달 거리(2,700~3,200mm): 밀도와 유연성의 균형을 유지하는 최신 헤비듀티 팔레트 랙킹 시스템의 가장 일반적인 구성입니다. 리치 트럭은 차체를 움직이지 않고 포크를 확장하므로 카운터밸런스 장비보다 좁은 통로에서 작동하면서 10~11m 높이에 도달할 수 있습니다. 중요한 제약 조건은 90도 팔레트 배치를 위한 최소 통로 폭입니다. 이는 각 트럭 모델 및 팔레트 방향에 따라 다르며 일반 테이블이 아닌 정확한 트럭 사양에 대해 확인해야 합니다.

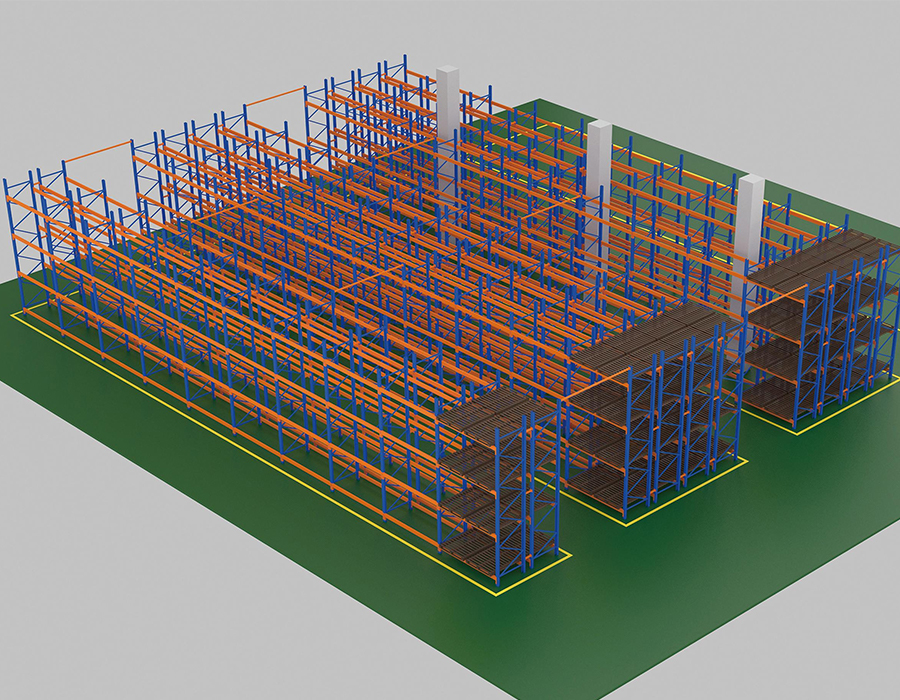

Huijian에서는 레이아웃 엔지니어링 프로세스가 지게차 사양으로 끝나는 것이 아니라 지게차 사양으로 시작됩니다. 랙 시스템을 먼저 설계한 다음 적합한 지게차를 선택하는 것은 통로 폭과 랙 높이를 절충하여 창고의 전반적인 효율성을 저하시키는 일반적인 순서 오류입니다.

고강도 환경의 표면 코팅 품질: 미크론 수를 뛰어넘습니다.

분말 코팅 두께는 중장비 산업용 팔레트 랙 공급업체 간의 표면 마감 품질을 비교할 때 가장 일반적으로 인용되는 사양입니다. 60-80 미크론 건조 필름 두께의 표준 사양이 널리 참조되며 대부분의 유명 제조업체가 이 기준을 충족합니다. 그러나 코팅 두께만으로는 실제 산업 환경에서 내식성과 코팅 접착 수명을 불완전하게 예측할 수 있습니다. 분말 도포 전 전처리 공정이 더 중요한 변수입니다.

산업용 랙형 강철의 표준 전처리 순서에는 탈지, 표면 산세척 또는 쇼트 블라스팅을 통해 흑피와 녹을 제거하고, 강철 표면에 화학적으로 결합하는 변환 코팅을 생성하기 위한 인산염 처리, 분말 도포 전 최종 부동태화 린스 등이 포함됩니다. 인산염 층은 접착 기초입니다. 인산염 층이 없으면 코팅 두께에 관계없이 습하거나 화학적으로 활성인 환경에서 12~24개월 내에 순수 또는 부적절하게 준비된 강철 위에 도포된 분말 코팅이 절단 가장자리와 충격 영역에서 박리됩니다. ISO 9227에 따라 최소 500시간의 염수 분무 테스트는 의미 있는 품질 벤치마크입니다. 공급업체는 사양만이 아닌 테스트 인증서를 제공할 수 있어야 합니다.

랙킹이 -20°C 미만의 온도에서 작동하는 냉장 보관 응용 분야의 경우 표준 폴리에스테르 분말 코팅은 부서지기 쉽고 충격 저항성을 잃습니다. 에폭시-폴리에스테르 하이브리드 코팅 또는 용융 아연도금은 이러한 환경에 적합한 사양입니다. 둘 중 하나를 선택하려면 비용과 접근성을 절충해야 합니다. 용융 아연도금은 우수한 장기 내식성을 제공하고 박리 없이 기계적 손상을 견딜 수 있지만 손상된 아연 도금 부분은 페인트로 현장 수리할 수 없는 반면 하이브리드 코팅 구성 요소는 손질할 수 있습니다. 58,000제곱미터 규모의 시설에서 6개의 생산 라인과 자체 코팅 공정을 통해 당사는 모든 단계에서 전처리 품질을 직접적으로 관리합니다. 이는 외부 코팅 공정에서는 안정적으로 보장할 수 없습니다.

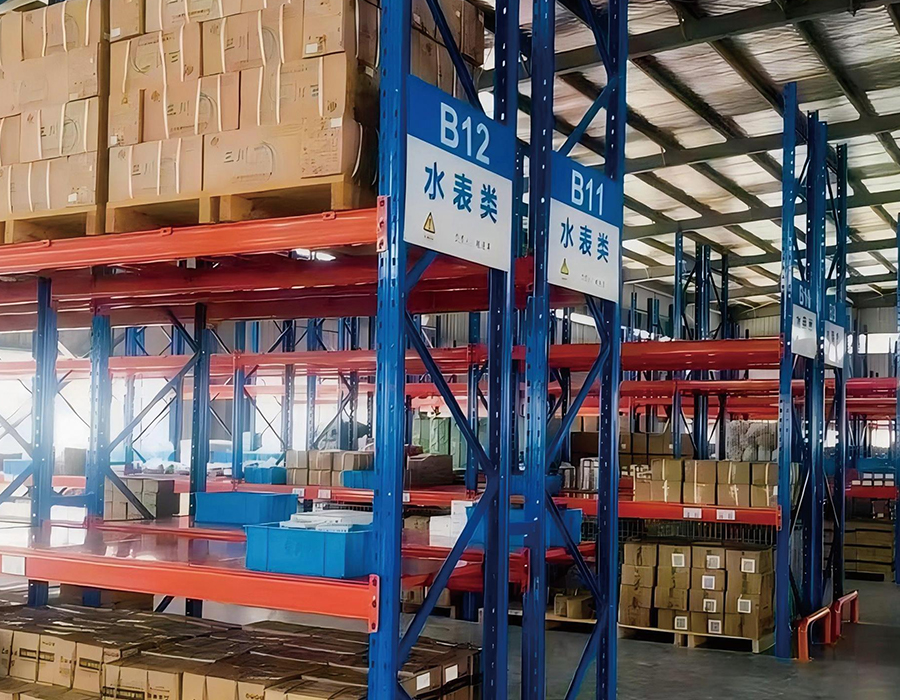

게시판 로드: 법적 요구 사항인가, 아니면 실용적인 안전 도구인가?

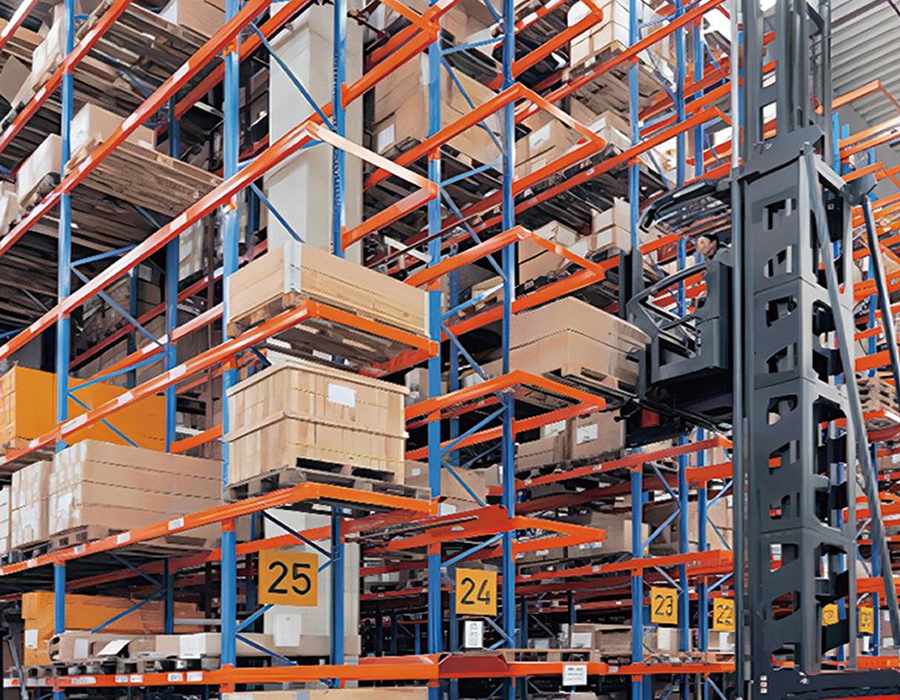

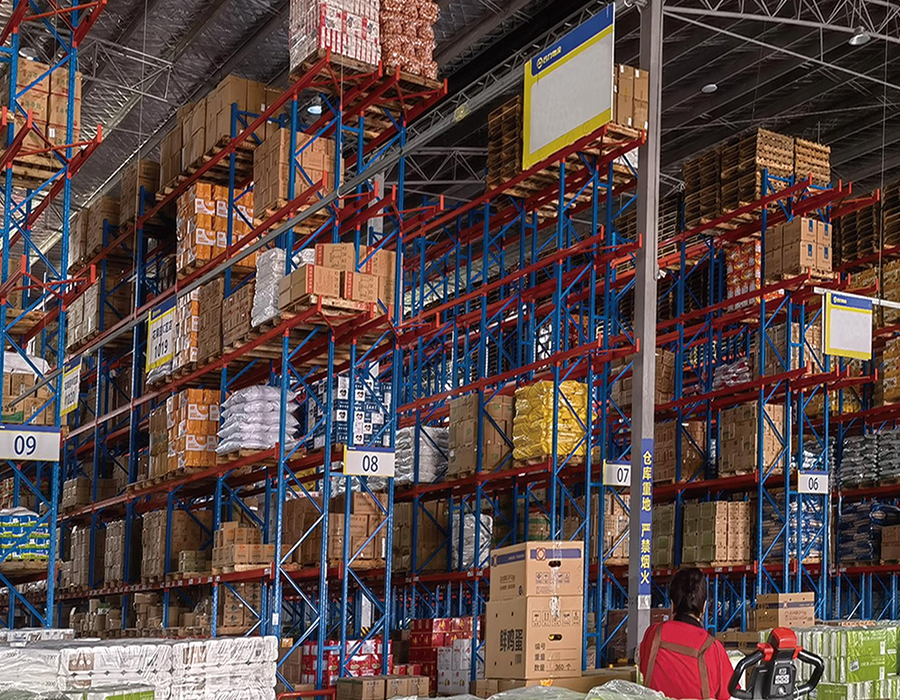

하중 알림판(베이당, 빔 레벨당, 직립 프레임당 최대 허용 하중을 표시하는 랙에 장착된 명판)은 중국의 GB/T 25820 및 유럽 EN 15635를 포함한 대부분의 국가 산업 랙 표준에 따라 요구됩니다. 실제로 운영 도구가 아닌 규정 준수 형식으로 취급되는 경우가 많아 안전 가치가 크게 감소합니다.

대형 팔레트 랙킹 시스템에 대해 적절하게 지정된 로드 통지는 단일 총 베이 용량 수 이상을 전달해야 합니다. 운영상 유용한 로드 알림에는 다음 정보가 포함됩니다.

• 배치 결정을 내리는 운영자는 베이별로가 아닌 레벨별로 작업하므로 빔 레벨(베이당뿐만 아니라)당 최대 부하입니다.
• 최대 단위 하중 치수 - 특히 팔레트 오버행 제한 및 용량이 빔 레벨당 두 개의 팔레트를 가정하는지 또는 하나의 대형 팔레트를 가정하는지 여부.
• 운영 관리자가 시간 경과에 따른 바닥 상태 변화를 상호 참조할 수 있도록 해당 지역의 최소 바닥 하중 용량입니다.
• 랙 시스템 제조업체, 설치 날짜 및 시스템이 설계된 엔지니어링 표준은 설치 후 몇 년 동안 손상 수리 또는 확장을 평가할 때 중요한 정보입니다.

보다 실용적인 문제는 로드 알림을 읽는 직원이 실제 재고의 맥락에서 숫자가 의미하는 바를 이해할 때만 로드 알림이 효과적이라는 것입니다. 빔 레벨당 2,000kg의 용량은 특정 팔레트 수 및 제품 유형 참조로 변환되지 않는 한 지게차 운전자에게 추상적인 숫자입니다. 제품별 참조 카드로 표준 적재 공지를 보완하는 시설(예: "제품 A의 최대 2개 팔레트 또는 레벨당 제품 B의 팔레트 1개")은 엔지니어링 표준 공지만 게시하는 시설보다 운영자가 로드 제한을 더 잘 준수한다고 보고합니다.
